Paso 4: SMD Breakout Junta
Como algunas de las piezas son SMD, es difícil de utilizar con breadboards. No tengo tableros comercial "breakout", por lo que utiliza la técnica de la aguafuerte del agua salada de este instructable combinado con laser-toner-transferencia usando un compartimiento brillante.

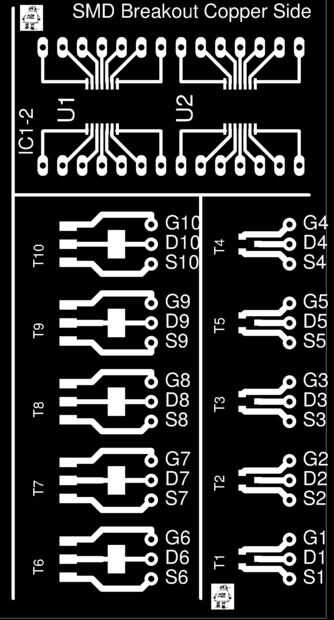

En formato EagleCAD, diseñé una breakout junta 2 x 14 pin SMD ICs y 5 x 5 x SOT-223 FETs, sacó a 0,1" pastillas que pueden tomar los pernos o alambres además de SOT-23. Luego exporta la imagen del lado del cobre y usando GIMP, inundación llena las áreas no-track, espejada e imprimí. Inundación, relleno de las zonas de pista no reduce la cantidad de cobre a ser grabadas.

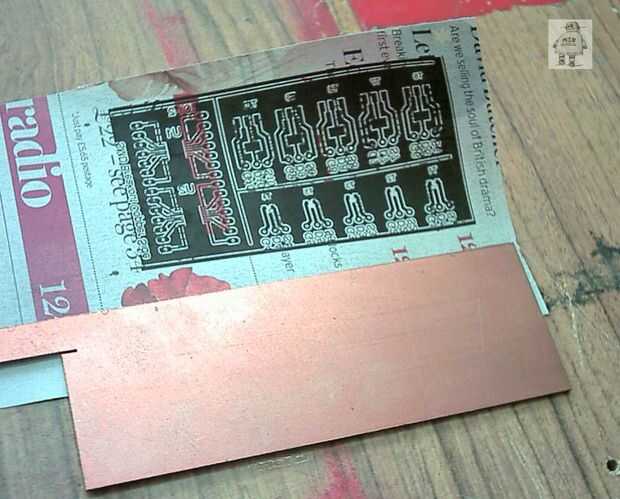

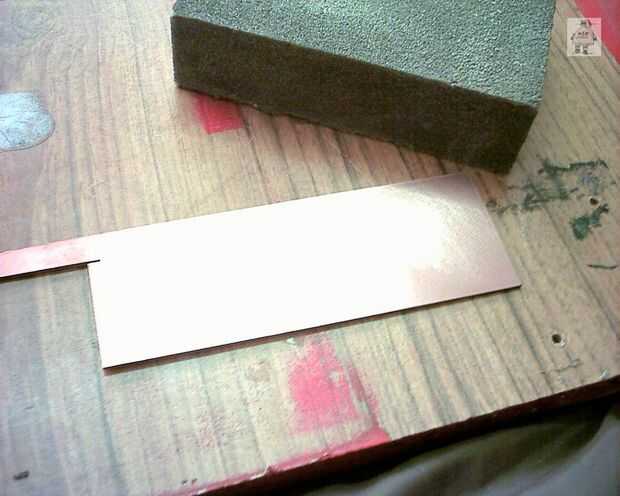

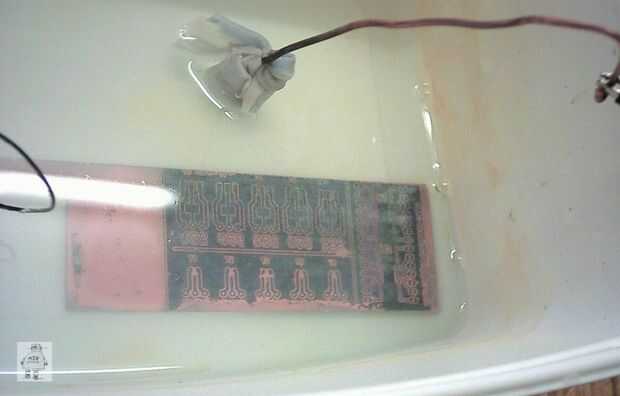

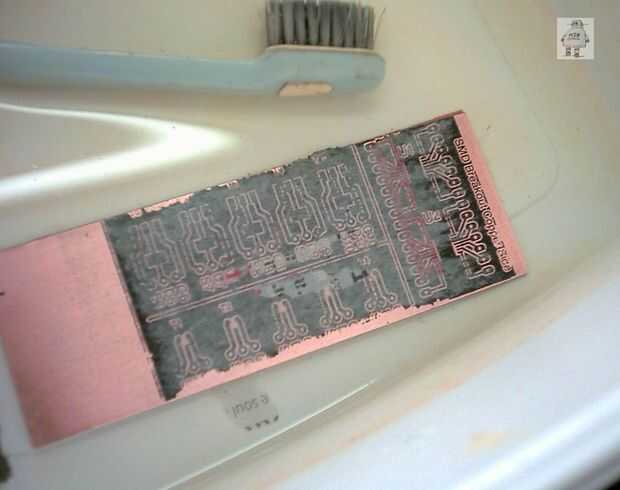

Después de haber fregado abajo algunos PCB de cobre del desecho con abrasivos para llegar limpio, luego limpiar encima con isopropanol (IPA), el papel de transferencia fue planchado, empapado en agua y suavemente cepillado para quitar el papel y luego grabado electrolítico en agua salada, usando una fuente actual de banco limitado.

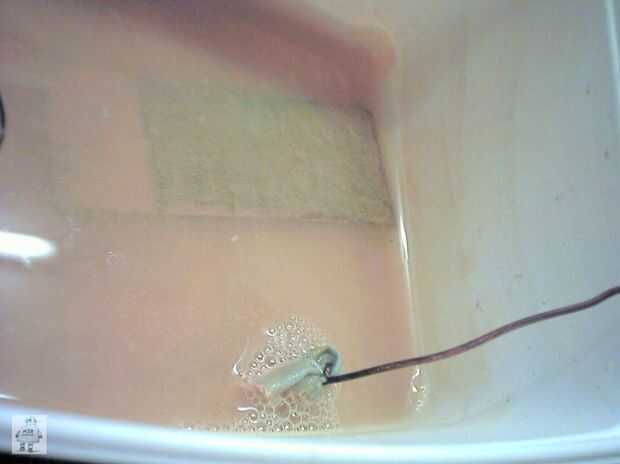

Un electrodo se suelda a la placa, el otro es un gran hilo de cobre envuelto en paño para evitar que se ponga en cortocircuito a la Junta, y se utiliza como un pincel sobre la placa.

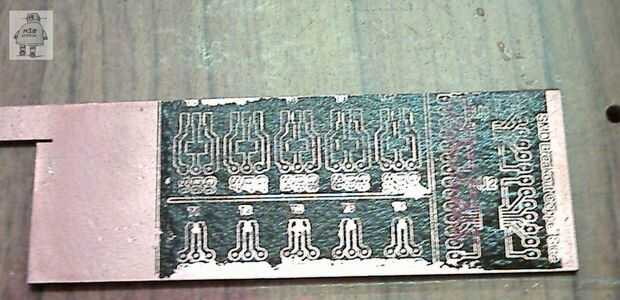

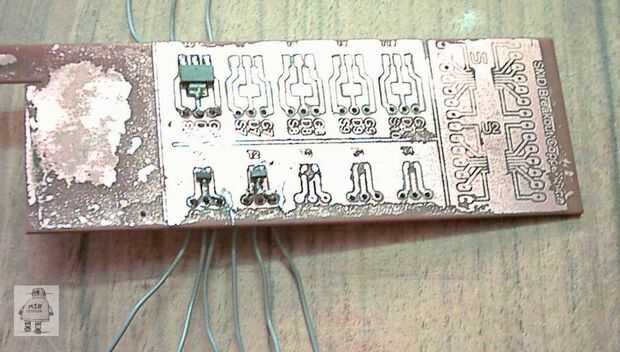

Después del grabado, una vez que el toner es limpiar y cualquiera cortocircuitos comprobado/despejado, los agujeros se pueden perforar (dremel de mano, broca fina).

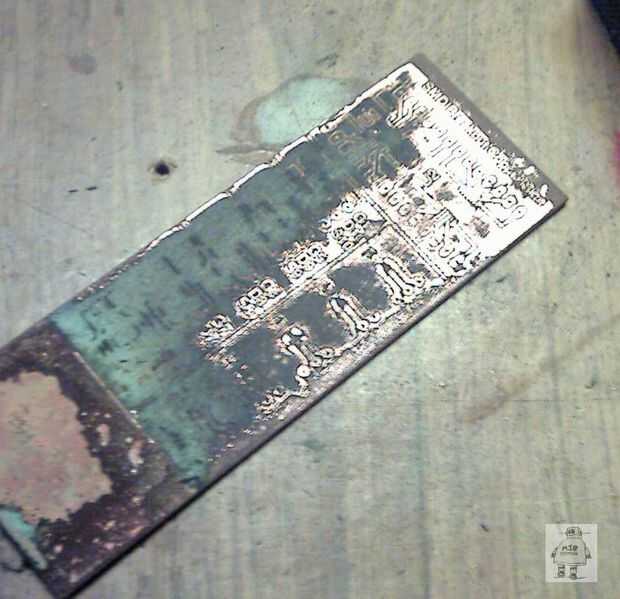

Es un poco áspero. OK es muy áspero. Pero funciona. Ahora puedo ajustar SMD FETs en un protoboard!
