Paso 5: Alimentación externa
Esta entrada universal AC/DC carga la batería interna cuando hay energía externa y también alimenta la computadora principal lugar de las baterías.

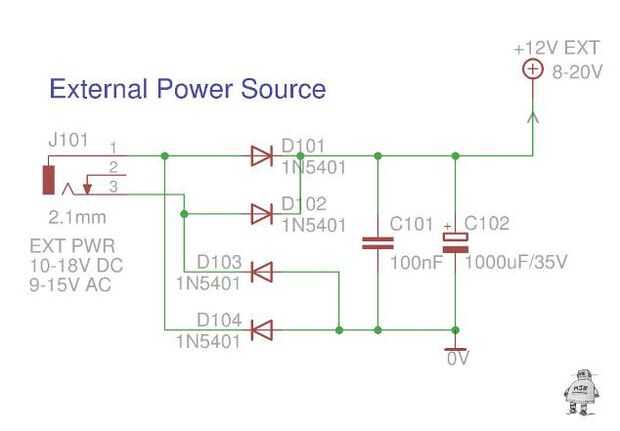

Por el puente rectificador a la entrada, J201, 2,1 mm DC Jack, toma 10-18v DC (ninguna polaridad) o fuentes 9-15V AC para permitir flexibilidad en el uso de energía externa. No quería estar atado a una fuente de alimentación especial.
Típico actual requiere aquí (a 12V) en una prueba rápida de prototipos, dibuja 400mA para Raspberry PI, cámara y pantalla juntos. 270mA eso es solo la pantalla HDMI PI!
El cargador de baterías dibuja una corriente adicional de 240-840mA (en 12v) cuando operan.
