Paso 6: Energía de la batería

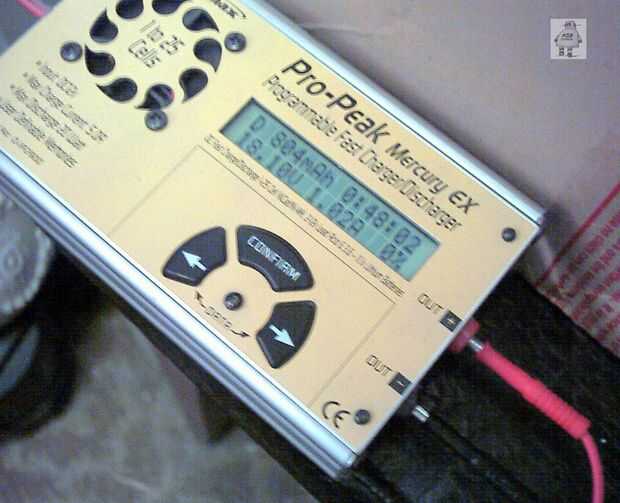

Esto va en el ordenador cuando se utiliza como un dispositivo portátil. La batería fue acusada primero y condicionada a un cargador de NiMH pico Pro durante la prueba y sale sobre 2700mAh ciclo de capacidad, que debe aumentar con algunos ciclos más. Este cargador también fue utilizado como carga 500mA para simular una carga de la batería en las pruebas.
Usando este paquete de voltaje más alto, y convertir a 5.0V, significa que el 5.0V carril puede mantenerse sobre la capacidad de todo útil de la batería. También, cada celda adicional agrega a la capacidad de la manada: un voltaje más alto significa más baja corriente consumida por el convertidor DC-DC para conseguir 5V

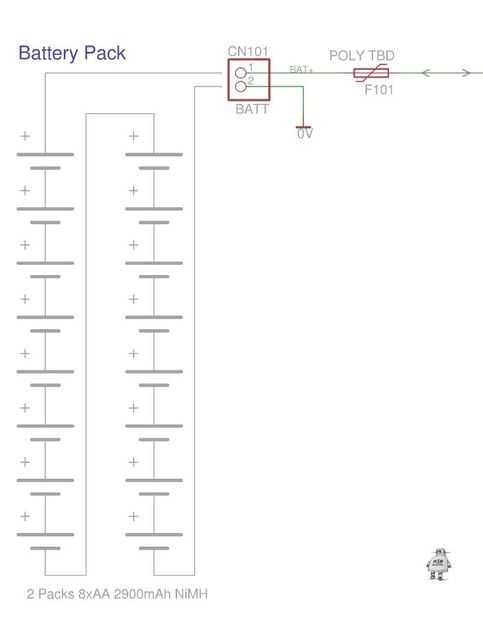

Usando 16 pilas AA 2900mAh NiMH ofrece un rango de voltaje operativo de 16.0-23.0v, que es sólo dentro de la gama de entrada del convertidor buck (max 23-24V).
2900mAh en 19V aprox = 55WH (vatios-hora) de capacidad, que podría proporcionar 5V a 1A para cerca de 10 horas.
Para proteger esta batería, de 1.0V / celular (16.0V) un circuito de "batería baja" se soltar cargas innecesarias para preservar la vida de la batería e iniciar un cierre "inminente".
A 0.9V / celular (14.4V) un hardware con bloqueo de voltaje (UVLO) funcionará para detener el convertidor buck y cortar completamente la corriente. Más sobre esto más adelante.
Un polifusible (fusible de reposición automática) se coloca en línea con la batería para proporcionar protección contra cortocircuitos, valor 1.1A
