Paso 10: Bono: prototipo Board

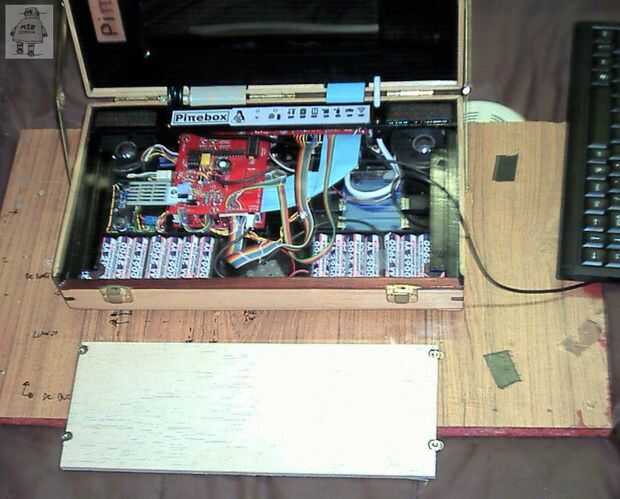

La razón para hacer el teclado fácilmente desmontable (celebrado en imanes) y tener un conector GPIO muy visible con su poder es por lo que proyectos de hardware pueden ser conectados y probados. Para hacer sea más fácil, esta es una versión más de la Junta de prototipos que utiliza diseño PInebox (paso 29).

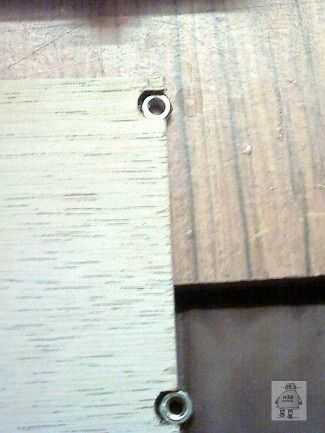

Una hoja de madera contrachapada, corte a la misma anchura que el teclado tiene ranuras de corte en ella para conservar cuatro tuercas de acero. Estos se alinean con los imanes y mantener en su lugar. Cuando, esto cubre la mayor parte de las juntas inferiores, pero deja visible la cabecera GPIO. Las tuercas son pegadas en y con algunos trozos de chapa de madera para mantenerlos en su lugar.

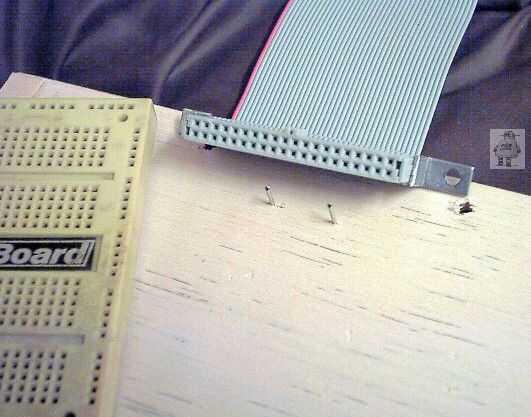

Sobre este tablero, pienso montar una toma IDC de 40 vías (esto es una ventaja muy corta de IDE) con dos pequeñas escuadras metálicas.

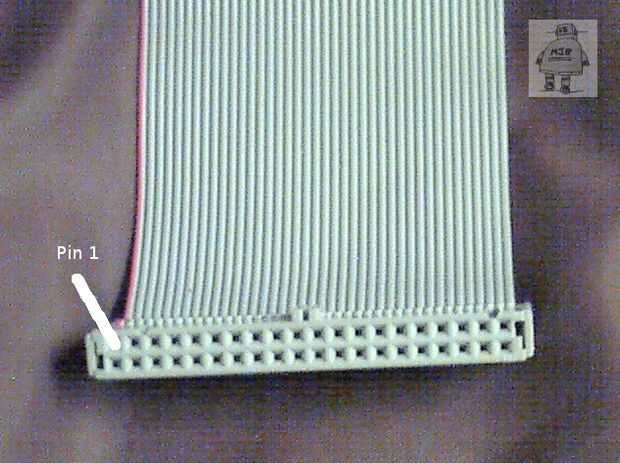

Tenga en cuenta que los lados del conector del swap sobre cuando mira hacia abajo en el zócalo. Así que el pin 1 es en el lado opuesto (de arriba a abajo) el conector de frambuesa PI (y mi copia de ese conector en la placa superior)!

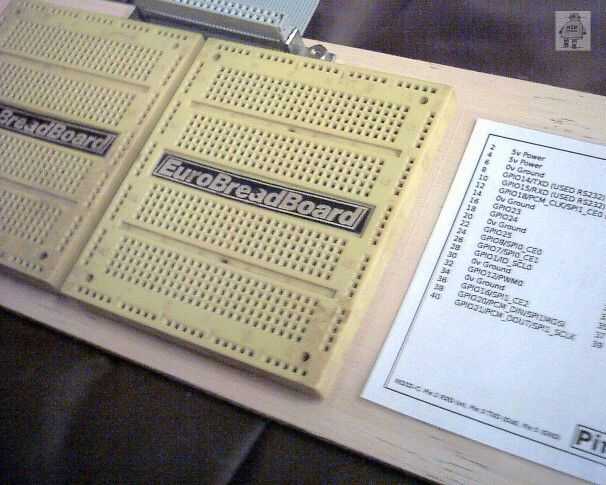

I incluye también una ayuda de memoria impresa del Pinout de la PI en el tablero, laminado y pegado abajo. (Que se adjunta. PNG en un. CIERRE RELÁMPAGO)

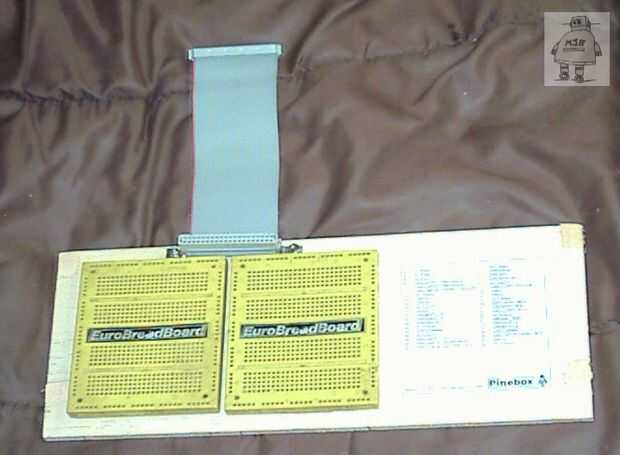

Montado el dos EuroBreadboards (breadboards solderless) con pequeño panel pernos, martillados de la espalda y los puntos agudos sacados.

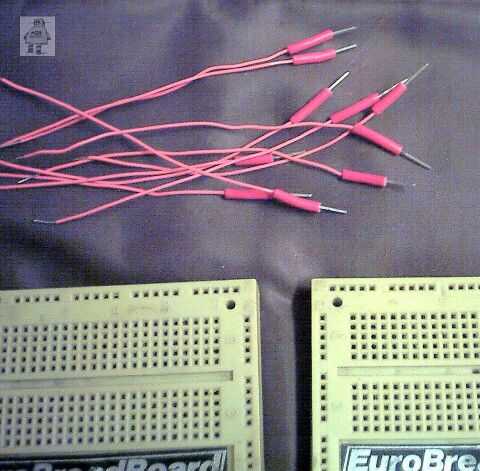

Los puentes de alambre que se muestra son 0,1" Brea molex patillas, ampliados con los alambres. Estos empujar firmemente en la toma IDC para llevar señales y energía a las breadboards.
