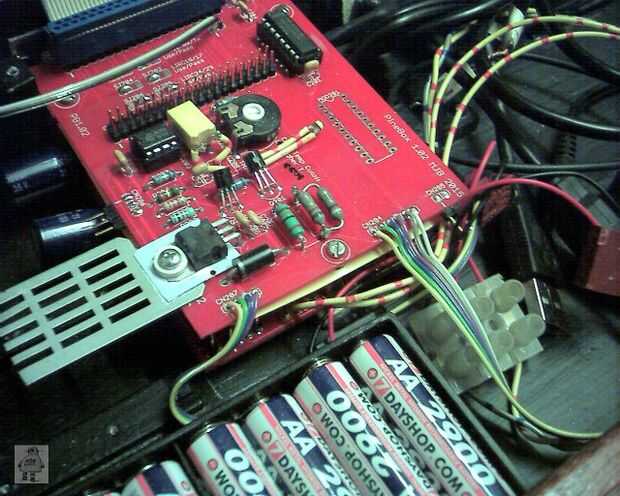

Paso 4: Colocar la segunda placa inferior
El espacio es apretado. Realmente apretado. Incluso dada la medición cuidadosa y modelado, tuve que hacer un par de mods mecánicas aquí (establecen dos transistores, cambiar el disipador de calor profundo por uno más plano y establecen el condensador amarillo en medio de la Junta. De lo contrario estos artículos tocan la parte posterior del teclado!)
También I aislamiento en la parte posterior del teclado alrededor del conector de 40 pines GPIO, para asegurarse de que no corta hacia fuera. Hay espacio, sino sólo asegurarse. También he añadido una almohadilla térmica en el LM317 que conecta (térmica) para el metal de la parte posterior del teclado.
Esta placa los pernos en la parte superior de los separadores hexagonales del tablero 1, con la interconexión de cables de conexión entre los dos.
