Paso 5: Teclado/LEDs

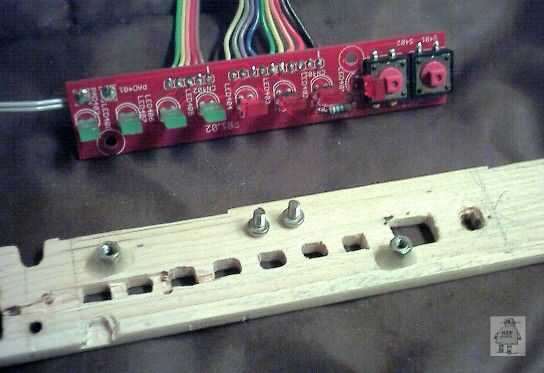

Algunos carpintería sin terminar desde el caso de hacer el proyecto aquí: ahora tengo el PCB de teclado montado que puedo usar como plantilla para marcar y cortar aberturas para los LEDS y switches. Otra vez esto se cubrirá, por lo que los agujeros pueden ser levemente de gran tamaño.

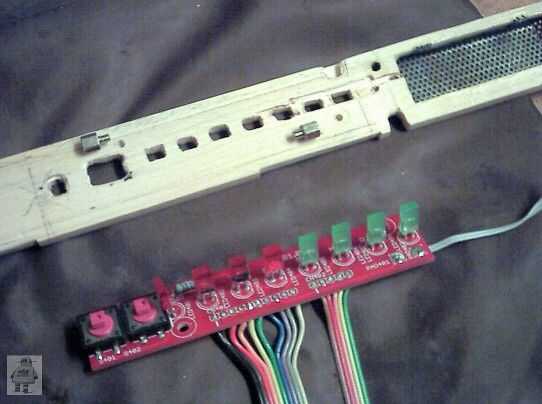

El teclado es espacio apagado en dos separadores hexagonales pequeñas, que son atornillados/araldited en la madera.

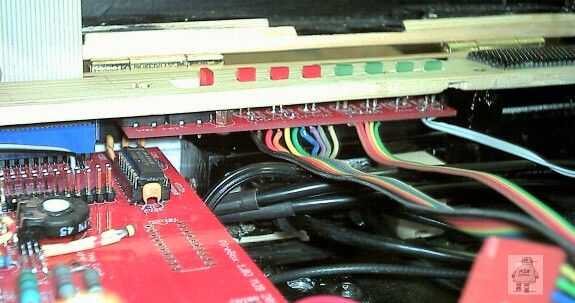

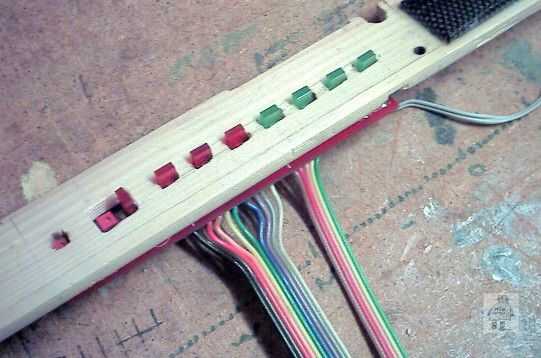

Una vez montado, la capa de teclado sólo echa de menos componentes a bordo 2.

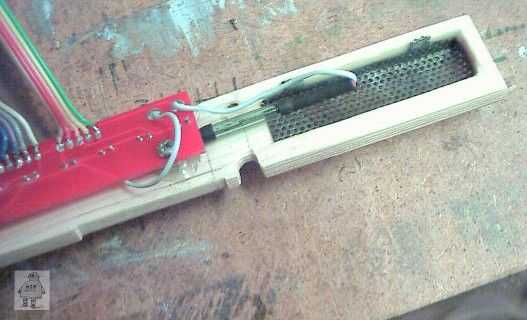

El caso cerrado detección reed-switch está montado justo al lado del final de este PCB.

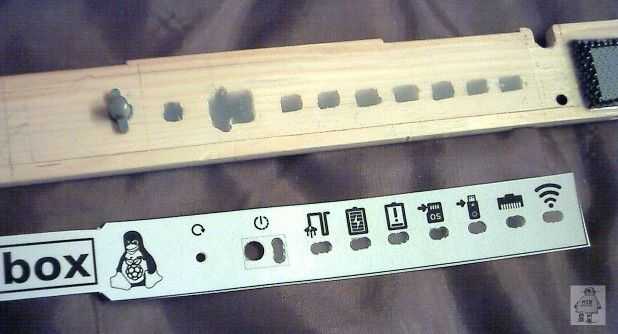

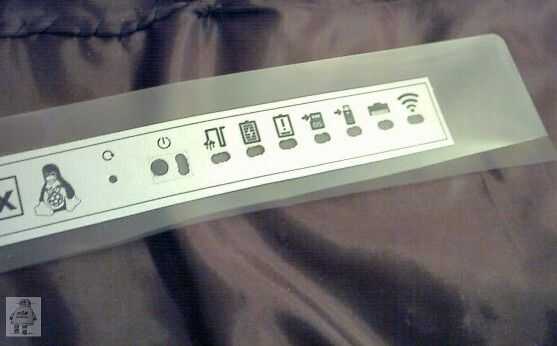

Una vez más, los gráficos de esta capa se produjeron en GIMP. Esta vez, los agujeros para los LEDs/interruptores fueron cortados antes de laminar. Esto deja un agujero con una capa protectora clara para el LED Brille a través. Fueron nuevamente perforados con un sacador de agujero para permitir el acceso a través de los interruptores.

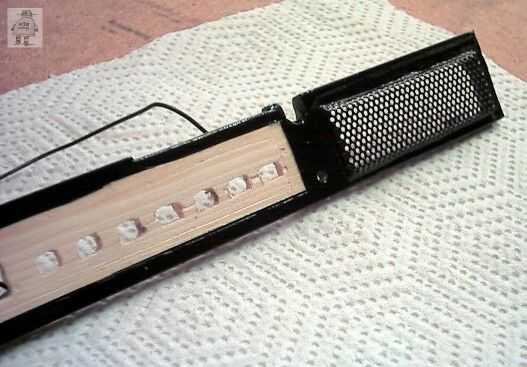

La carpintería fue enmascarado/cebada/pintado/lustre claro revestido para que coincida con el resto de la caja interna, y el gráfico laminado pegado en su lugar.
Nota: El interruptor de reinicio es empotrado detrás de un pequeño agujero, que requieren de un clip para presionar. El interruptor tiene un pequeño botón de plástico atrapado entre el interruptor (abajo) y los gráficos de superposición (arriba).
(Plantilla gráfica adjunta. PNG en un. CIERRE RELÁMPAGO)
