Paso 6: Interwiring
Montón de cable plegable y relleno aquí...

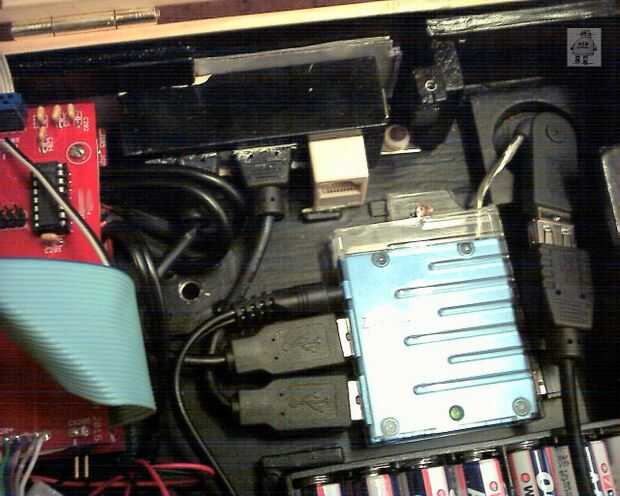

Ajuste el puerto de x USB 2/1 x cableado red pod puerto en su lugar e instalar el hub de 4 puertos USB, conecte los puertos traseros, la corriente continua por el eje e insertar el receptor de ratón también.

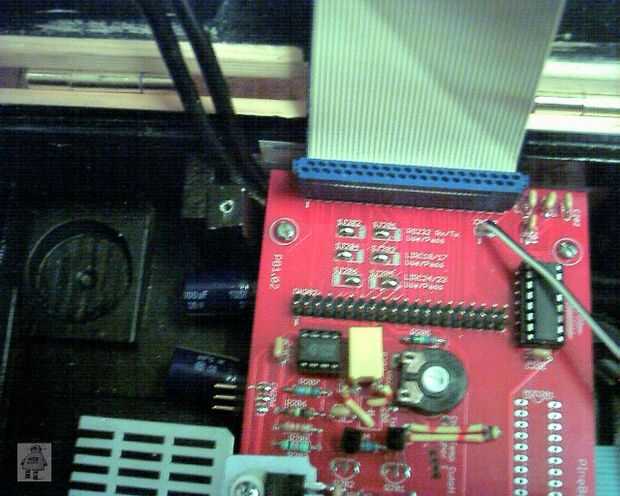

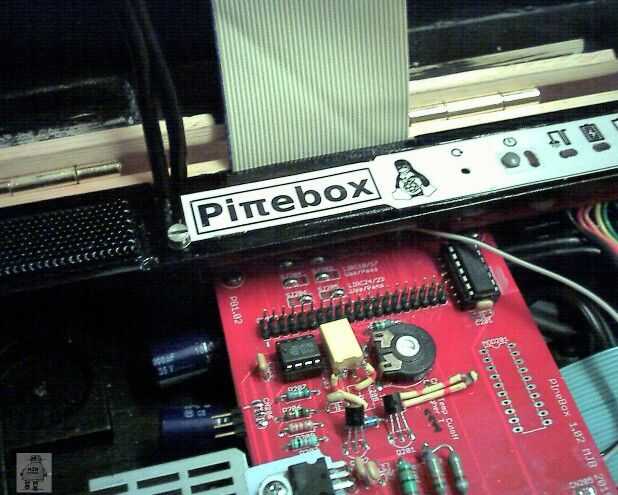

Montar un corto plomo IDC de 26 vías, doblado en ángulo recto como se muestra, para conectar las tablas inferiores a la Junta en la parte superior de la caja.

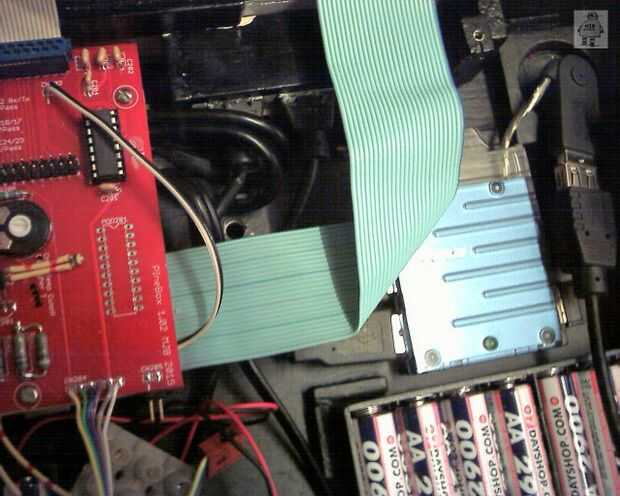

Colocar un corto plomo IDC de 40 vías, como, conectar el tablero inferior (GPIO) a la frambuesa PI.
Hacer un corto RJ45 enchufe-enchufe cableado recto parche plomo viene del Raspberry PI, en el acoplador RJ45 (puerto de red) y conecte en su lugar.

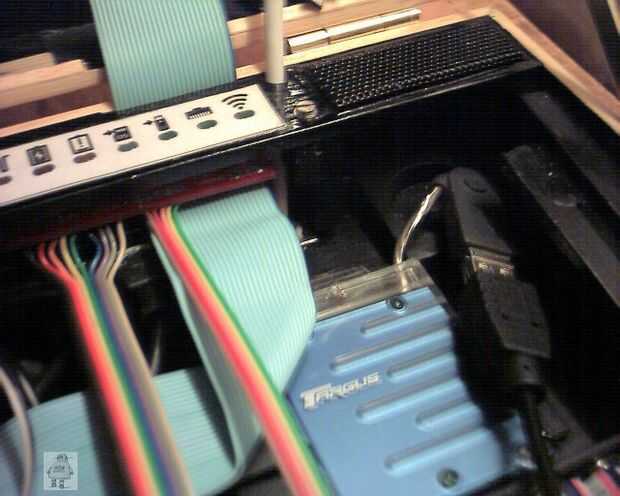

De izquierda a derecha, los dos USB sólo para poder alimenta el tablero inferior (Rasberry PI, HDMIPi pantalla), la forma 40 GPIO, 26 camino de interconexión y cable de red CAT-5 están todos atrapados en lugar por la capa de teclado. Un cable USB adicional (desde el hub de 4 puertos) se une a los de la izquierda.
