Paso 5: Plan del circuito
El siguiente paso es planificar el circuito Chibitronics. Si no está seguro de cómo la Chibitronics circuitos de trabajo, empezar por ver algunos de los videos en su página web.

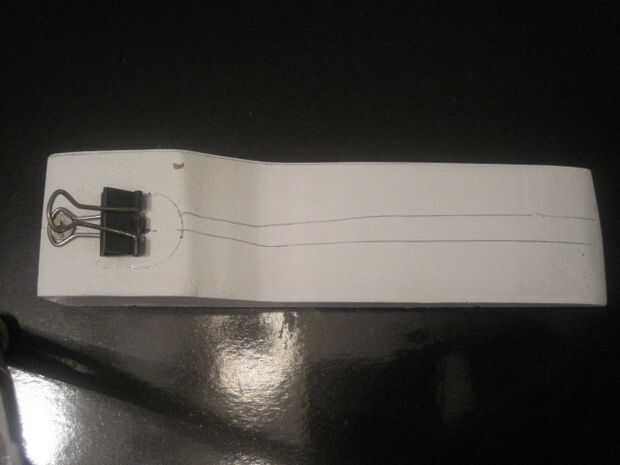

Comience marcando la posición de las luces (en nuestros coches los faros o raya raza) y la cinta de cobre. Utilizar una regla o escuadra para esbozar el cableado del circuito en el cuerpo del coche.
A continuación, determinar la colocación de la batería. Es mejor colocar la batería sobre una superficie plana para asegurar una buena conexión con la cinta de cobre. Una vez que tenga su colocación de la batería en la mente, trace una línea alrededor de la batería para que sepas dónde terminar el circuito. Asegúrese de marcar la polaridad de la batería.
Si utilizas una etiqueta de efectos, crear un lugar para si primera, como voluntad probable impacto cómo está diseñado el circuito. Se recomienda colocar la pegatina efecto cerca de la batería. Asegúrese de marcar cada esquina de la etiqueta de efectos correctamente como hace dibujando el circuito restante más desafiante.
Una vez que tengas la batería y LED (y etiqueta engomada de efectos si se aplica) colocaciones usted puede diseñar el resto de su circuito. Recuerde que la cinta conductora de Chibitronics es ⅛ de una pulgada (3mm) de espesor y que desea deje ⅛ pulgada (3mm) entre la parte positiva y negativa de su circuito. Comience con el lado del circuito que estará ubicado lo más cercano a la batería.
