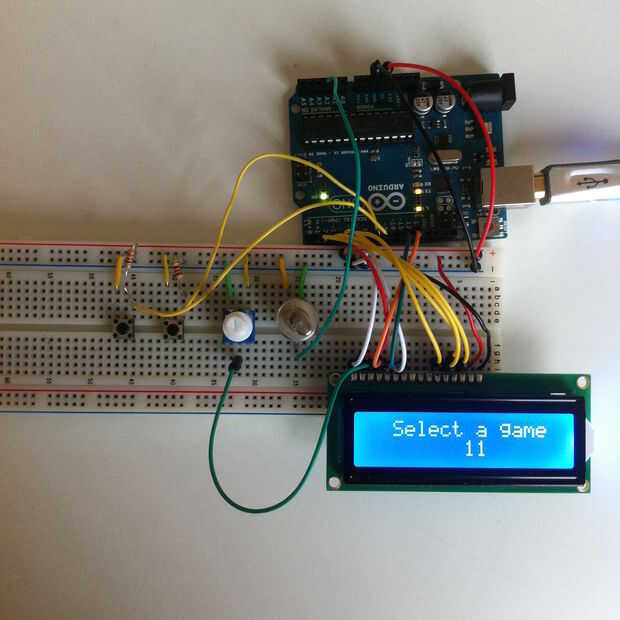

Paso 3: Conexión de los componentes juntos, por ahora...
Para empezar lo esencial:
1 conectar el bus de alimentación a la fuente de alimentación de 5V de Arduinos
2. Conecte los 2 botones a la corriente y luego a 220 Ohmios resistencia a tierra para prevenir cualquier falsa presiona ser leídos por las entradas digitales.
3. Conecte el potenciómetro de 1 a 5V y tierra y luego conectar el limpiador (el pin 3) a una entrada analógica.

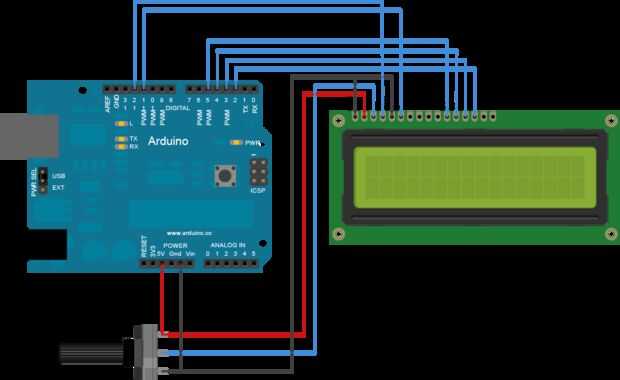

4. por último, para conectar el dislplay LCD: se desea utilizar el diagrama de fritzing arriba como referencia. Asegúrese de conectar el 2 º limpiaparabrisas potenciómetros con el conector de VO y el contraluz +-de alambre para el bus de energía como de otra manera usted se preguntará por qué naderías pasando!
5. hace una nota de que pines conectado a lo que (como "Potenciómetro para A2" o que pines digitales han conectado el LCD a), ya que esto hará más fácil para usted más tarde modificar el código en lugar de cablear todo!
6. Enchufe su arduino y abra su IDE...
