Paso 5: Configuración de los paneles de la matriz
Hay un gran tutorial que acompaña los paneles LED de Adafruit
-> https://learn.adafruit.com/16x24-led-matrix?view=a... <-

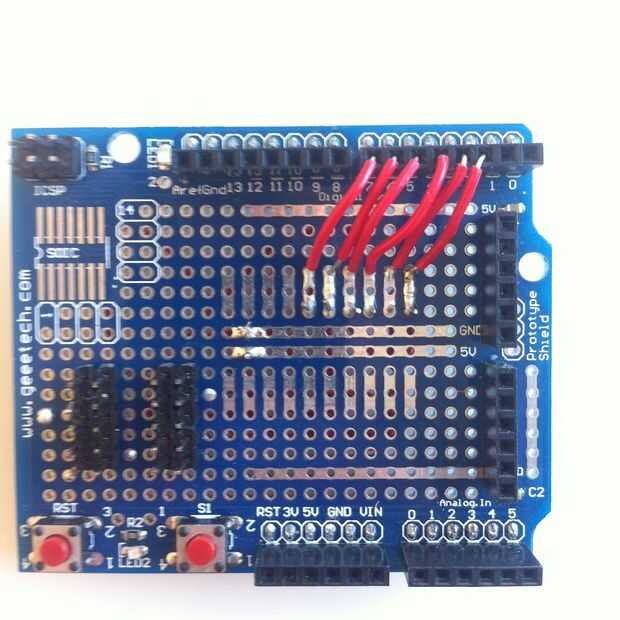

que le mostrará cómo cablear hasta el Arduino para la prueba, esto es sólo una opción temporal sin embargo como los cables fácilmente caerán si no se asegura correctamente, tendremos que traducir todos los cables desde la placa a un proto-board, preferentemente uno que se monta directamente en el Arduino, y GND y 5V carriles construidos en como esto le ahorrará algunos cables.
Asegúrese de que usted encuentre un lugar en el proto-board que permite los cables dos cinta para conectarse al mismo tiempo y juntas, como estos podrían ponerse en camino de los demás o interferir con otros componentes, es una buena idea para tratar de imaginar como lucirá el circuito final antes de comprometerse a soldar como esto no es fácilmente corregido.

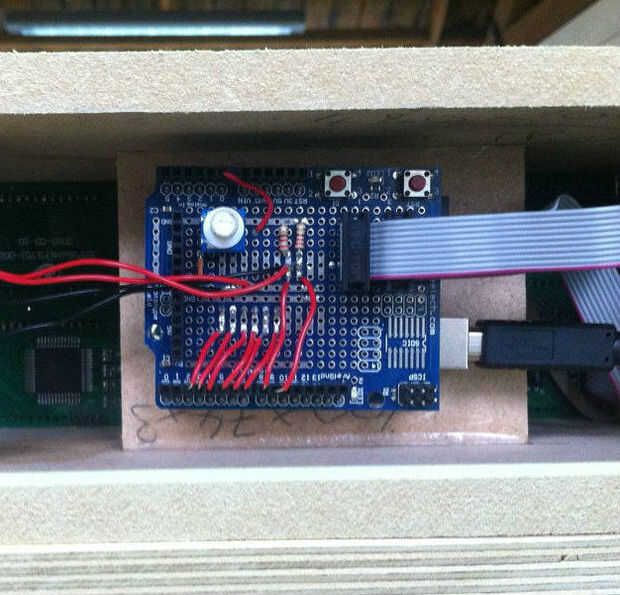

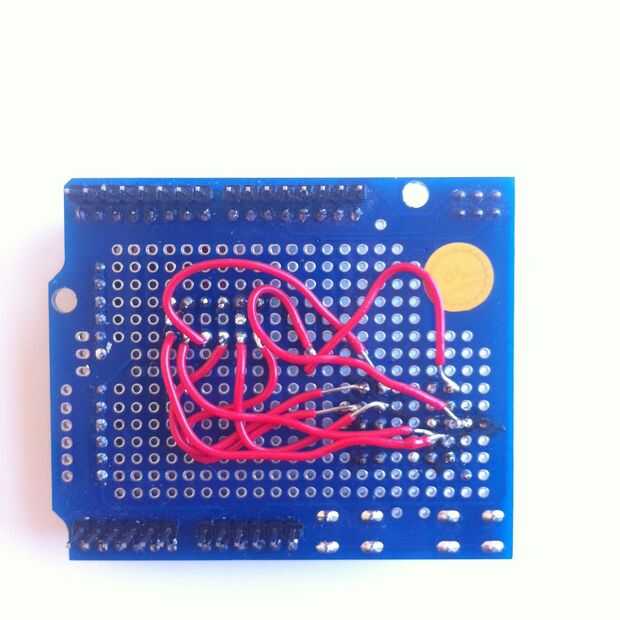

Los cables conectan en la parte inferior de la proto-board y se conectar por debajo y hacia atrás en el digital en pin. Si usted comete un error en este punto en el proceso aunque no temáis, siempre puede cambiar la clavija de numeración en el sketch de Arduino luego. Mi cableado es un poco desordenado, pero probar y hacerlo tan limpio como sea posible mientras el espacio entre el proto-board y el Arduino es extremadamente limitado!
Los botones son conectados a 5V en un lado y por el otro conectados a tierra y sus polos respectivos.
