Paso 6: Construir un cuadro de

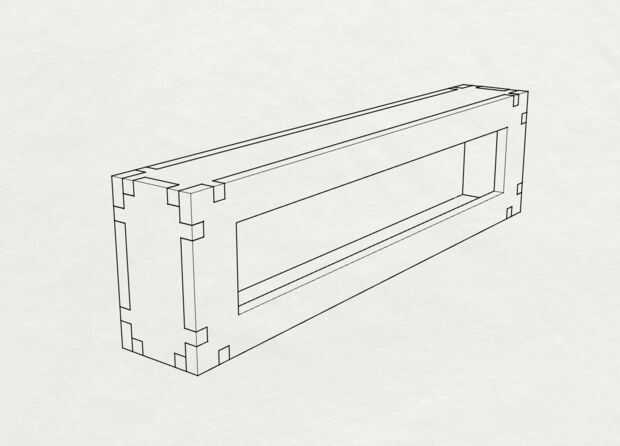

Los paneles deberán fijarse en alguna manera. Hace bastante tiempo estos fueron cable atado a un pedazo de cartón, que aunque al principio fue muy 'indie' y un poco fresco en última instancia estructural sano y después de un tiempo un poco de una monstruosidad. Incluido en el github es un concepto para una caja como un archivo de illustrator (. AI), si tienes un cortador láser práctico (que no), no dude en utilizar este uno y asegúrese de que utilizar 12mm MDF si haces lo contrario las juntas no se engancharán correctamente.

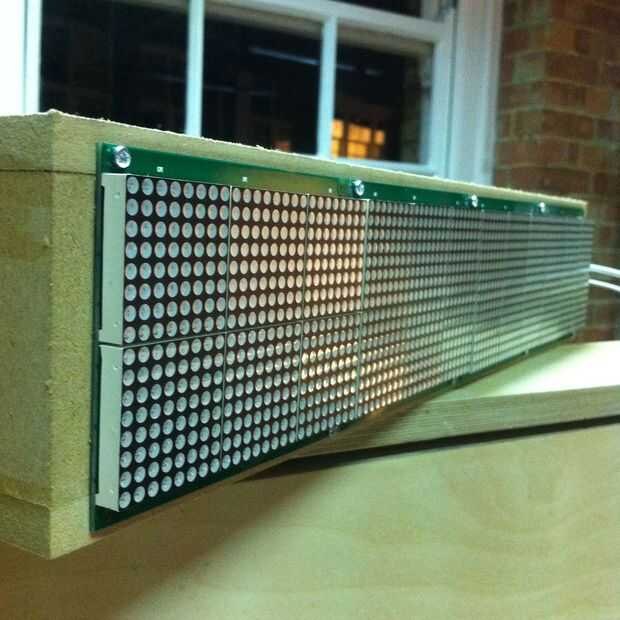

Al final, prevaleció simplicidad y nuestro aspecto como el de las fotografías. Las dimensiones de los cortes de madera son (todos de 12mm MDF grueso): 2 piezas de 74mm largo x 100mm de ancho para los lados, 2 pedazos de 480mm largo x 100mm de ancho, una cortada 74 mm x 10 mm se utiliza para montar el Arduino en.

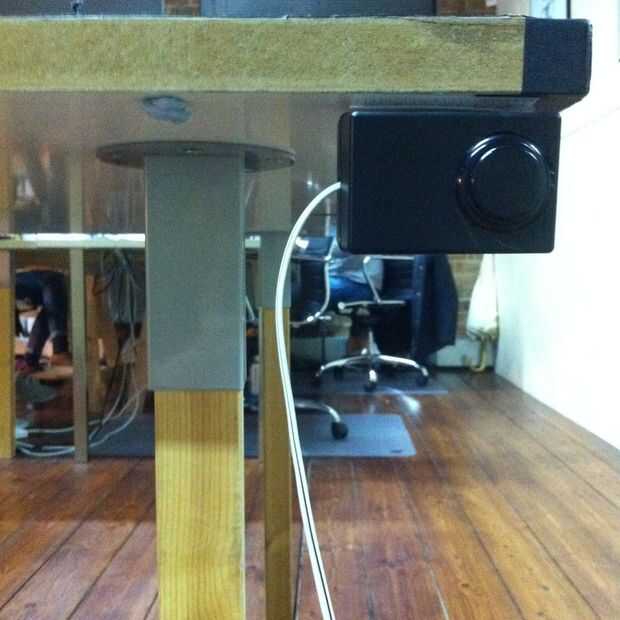

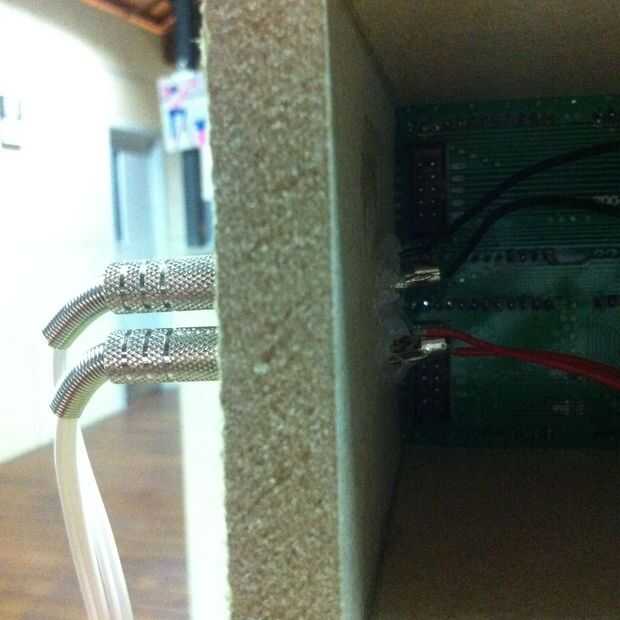

Hemos utilizado un par de cajas de proyecto de una tienda de bricolaje para albergar los botones, y estos se conectan a enchufes de phono MONO de 3,5 mm en la caja, luego por el proto-board!
