Pinguino Egipto - PIC basado en Arduino (1 / 5 paso)

Paso 1: componentes

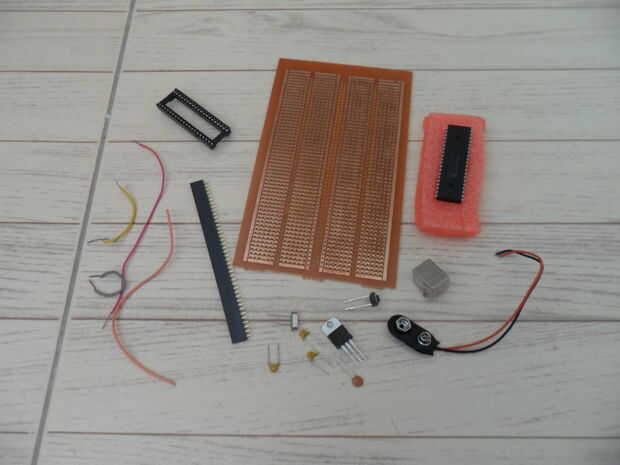

Material construí mi tablero con:

1 placa de cobre (VeroBoard o placa perforada o Perfboard)
1 PIC 18F4550
1 40 pines toma IC
1 conexión USB de tipo B
Cristal 1 20 MHz
1 condensador de 220nF
1 condensador de 100nF
2 condensadores de 22pF
1 pulsador
1 Dip Switch
1 10 k Ohm Resistor
1 regulador de voltaje 7805
1 conector de batería de 9v
1 jefe del Pin hembra
1 diodo 1N4001 (o cualquier otro diodo de propósito general)
2 filas de pines

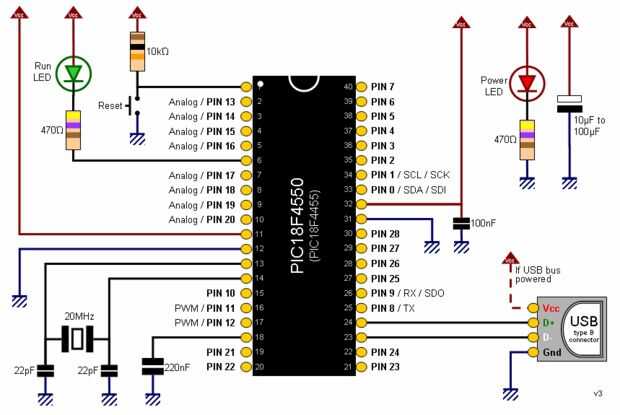

El primer circuito es el diagrama del circuito en la Página Web de Pinguino.

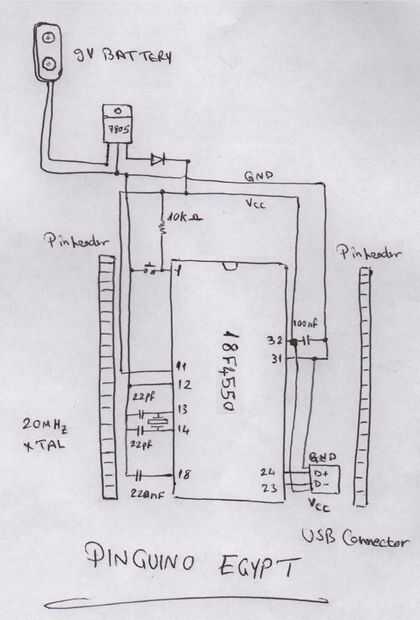

Y el segundo circuito es el que he construido en detalle.
