Paso 2: Soldar las piezas

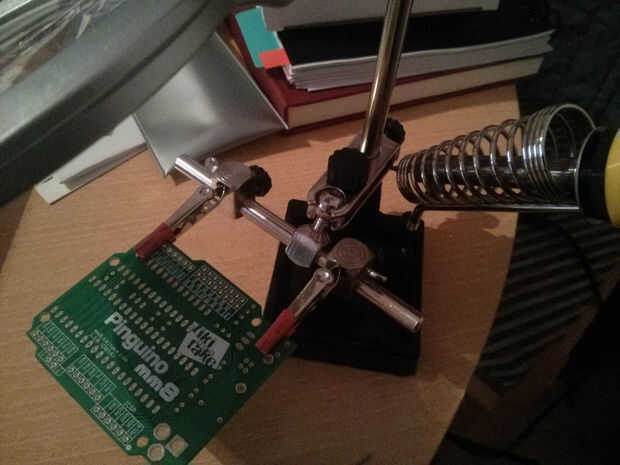

Ya con la placa en la mano hay soldar las piezas, en el esquema del águila están los ingredientes y en la Plaza están las etiquetas (el esquema lo puedes ver tambien en http://wiki.pinguino.cc/index.php/Pinguino_mm8_dual/es). La placa es duales, puedes usar tanto el PIC 18f4550 como el 18f2550 como personas, pero solo uno a la vez es importante recordarlo, yo coloque los dos slots pero solo uno es necesario.
En cuanto a materiales básicamente son condensadores (22pf 10uf 100uf 100nf, 220nf) un diodo (1n4007), unos lm340mp para la potencia estos son superficiales y unas resistencias (10k, 470) un cristal (20mHz), puente de las Naciones Unidas... en el esquema lo verán más claro y las cantidades exactas, acuerdense de las bases para los integrados como recomendación.
Si observan verán en el esquemático hay una hilera de cabeceras hembras así compren suficientes (yo no uso unos diferentes si de te preocupes no coinciden los tienes con la foto), el puente y el conector para el programador son cabeceras machos, son los menos hay, de botón de también hará falta un reajuste, un clásico conector para conexión externa y un cajetín cuadrado USB (como el de las impresoras). El puente se utiliza para puentear la alimentacion por USB o no.
Como dicho esta facil, los águilas estan bien documentados una vez impresa la placa te ayudara el esquema.
