Paso 6: Preguntas y respuestas D: Fije el Pi, el LCD y la cámara
Descripción: Juntándolo todo. Nos será ensamblar todas nuestras piezas y arrancar nuestro Pi. Después de probar la configuración básica de antes, necesita desconectar la pantalla de su Pi. ¡Ten cuidado! Un destornillador de cabeza plana pequeño puede ayudar en la separación de los dos.

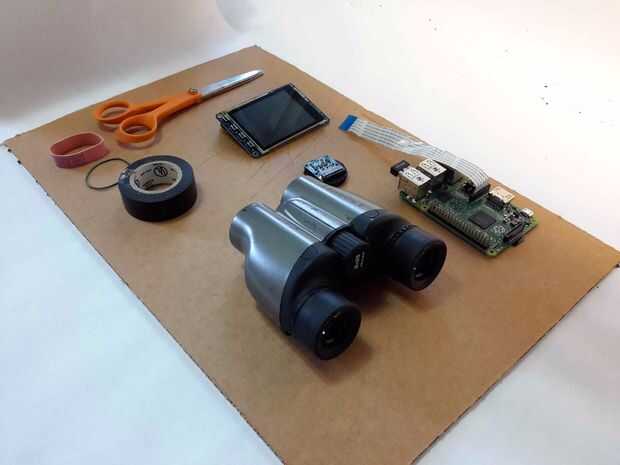

Materiales necesarios:
- Binoculares
- Frambuesa Pi con Cable cámara conectado!
- Panel del LCD
- Cámara de PI
- Monte de espuma cámara PI
- Tijeras
- (2) pequeñas y medianas gomas
- Cinta aislante
- Regla
Instrucciones básicas (ver video para mayor claridad).
- Coloque bandas de goma alrededor del lado superior e izquierdo de la pantalla para fijar la pantalla LCD.
- Corte un pedazo de cinta lo suficientemente larga como para envolver alrededor de binoculares (para mí ~ 25cm)
- Coloque el lado pegajoso de la cinta contra el borde interior de la cabecera LCD sombrero
- Utilice la regla para suavizar la parte adhesiva contra el borde
- Fije el Panel LCD a Pi. Cuidado de no aplastar su LCD!
- Lugar Pi + LCD encima de binoculares
- Posición lo suficientemente cerca para frente para que cámara pueda alcanzar ocular.
- Enrolle cinta aislante suelta ajustada alrededor de los prismáticos
- Cinta puede no adherirse bien. Funciona muy bien en mis prismáticos. Tenga cuidado:)
- Cortar un trozo del corto (~ 4cm) de cinta
- Coloque en la parte posterior de la cámara y en los alrededores Monte de espuma.
- Conecte la cámara al cable si es necesario
- Plata parte de pernos de cable frente a dirección de la lente
- Arrancar de Raspberry Pi
- Binoculares de punto en un área bien iluminada
- Cortar un pedazo más largo (8-10cm) de cinta aislante
- Coloque la cámara en el frontal del ocular
- Mover la cámara hasta que vea un círculo bien definido
- Fijar la cinta alrededor de la cámara y ocular binocular
- Corte otro pedazo de cinta
- Envoltura que por el ocular, sobre la cinta, sólo fijarse
La misión completa!
Sobre todo, ver los dos últimos pasos en este instructable para más comentarios sobre energía, alineación de vídeo, etc..
