Paso 1: diseño
Para laser corte los piñones, usted necesitará conseguir su forma de perfil en el programa de dibujo vectorial de su elección. Usar Inkscape. Originalmente esto era un proceso muy complicado para mí, a partir de un paquete de software gratuito que dibujaría piñones como un archivo DXF y ellos torpemente importar ésos en Inkscape. De hecho, fue tan molesto, que escribí una personalizada extensión de Inkscape para dibujar ruedas dentadas. (También puede hacer mucho mejor engranajes que el plugin de Inkscape stock).
Lo bueno de conseguir láser engranajes y piñones (más allá del precio) es que puede tener el cubo de montaje de puntos de corte al mismo tiempo. Es muy fácil de hacer un patrón de montaje personalizado, tal como lo hice para el lado de la válvula. Y de esta manera que usted sabe que los agujeros estén perfectamente centrados.

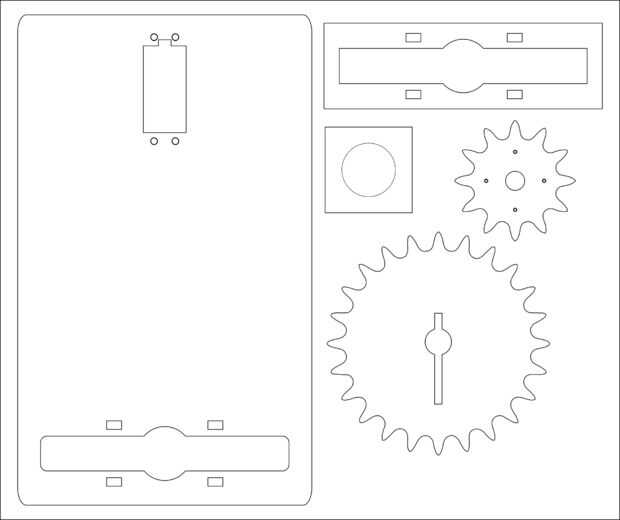

Así podría hacer una placa de montaje para la válvula y el servo al mismo tiempo. He unido a un archivo de ejemplo que muestra un arreglo simple. Esto puede o puede no funcionar para usted, dada sus específicas modelos de válvulas y servo. He utilizado válvulas de polipropileno 1/4" de la ferretería y un cuerpo estándar, servo de alto par RC.
