Paso 2: Dibujar la corona de Plasma

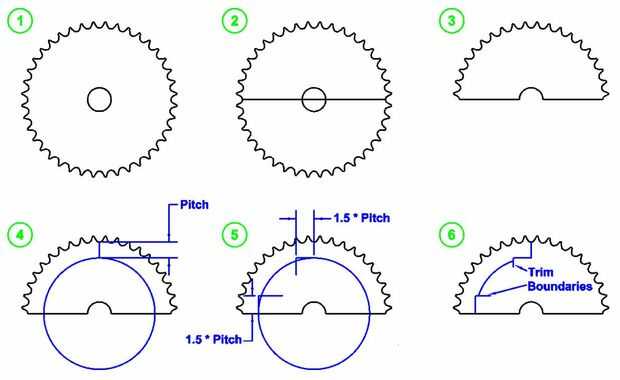

1. a partir de un engranaje de piñón ya retirado que tiene un número par de dientes (dientes 40 #40 cadena en este caso).
2. Trace una línea por el centro del engranaje asegurándose de que va desde el valle de un diente a otro.
3. Utilice la línea de centro para recortar la marcha por la mitad.
4. a partir de un valle en la parte superior lateral de un engranaje de ir abajo de la longitud de la echada y luego dibujar un círculo desde el centro para atenderla.
5. en el grado 90 marca salir 1,5 veces la longitud de la echada y luego hacia abajo sobrepasando el círculo y luego en el grado 180 marca 1,5 veces la longitud del paso y luego a la derecha pasado el círculo.
6. use las líneas que se extienden más allá del círculo como límites de ajuste para el círculo.

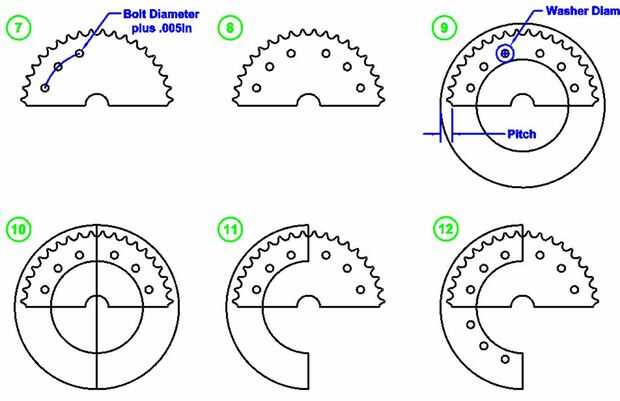

7. en los extremos y el centro del arco a la izquierda por el círculo recortado crear tres círculos con un diámetro igual al diámetro de los pernos a utilizar además de.005.
8. los tres orificios verticalmente sobre el centro del espejo.
9. ahora se necesita dibujar círculos grandes. La primera y más grande de los dos extienden desde el centro hacia fuera más allá del borde del Valle de dientes de engranajes de la longitud de la echada. La segunda se extiende desde el centro hasta donde será el diámetro exterior de las arandelas para los pernos.
10. dibuje una línea vertical que divide en dos el mayor de los dos nuevos círculos.
11. utilice esa línea vertical para cortar los dos nuevos círculos en forma de media luna.
12. los orificios para los tornillos de tres en el lado izquierdo del engranaje horizontal sobre el punto central del espejo.

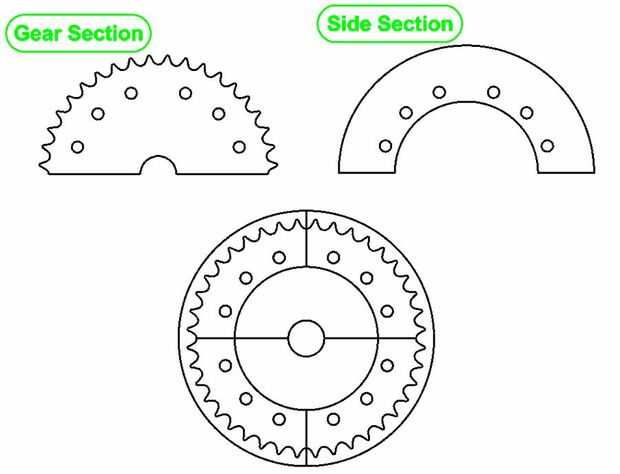

El resultado final de este proceso será el equipo de diseñan de sección y la sección del lado de los piñones de plasma que cuando forma una completa plasma-piñones
Nota: la regla para determinar tamaño de pernos es que el diámetro del perno debe estar cerca del diámetro de los rodillos del engranaje (5/16 en este caso de #40 engranaje).
