Paso 3: Componente electrónico
Así que vamos a poner algo de luz en el proyecto.
He utilizado:
• LED normal: 2 amarillo, 2 rojo, 2 azul
• una tira de led programable (WS2812b)
• photoresistor - sensor de luz
• Atmega328p microcontrolador - programación
• 7805 regulador de voltaje
• condensador de 10uF - estabilizar la salida del 7805
• 10MO resistencia - sensor de contacto
• PCB board

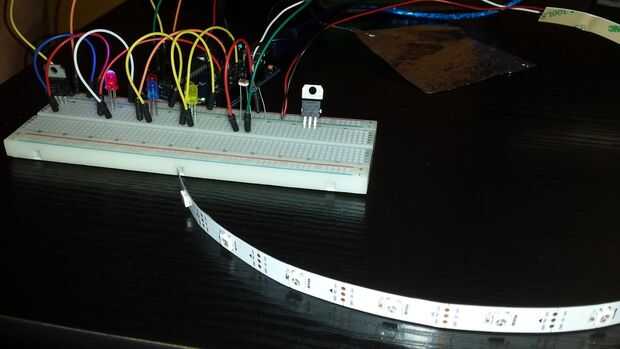

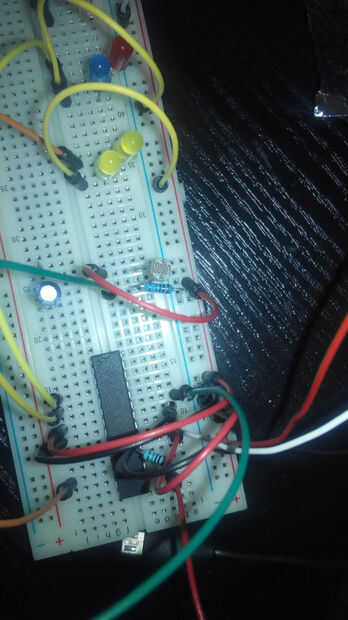

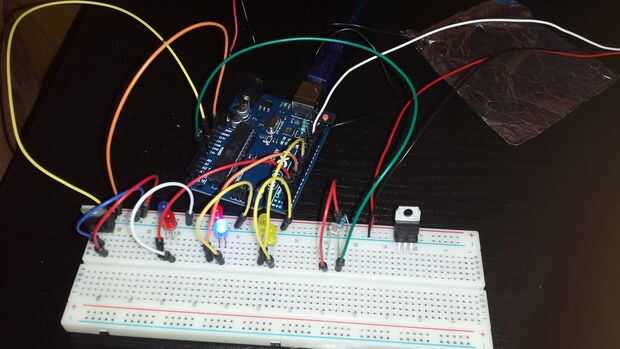

A partir de un arduino probé la parte electrónica como se ve en las fotos. Han desarrollado el código para todos los 3 programas y ciclo a través de ellos.
Luego pasó el código un ATmega328p, que es el mismo microcontrolador utilizado en el Arduino, para minimizar el costo y el tamaño de la parte electrónica del proyecto.

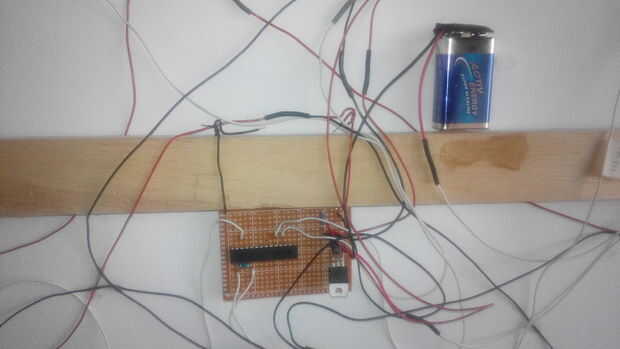

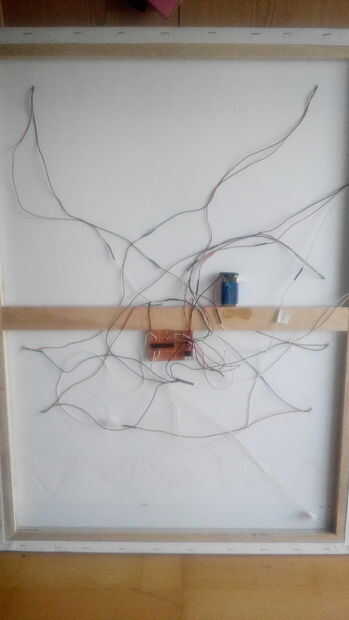

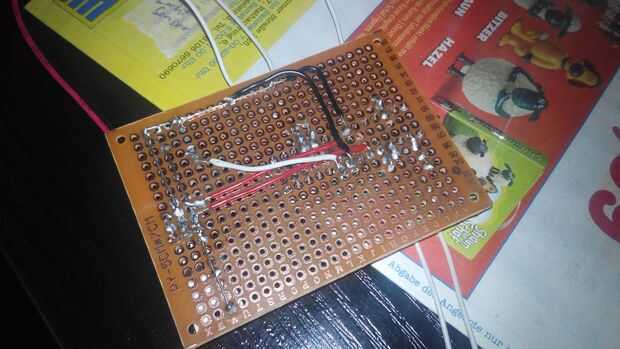

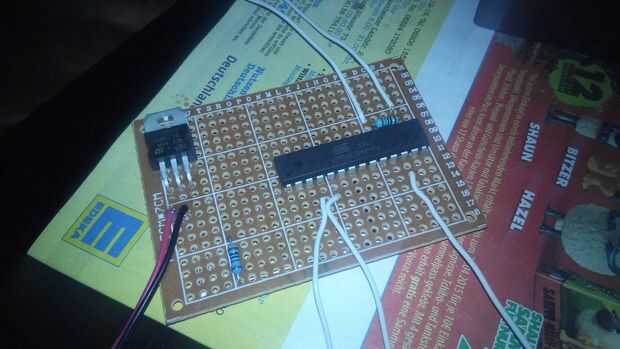

Luego me mudé todo en un tablero del PWB y soldadas todas juntas. Esta es mi primera vez todo en una Junta de soldadura. Utiliza sólo dev breadboards hasta ahora. Así que suave con mis conocimientos de soldaduras :-)
