Pinya3: una alimento impresora plataforma 3d (4 / 12 paso)

Paso 4: Construir el marco

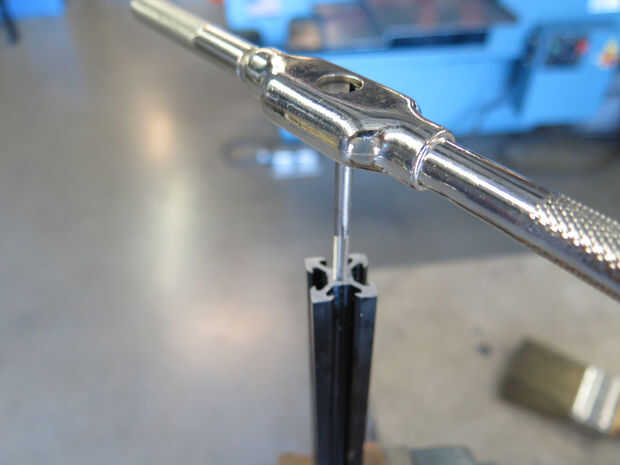

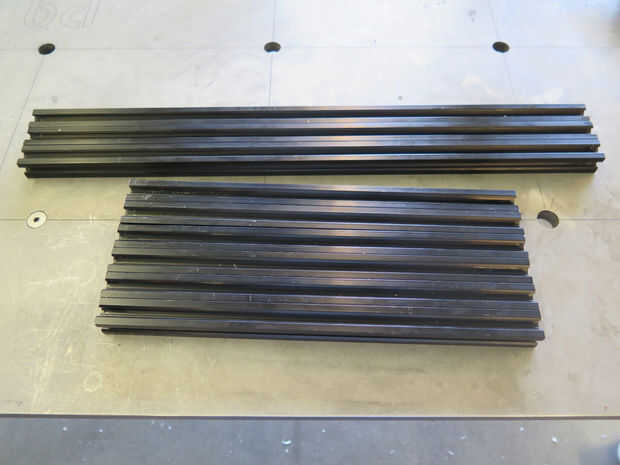

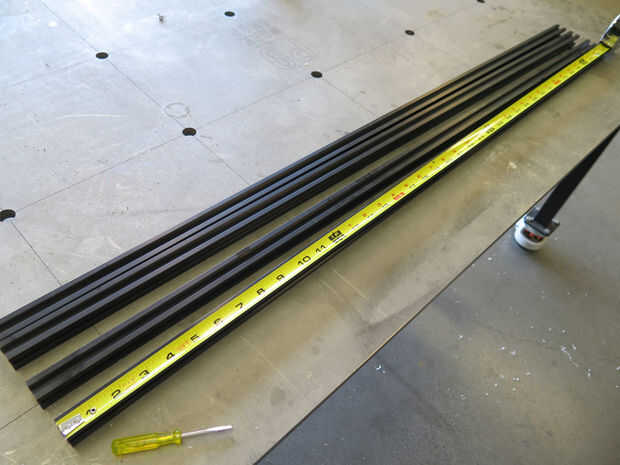

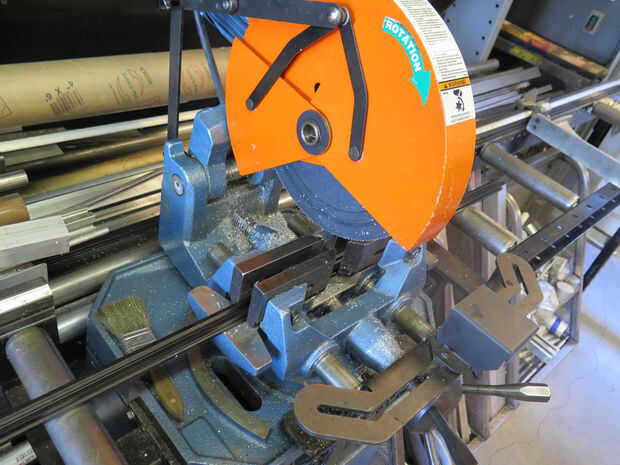

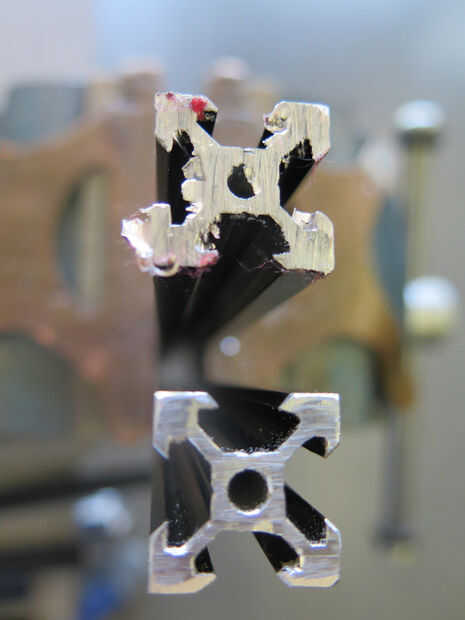

Lo primero que hice fue cortar el perfil de Ranuras en V en vigas de 300 y 480 mm.

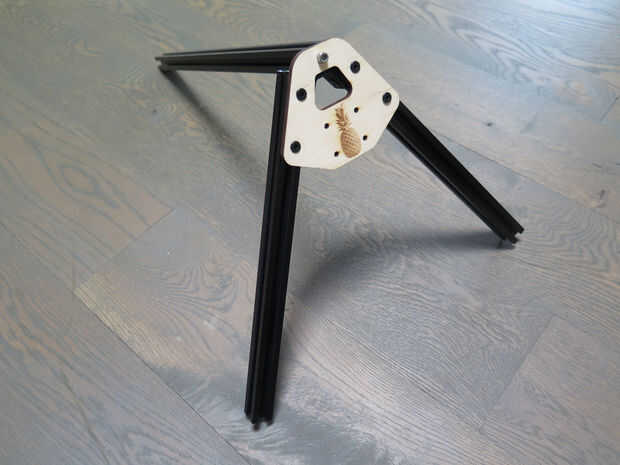

1. Inserte los pernos y las tuercas en t en la esquina de un ángulo
2. Deslice los dos de las final las tuercas en t en una viga horizontal
3. Insertar 2 tuercas en t en cada grano horizontal en la cara superior

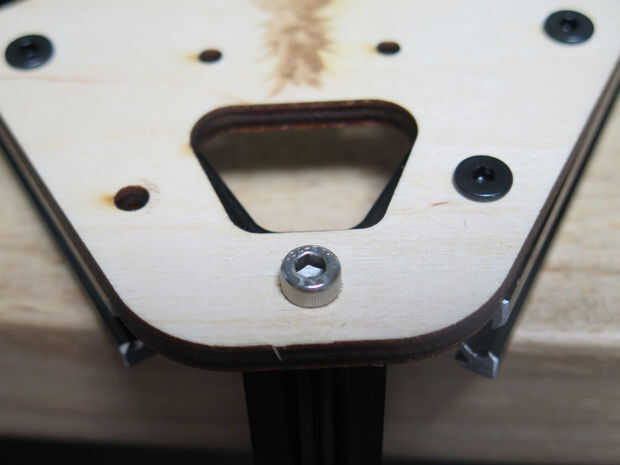

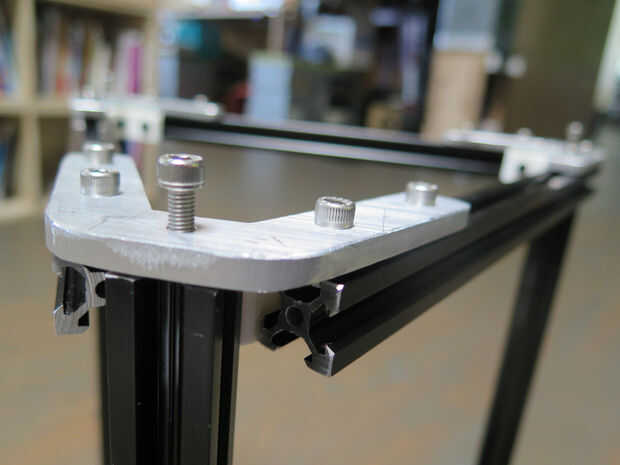

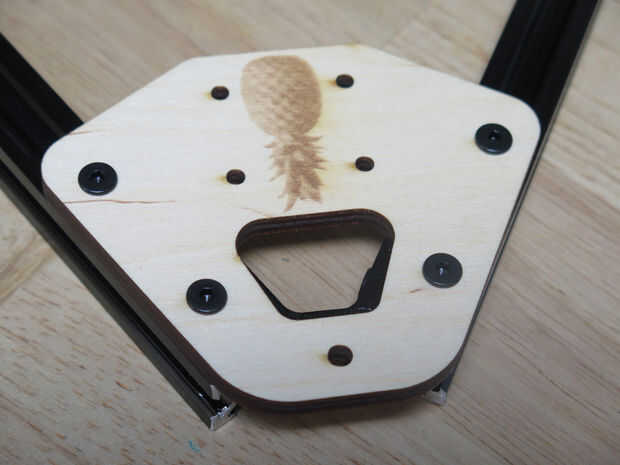

4. Alinee las tuercas en t con una placa superior y tornillos en cada uno de ellos
5. Vuelta de la esquina
6. Inserte una barra vertical en el pasado t-tuerca libre desde la esquina del ángulo
7. Firmemente bolt lo suficiente para que la viga se mantenga en su lugar
8. Voltear la esquina e inserte la negrita vertical que pasa por la esquina superior el rayo vertical

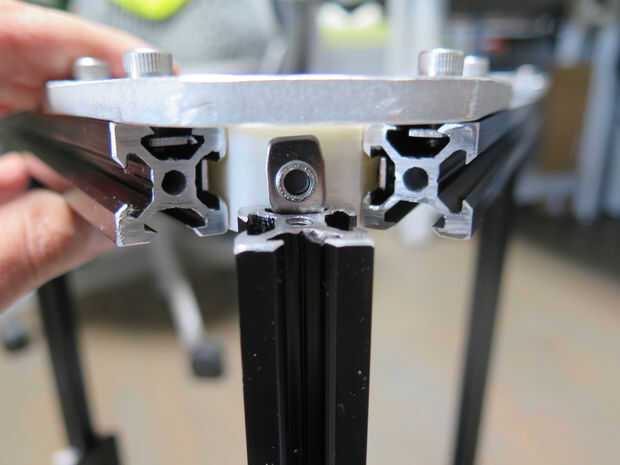

9. Introduzca las barras horizontales hacia la viga vertical hasta tocar y ajustado el ángulo de esquina de negritas
10. Firmemente los cuatro tornillos que sostiene la parte superior con las vigas horizontales (cara de piña)
11. Repetir de 1 a 10, para las otras esquinas superiores

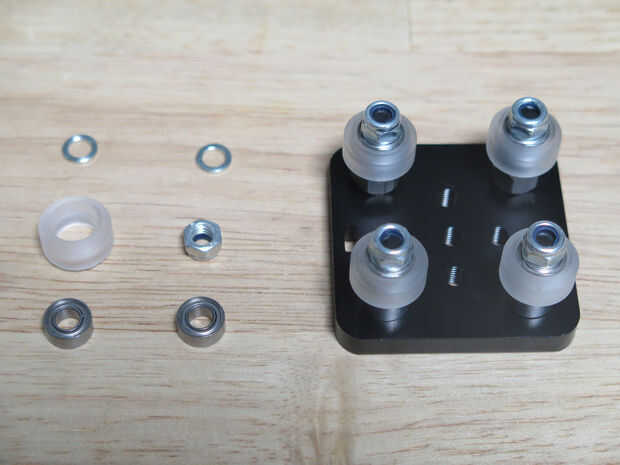

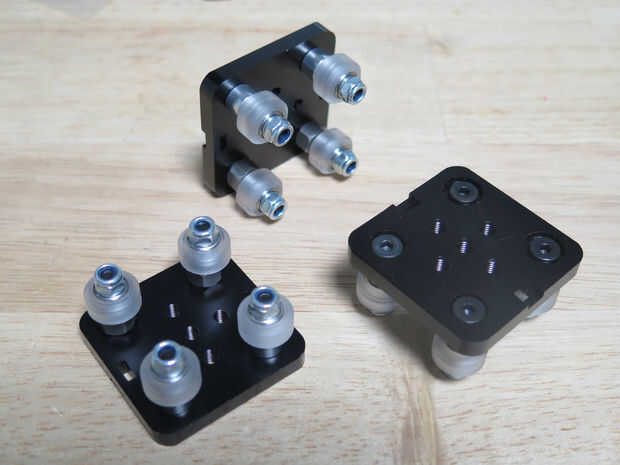

12. Montar las ruedas y los carros siguiendo indicaciones de openbuilds

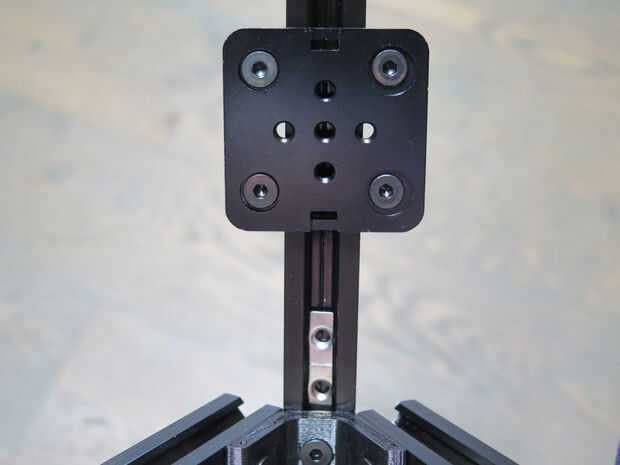

13. Deslice las tuercas en t 2 en una de las caras interiores de la cara vertical. Uno para el tope otro para la correa
14. Deslice un carro demasiado

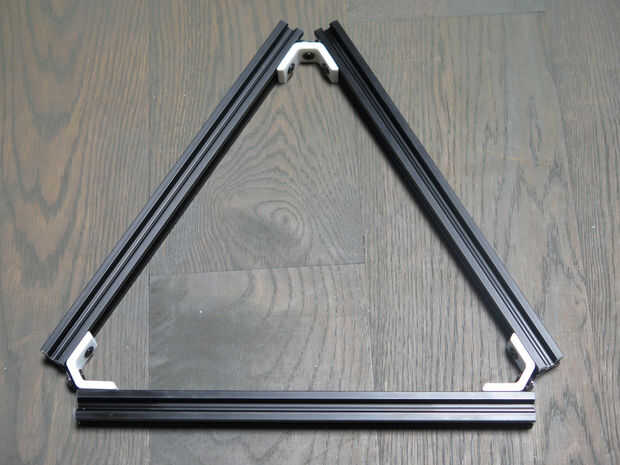

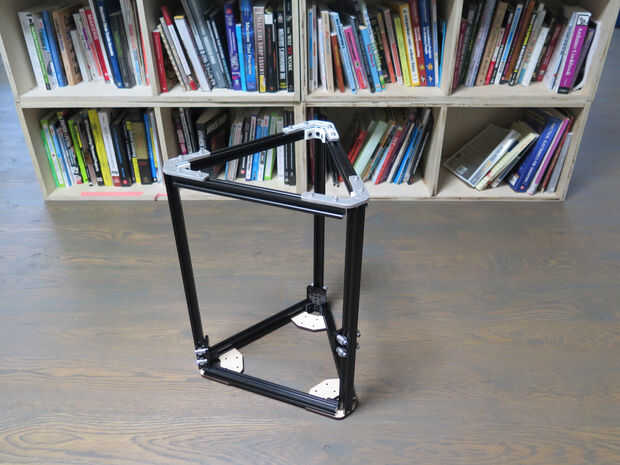

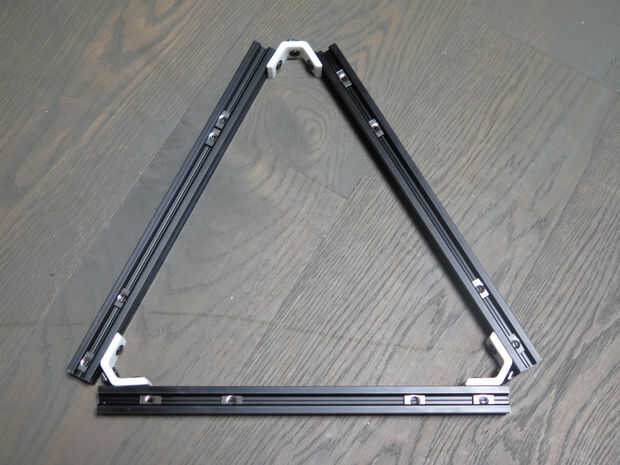

15. Para el marco inferior del triángulo se reunirán todas las esquinas de 3 al mismo tiempo

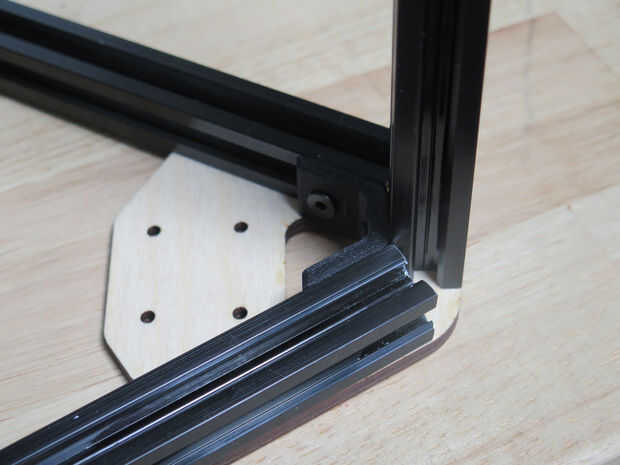

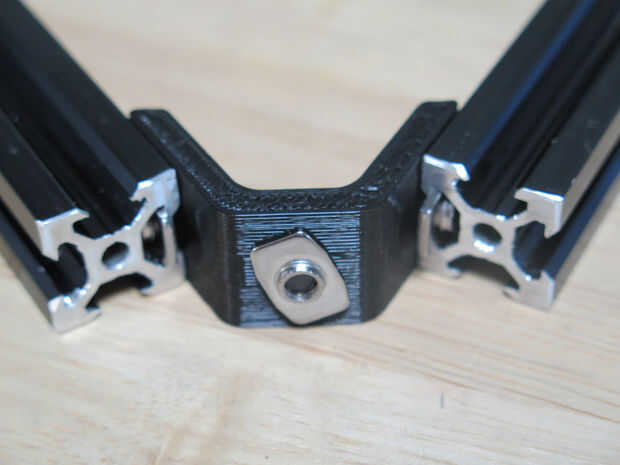

16. Introducir ángulos de esquina en las vigas horizontales
17. Deslice las tuercas en t en las vigas horizontales para fijar las esquinas inferiores
18. Coloque las esquinas inferiores y sujete con los tornillos

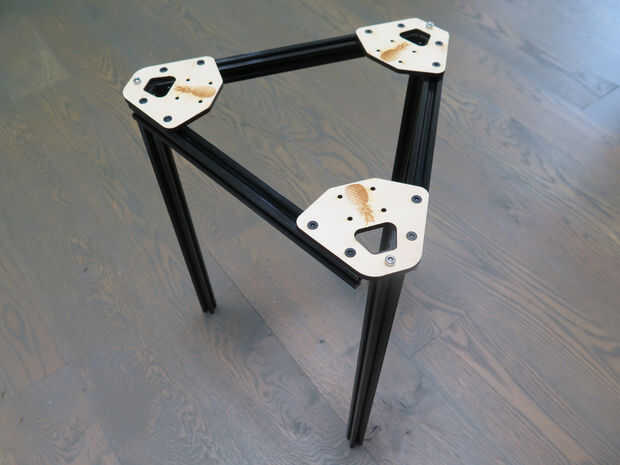

19. Deslice el ángulo las esquinas libres las tuercas en t en las vigas verticales (lugar sobre la estructura del taburete invertido)
20. Hilo de rosca en las tuercas que sujetan las placas inferiores y la vertical haces extremos inferiores
21. Apretados los otros tornillos que sujetan Asegúrese de baja placas con las vigas horizontales Asegúrese de que los extremos de las vigas horizontales tocan las vigas verticales
22. Última apretada el ángulo izquierdo tornillos esquineros
23. Inserte las tuercas t para mantener en su lugar que la electrónica soporte placa

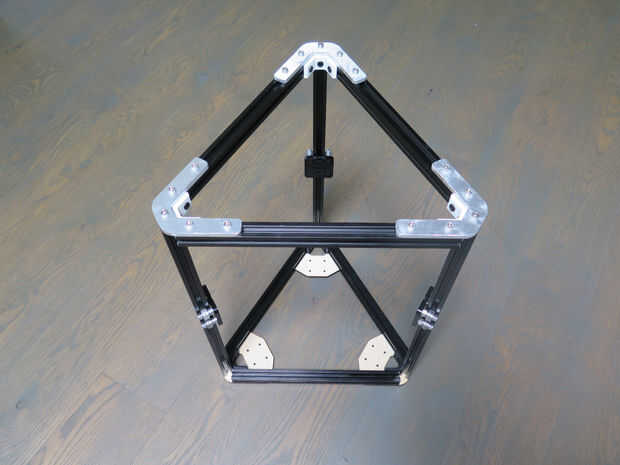

24. Alinee la tarjeta electrónica y atorníllelo al marco superior del triángulo, pero en la cara interior

Notas.

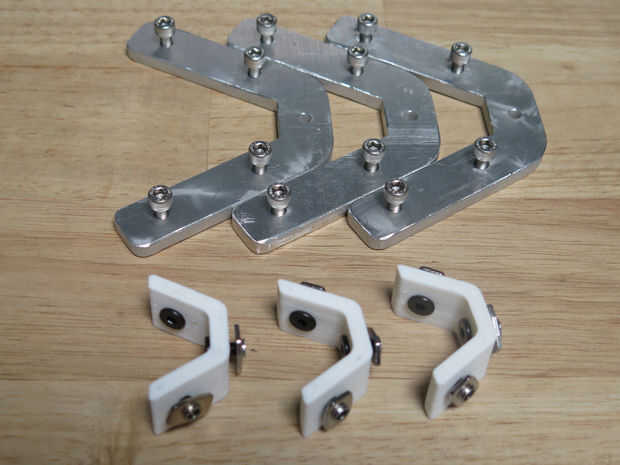

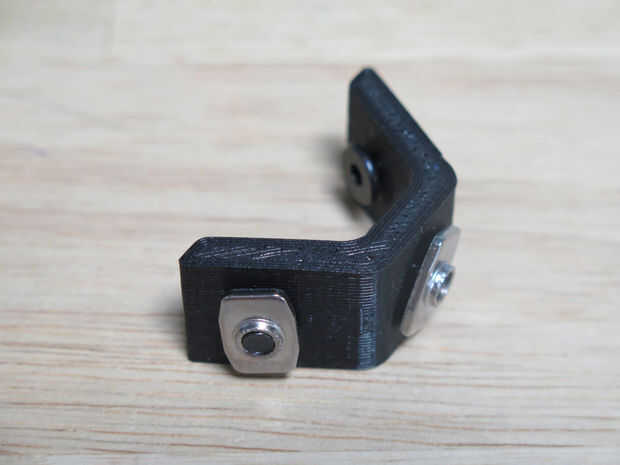

Decidió no utilizar las esquinas de ángulo de aluminio porque sentía que las piezas de impresora 3d eran más precisas y tuvieron fuerza suficiente para la estructura.
