Paso 3: El protocolo de datos

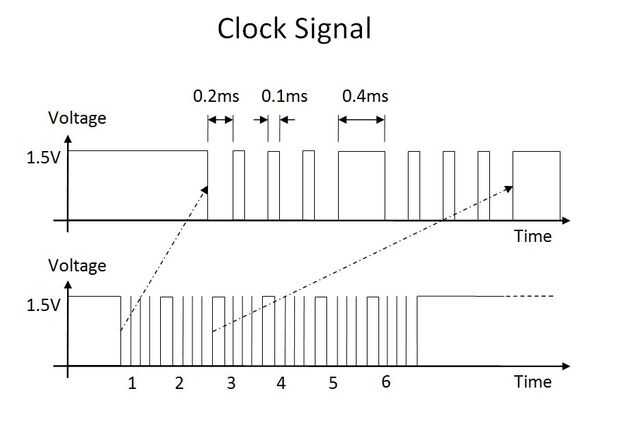

Reloj de pulso como se muestra en la imagen.
Lectura de los datos en un flanco descendente de reloj dio una salida razonable.
Salida de datos de ejemplo:
1,0,0,0, 0,0,0,0, 0,0,0,0, 0,0,0,0, 0,0,0,0, 0,0,0,0, (la pantalla muestra 0.00 mm o pulgadas 0.000)
1,0,0,0 1,0,1,1, 1,1,1,0, 0,0,0,0, 0,0,0,0, 0,0,0,0, (la pantalla muestra 10.00 mm)
1,0,0,1 0,0,1,1, 0,0,0,0, 0,0,0,0, 0,0,0,0, 0,1,0,0, (pantalla muestra - 1.00 mm)
1,0,0,0 1,1,0,0 1,0,1,0, 1,1,1,0, 0,0,0,0, 0,0,0,0, (la pantalla muestra 150.00 mm)
Interpretación de los datos:
¿?, X, X, X, X, X, X, X, X, X, X, X, X, X, X, X,?,?,?,?,?, Y,?,?
? = No estoy seguro
X para un número binario con el bit menos significativo en el inicio de la cadena. El número binario es la distancia en mm veces 100.
Y = signo bit si Y = 1 es negativo si Y = 0 es positivo.
Nota: Asegúrese de que las pinzas de freno son mm que el modo pulgadas se comporta de manera muy similar excepto que el bit menos significativo se utiliza para mostrar 1/2000ths de una pulgada.
