Paso 11: Sensor de Gas

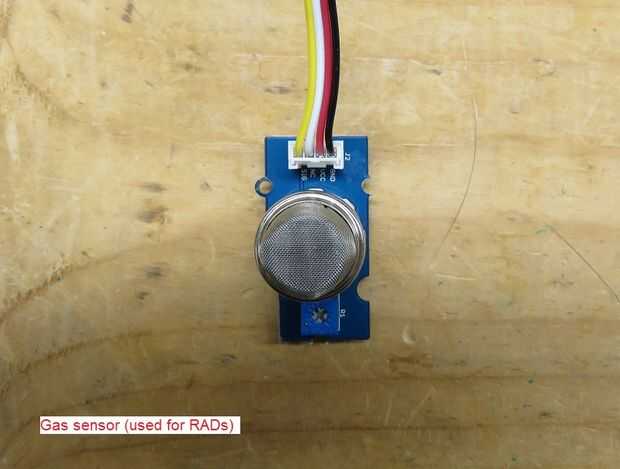

El sensor de gas es un dispositivo básico. Su propósito es simular el RAD / contador Geiger del stock pip-boy 3000. Se aplica voltaje y produce un voltaje analógico hacia fuera proporcional a la cantidad de gas que detecta. Este dispositivo usa un poco de potencia por lo que la capacidad de encender y apagar. El Mark II tiene la capacidad para maximizar la duración de la batería.
Cabe señalar que existe un periodo de calentamiento corto cuando primero encendido. El sensor peg generalmente el metro durante unos segundos cuando primero encendido, pero se vendrá abajo otra vez pronto. Se sentirá caliente al tacto durante su funcionamiento normal.

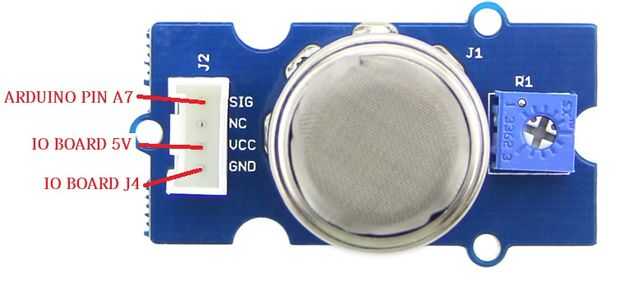

La salida del sensor está ligada directamente a la entrada analógica de la A7 de Arduino. Este valor se pasa a la galga en la pantalla como sigue:
El suelo del sensor de gas está conectado a la tarjeta IO, dando la posibilidad de encender y apagar mediante un transistor TIP31.
