Paso 17: Asamblea de TV-B-Gone

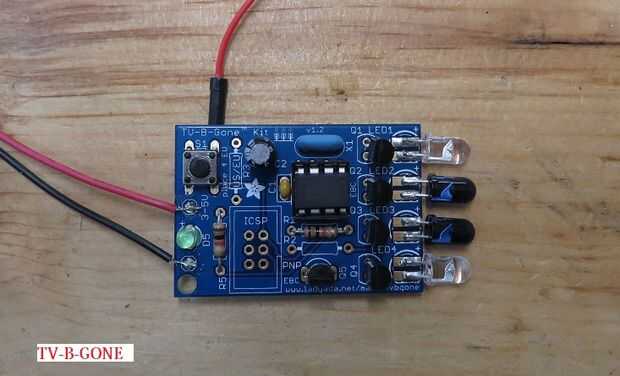

La Asamblea de TV-B-Gone es un circuito independiente que escupe cientos de remoto "off" las señales de TV. La manera en que opera en la Mark II es que el arduino está conectado al botón de fuego. Así que cuando usted presiona el botón en la pantalla, es lo mismo que presionar el botón en el dispositivo TV-B-Gone.

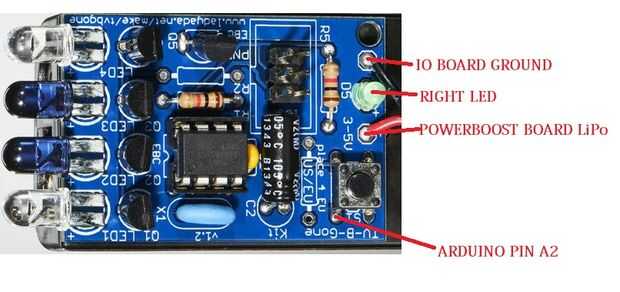

Esta cosa consume más corriente que pensé que lo haría, así que lo tengo conectado directamente con el conector de batería de LiPo en el tablero de 1000 PowerBoost. Esto evitará cualquier tipo de subidas, dañando otros circuitos.
El LED no necesita una resistencia de 1 k. Además, no puede compartir el terreno para este LED. DEBE ejecutar los cables positivos y negativos de la placa de tv-b-gone en su LED. Es necesario quitar el LED original de la tarjeta de tv-b-gone. O no instalarlo como este es comprado como kit que tienes que poner juntos.
El código siguiente muestra cómo al fuego TV-B-Gone con un Arduino:
