Paso 7: PowerBoost 1000

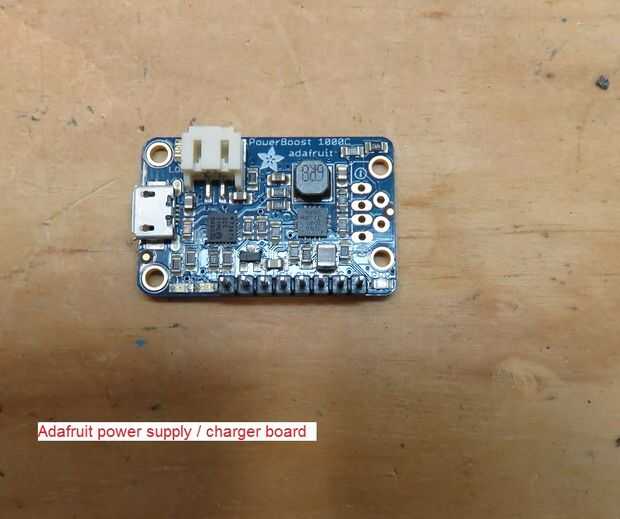

Este es uno de los tableros poco más prácticas que me he encontrado a través de un ingeniero.

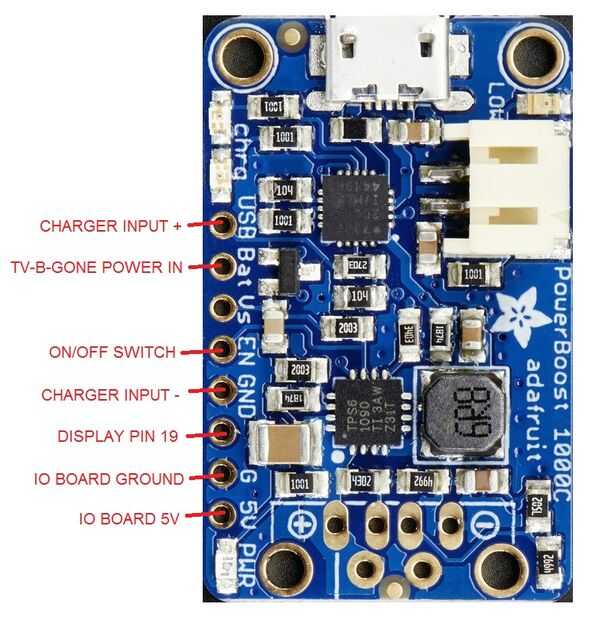

- Toma el 3,5 voltios de la batería de LiPo y trae hasta 5v para los circuitos TTL.
- Tira de pin a tierra cuando la batería está baja.
- Carga la batería de LiPo.
- Permite una señal para encender y apagar los 5v.
En cualquier momento que usted está tratando con un proyecto alimentado por batería, vas a necesitar todas estas cosas. Y esta pequeña tabla a todos! Para la Mark II, el circuito de TV-b-Gone requiere 3 voltios y tira mucho de la corriente. Más de lo que se podría pensar. Así lo vinculo con el conector de la LiPo, que está conectado directamente a la batería. Pin 19 del display está conectado con el conector de batería baja, así que cuando la batería se baja, la pantalla cargará una pantalla que indica que hay que cargar la batería.
Tirando del pasador de activación bajo cortará los 5v, apagando la Mark II. Esto se hace vía el interruptor de encendido/apagado.
Los 4 LED de estado se tira directamente desde este tablero. No hay ninguna salida para ellos... Quité el 1206 SMD LED de la Junta y soldado en algunos cables. SEA cuidadoso si usted quiere hacer esto. Esto no es fácil y requiere descenso habilidades de soldadura.
