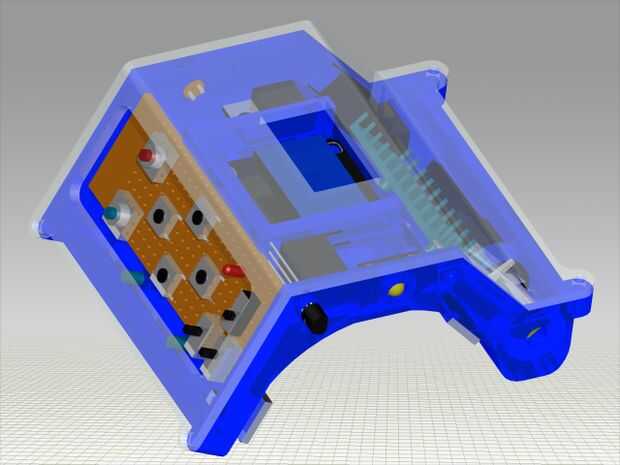

Paso 6: modelo en 3D piezas
Nota : la "tapa" y la "banda" no tienen espacio para una Lipo de V 3.7 - la batería lipo se lleva en una pulsera de cuero falso aún no se muestra [busque video pronto].
Software: Autodesk Inventor Professional---> gratis 3 años juicio por firma para arriba http://www.autodesk.com/education/free-software/a...
Piezas 3D imprimibles:
SÓLO piezas necesitan ser exportados como stl y 3D impreso
- prometheus_cover_V1.0_sd.IPT
- prometheus_band_V1.0_sd.IPT

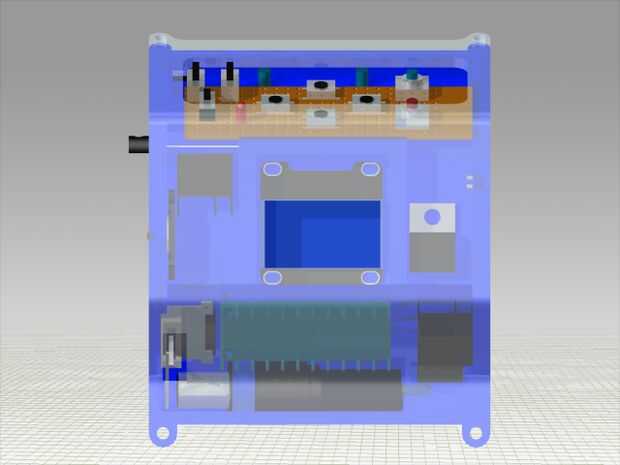

Otras partes = cómo las cosas vienen juntas si opta por este modelo que tiene el puntero láser y pantalla
Referencias: Hay algunas piezas que encontré en grabcad que se referencia en la escritura oficial para arriba
Estos incluyen: el transistor [actúa como el sensor de 36 TMP] y el tablero del PWB, entre otros.
Tamaño ajustable :

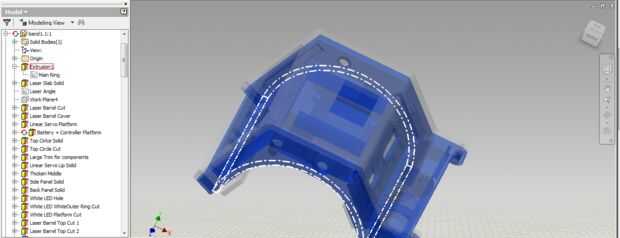

Con "Prometheus_band_V1.0_sd" abierto en profesional inventor de autodesk, solo tienes que cambiar el bosquejo "Anillo principal" bajo "extrusión 1" para ajustar el tamaño para la muñeca.
Nota: Otras características pueden cambiar como resultado de ello, tengo muñecas de tamaño promedio.
Resolución de problemas:
Problema : conjunto no completo o no puede encontrar los archivos
Solución : descargar Autodesk Inventor Professional, descargar todas las partes en 1 carpeta. Entonces cuando se le pida para las piezas, simplemente buscar esa carpeta para cargar en la Asamblea
