Paso 5: Cable para la conexión Ethernet
Aquí viene algo complicado!
Comience cortando de un extremo del cable Ethernet repuesto, dejando unos 20-25cm de cable conectado a uno de los tapones. Tira de unos 3cm de la vaina externa, exponiendo los 8 núcleos en el cable, luego tira unos mm desde el extremo de cada base.
La conexión Ethernet se realiza mediante la conexión de pines 1, 2, 3 y 6 en el conector RJ45 a las mismo terminales del enchufe. Los colores estándar de alambre ("T568B") Estos son los siguientes:
- Pin 1 - Raya blanco + naranja
- Pin 2 - naranja
- PIN 3 - rayas blancas + verde
- PIN 6 - verde
Merece la pena comprobar (con un polímetro) que el cable sigue estos antes de soldar los cables, como va a ser sucia poner luego. Una vez que ha elegido los cuatro cables que usted necesita, los otros cuatro pueden cortados, ya que deben dejarse desconectadas.

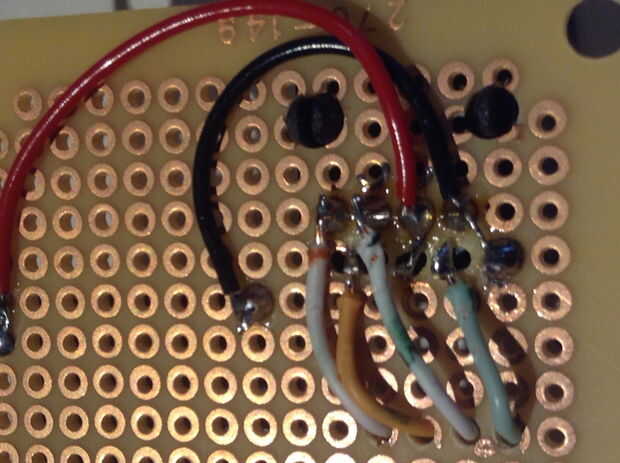

Para conectar los cables a los pins del conector RJ45, me pareció útil para perforar a cuatro de los agujeros en el tablero de la almohadilla para que los cables podrían ser alimentados a través de la parte superior. Esto tiene en el lugar correcto para soldar y proporcionará algún alivio de la tensión cuando está montado.

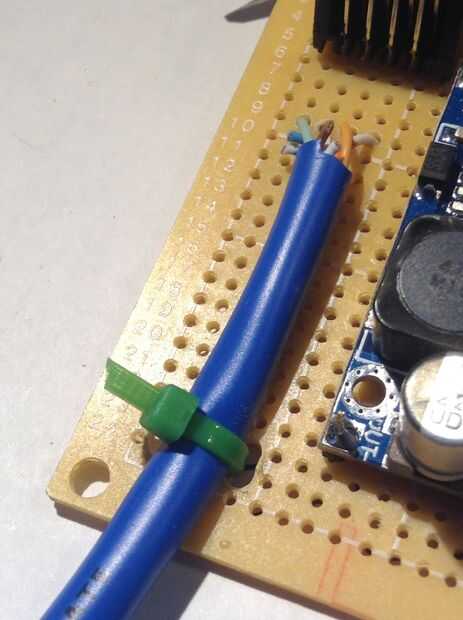

Cuando haya terminado, la toma sería algo así como la fotografía (excepto, que un poco más ordenado). Para sostener el cable en su lugar, perforar un par de pequeñas ranuras en la placa del pad, luego a través de un lazo de cable pequeño.
