PIR automático inodoro luz - No Arduino (2 / 3 paso)

Paso 2: CA sólido estado relé

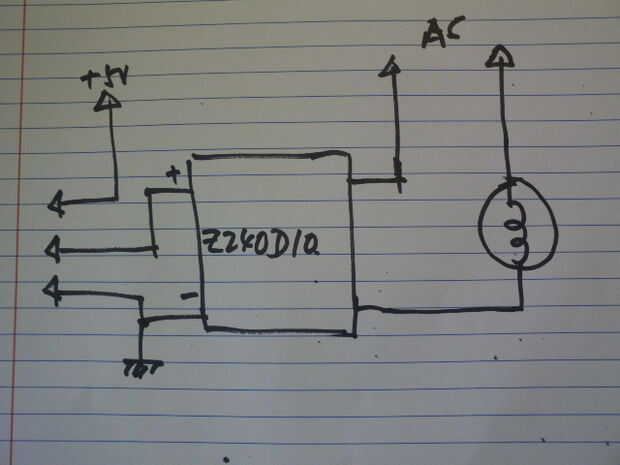

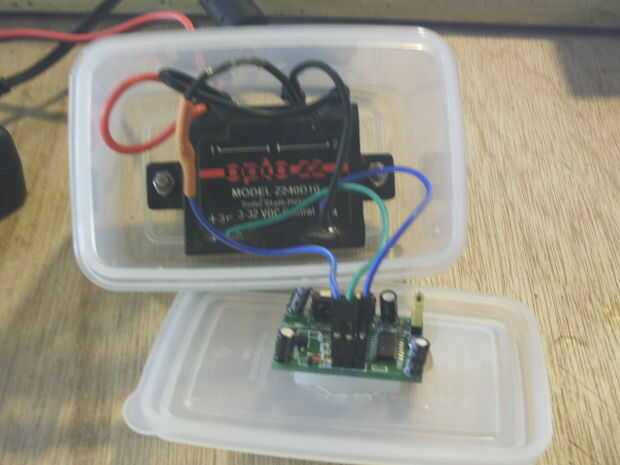

Control AC luz, que utilicé un modelo de relé de estado sólido Z240D10, el esquema como se muestra, la carga de AC es simplemente en serie. Por supuesto usted no puede tener esto, si se sigue se puede utilizar un relé de estado sólido no con controlador transistor como se muestra, la mayor precaución es el poder del punto en el relé de carga como son conexión de CA. El circuito PIR o relé necesita alimentación de 5V, puede considerar usar un cargador de teléfono móvil raspada.
