Sensores infrarrojo de pyroelectric ("pasivo"):
''' ¿Qué es un sensor PIR?'' '
Sensores PIR permiten movimiento sentido, que casi siempre se utiliza para detectar si un humano ha trasladado dentro o fuera de la gama de sensores. Son pequeños, barato, bajo consumo, fácil de usar y no se desgastan. Por esa razón se encuentran comúnmente en aparatos y artilugios utilizados en viviendas o negocios. Se conocen como PIR, "Pasivo infrarrojo", "Piro", o sensores de "Movimiento de IR".

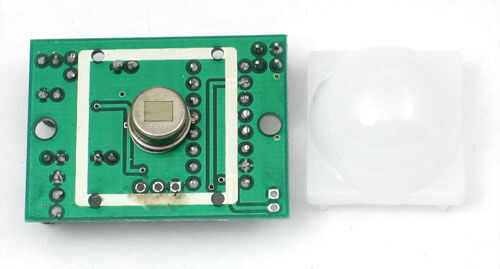

PIRs básicamente constan de un sensor piroeléctrico (que se puede ver por encima como el metal puede redonda con un cristal rectangular en el centro), que puede detectar niveles de radiación infrarroja. Todo emite cierta radiación de bajo nivel y cuanto más caliente está algo, emite más radiación. El sensor en un detector de movimiento está realmente dividido en dos mitades. La razón es que estamos buscando para detectar el movimiento (cambio) no media los niveles de IR. Las dos mitades son cableadas por lo que anulan mutuamente. Si ve de la mitad más o menos la radiación IR que la otra, la salida será oscilación alta o baja.

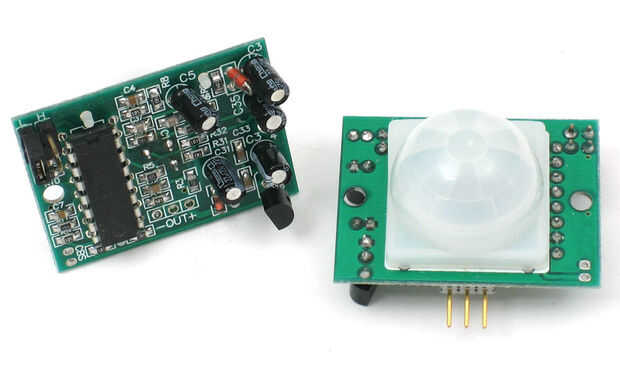

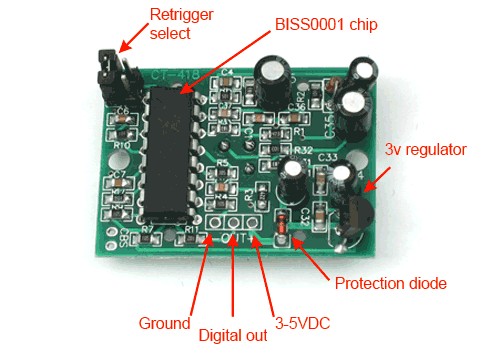

Junto con el pyroelectic sensor es un grupo de apoyo a circuitos, resistencias y condensadores. Parece que sensores más pequeños de aficionados utilizan el BISS0001 ("Micro energía PIR Motion Detector IC"), sin duda, un chip de muy bajo costo. Este chip toma la salida del sensor y realiza algunos procesamiento menor que emite un pulso de salida digital del sensor analógico.
Para muchos proyectos básicos o productos que necesitan para detectar cuando una persona ha dejado o en la zona, o se acercó, sensores PIR son grandes. Son de baja potencia y bajo costo, bastante resistente, tiene una gama amplia de la lente y son fáciles de interfaz con. Tenga en cuenta que PIRs no decirle cuántas personas alrededor o lo cerca el sensor, la lente se fija a menudo a cierta distancia y barrido (aunque puede ser hackeado en algún lugar) y también a veces se fijan apagado por mascotas. Experimentación es la clave!
Algunas estadísticas básicas
Estas estadísticas son para el sensor de PIR en la tienda de Adafruit que es mucho como el paralaje uno. PIRs casi todos tendrán especificaciones ligeramente diferentes, aunque todos más o menos funcionan de la misma. Si hay una hoja de datos, usted querrá referirse a él
- Tamaño: Rectangular
- Precio: $10,00 en la tienda de Adafruit
- Salida: Pulso digital alta (3V) cuando activa digital (movimiento detectado) baja cuando esté inactivo (no detectada movimiento). Longitudes de pulso son determinados por resistencias y condensadores en la placa y diferencian de sensor a sensor.
- Rango de sensibilidad: hasta 20 pies (6 metros) 110 grados x 70 grados rango de detección
- Fuente de alimentación: 3.3V - 5V Voltaje de entrada,
- Hoja de datos de BIS0001 (el chip decodificador usada)
- Hoja de datos de RE200B (probablemente el PIR Sensor elemento utilizado)
- Hoja de datos de NL11NH (lente equivalente)
- Ficha técnica de paralaje en su versión del sensor
Más enlaces!
