Paso 1: ¿Cómo funciona?

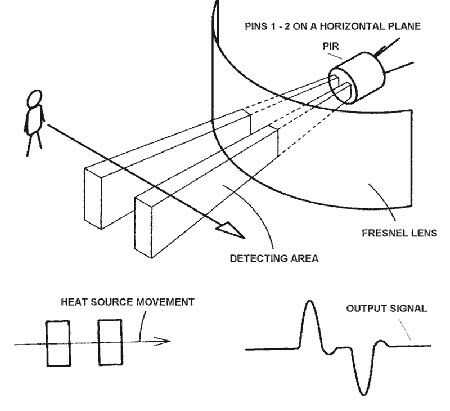

Sensores PIR son más complicados de muchos de los otros sensores explicados en estos tutoriales (como fotocélulas, FSRs y tilt switches) debido a que existen múltiples variables que afectan a los sensores de entrada y salida. Para comenzar a explicar cómo funciona un sensor básico, vamos a utilizar el diagrama bastante agradable (si alguien sabe de donde proviene por favor me avisan).
El sensor PIR sí mismo tiene dos ranuras en ella, cada ranura se hace de un material especial que es sensible a los ir La lente usada aquí realmente no está haciendo mucho y así vemos que las dos ranuras pueden 'ver' hacia fuera más allá de cierta distancia (básicamente la sensibilidad del sensor). Cuando el sensor está inactivo, ambas ranuras detectan la misma cantidad de IR, el ambiente cantidad irradiada desde la habitación o las paredes o al aire libre. Cuando un cuerpo caliente como un ser humano o animal pasa, primero intercepta una mitad del sensor de PIR, que causa un cambio diferencial positivo entre las dos mitades. Cuando el cuerpo caliente abandona el área de detección, sucede lo contrario, por el que el sensor genere un cambio diferencial negativo. Estos cambian pulsos son lo que se detecta.
El sensor de PIR se

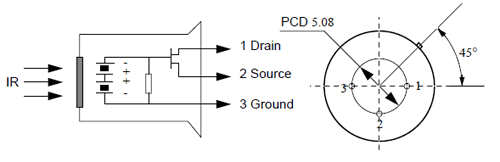

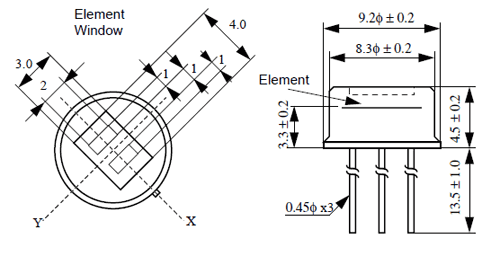

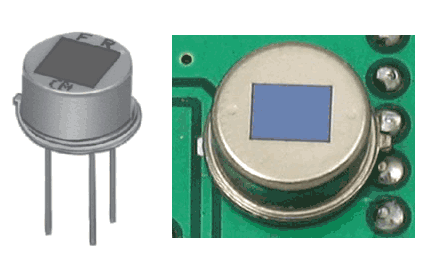

El sensor de infrarrojos sí mismo se encuentra en una lata de metal herméticamente sellada para mejorar inmunidad de ruido/temperatura y humedad. Hay una ventana de material IR transmisivo (silicio típicamente cubierto ya que es muy fácil de conseguir) que protege el elemento de detección. Detrás de la ventana son los dos sensores equilibrados.
Revisa las imágenes para más detalles:
