Paso 4: Prueba tu PIR

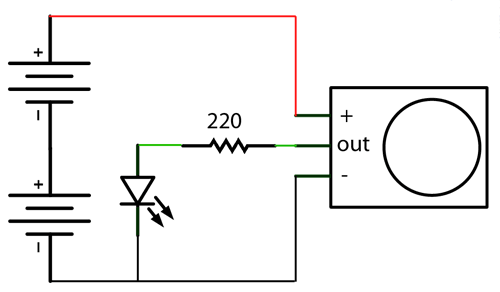

Una vez que tengas tu PIR cableado es una buena idea para hacer una prueba simple para comprobar que funciona de la manera que usted espera. Esta prueba también es buena para las pruebas de rango. Simplemente conecte 3-4 pilas alcalinas (Asegúrese de tener más de 3.5VDC fuera pero menos de 6V por comprobar con el polímetro!) y conectar a tierra al - pin en el PIR. Va al pin +. Luego conecte un LED rojo básico (LEDs rojos tienen tensiones más bajas hacia adelantados de verde o azul por lo que funcionan mejor con solo los 3, 3V salida) y una resistencia de 220 ohm (un valor de 100 ohmios a 1,0 K ohm hará bien) a la clavija de salida como se muestra. Por supuesto, el LED y el resistor pueden intercambiar lugares mientras el LED es orientado a conexión y se conecta entre la salida y tierra
Ahora cuando el PIR detecta movimiento, el pin de salida irá "alto" a 3.3V y enciende el LED!
Una vez que la placa cableada, pilas y espere 30-60 segundos para el PIR para 'estabilizar'. Durante ese tiempo el LED puede parpadear un poco. Espere hasta que el LED está apagado y entonces moverse delante de él, agitando una mano, etc, para ver el LED enciende para arriba!
