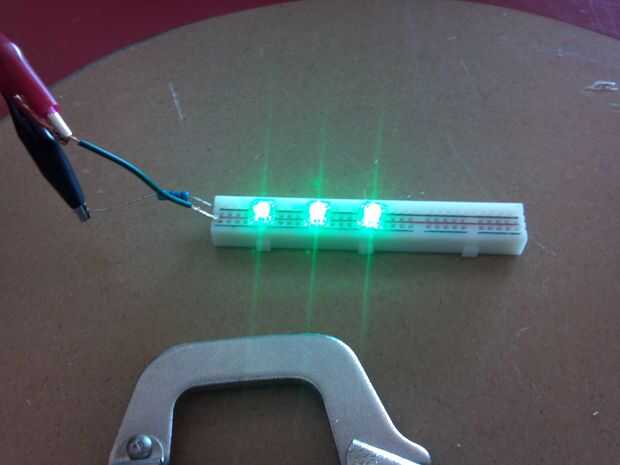

El LED Piraña tiene capacidad de disipación de calor excelente debido a su cuerpo masa. Cuando está integrado a la placa sin soldadura, el carril del metal debajo de agregar capacidad de disipación de calor adicional. Un pequeño problema es la dificultad para hacer las patas de los LEDs piraña. Podríamos hacer una herramienta que podría mejorar la instalación LED piraña en protoboard.
Meta:
Para hacer una herramienta para ayudar a la instalación de LED piraña en protoboard para mejorar significativamente o eliminar el error.

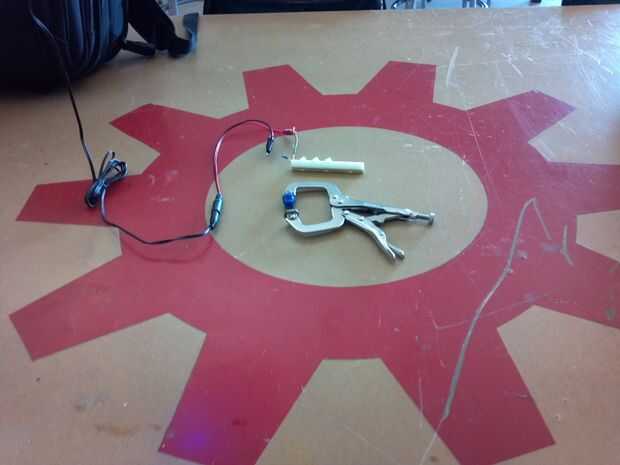

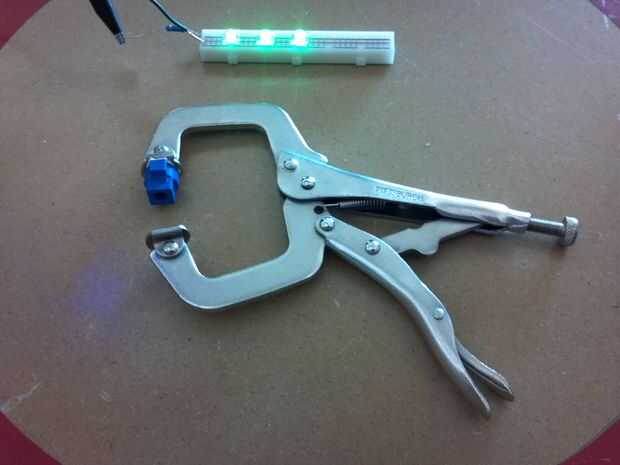

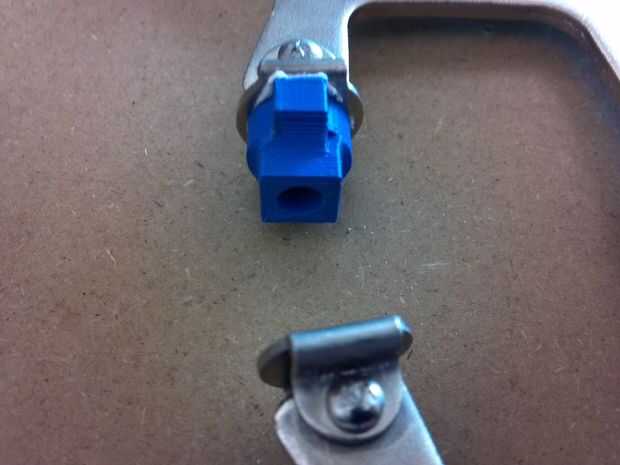

Para convertir un alicates de punta larga o tornillo agarre usando Tormach o fresadora en TechShop.
Consideración de diseño:
* Elige y compra una pinza barata para adaptar o modificar.
* Necesidad de ser estrechos en la punta para evitar interferencias con los componentes circundantes.
* Necesita tener garganta razonable llegar a la parte interna de la placa, si es necesario.
* Deben ser planas en la base, así no arruinó el pegamento forro por debajo.
Resultados:

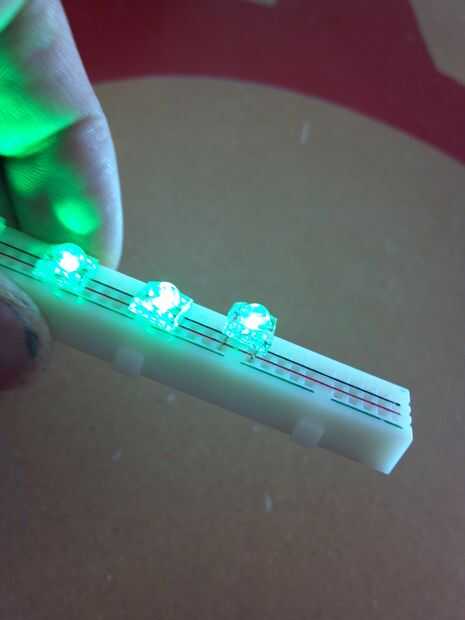

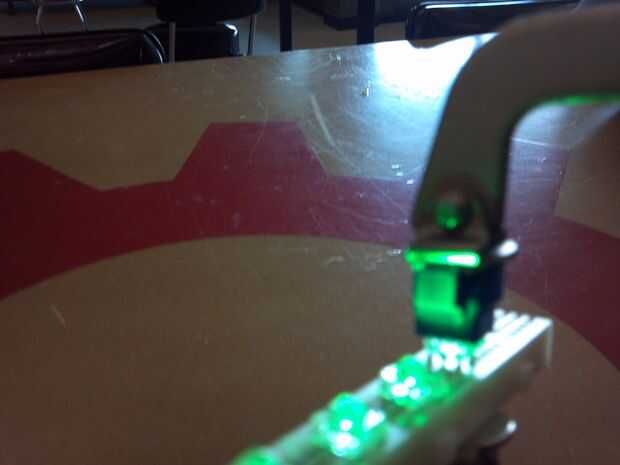

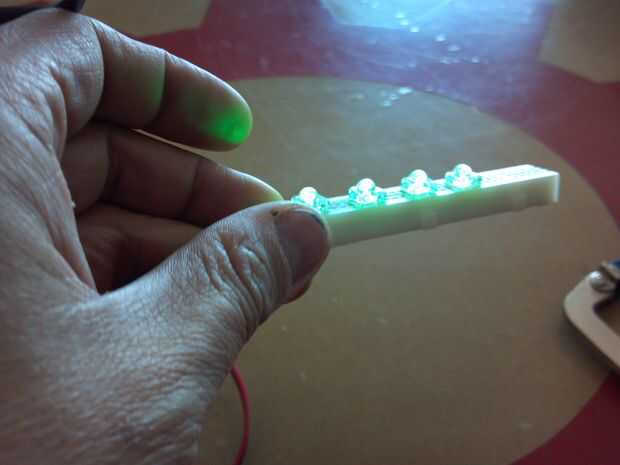

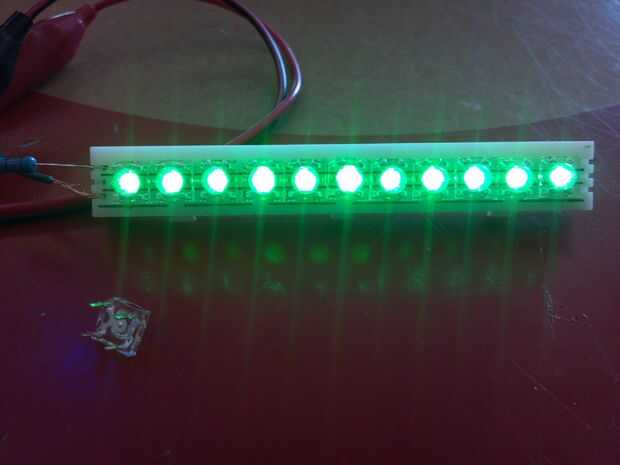

* Como era de esperar, los resultados fueron exitosos. Ahora soy capaz de bajar todos los LEDs Piraña 11 en el riel de alimentación de pirañas sin hacen una sola piernas dobladas en menos de un minuto la tasa de éxito es del 20% al 100%. La calidad ha mejorado. El tiempo de instalación se reduce a 5% en comparación con el uso de herramientas tradicionales.
Lección aprendida:
* La lección aprendida aquí no debe ser sólo "podríamos herramientas con éxito hechas en TechShop."
* Si necesitamos hacer una herramienta especial, lo más probable es que podríamos comenzar wih una herramienta económica existente. Normalmente, sólo modificamos la punta. Hay no es necesario reinventar el alicates todo tornillo.

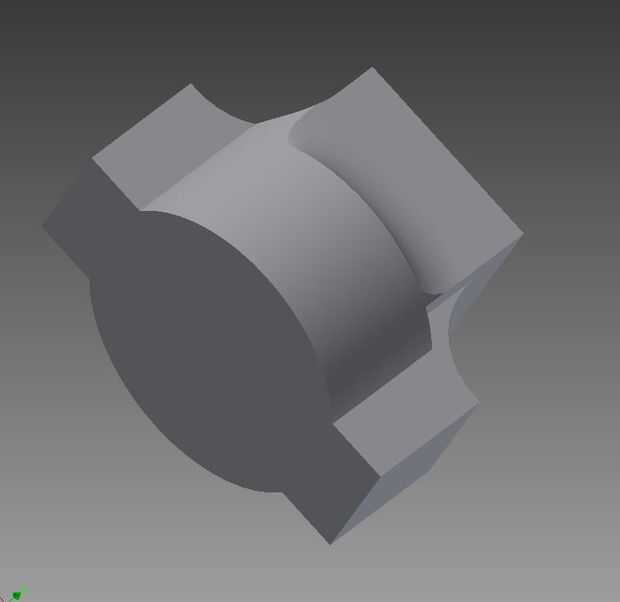

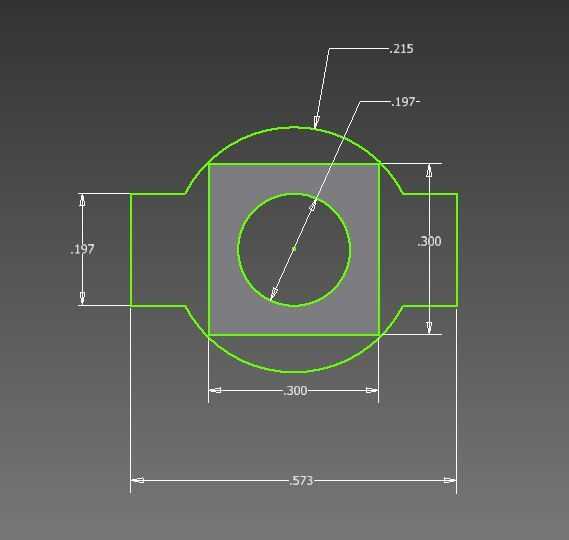

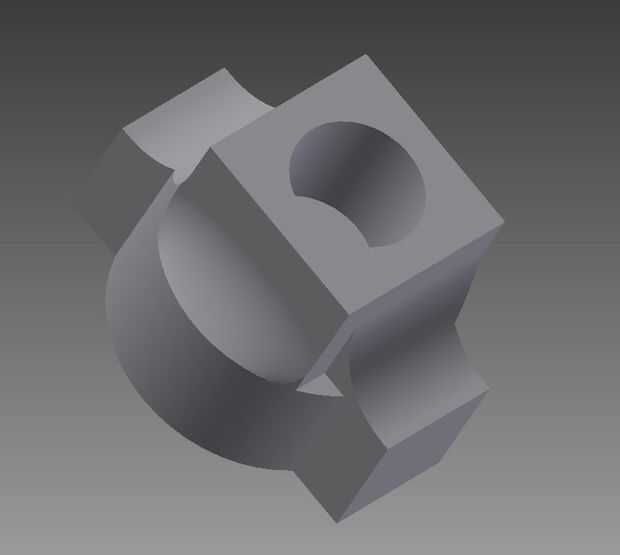

Tengo fe que yo podría hacer esta herramienta especial se hace realidad en TechShop. Surgió un problema inesperado. Las almohadillas de inclinación deben fijarse en su lugar. Los alicates de tornillo eran demasiado flojos. Hice esperanza de pérdida. TechShop sueño consultora fe me aconsejó utilizar la mordaza de mesa enorme para apretar las cosas. Lo utilizado para fijar los marcos de alicates ad de remaches. En ningún momento, se guarda el proyecto y hemos perfeccionado un maravillosas herramientas eficaces... al igual que soñé. Gracias a mi fe y la fe de TechShop.
Nota relacionada:
* Una resistencia serie de la 1/2 Watt se utiliza.
* Piranha potencia carril tiene 3 filas de coductor.
* Instalar cada LED al poder es para hacer su orientación es correcta todo el tiempo
* No mezcle LED con tensión diferente en el mismo tablero. Esto requiere modificaciones.
.
