Piratear un picnic cooler (una cámara termostática) (1 / 5 paso)

Paso 1: La tarea

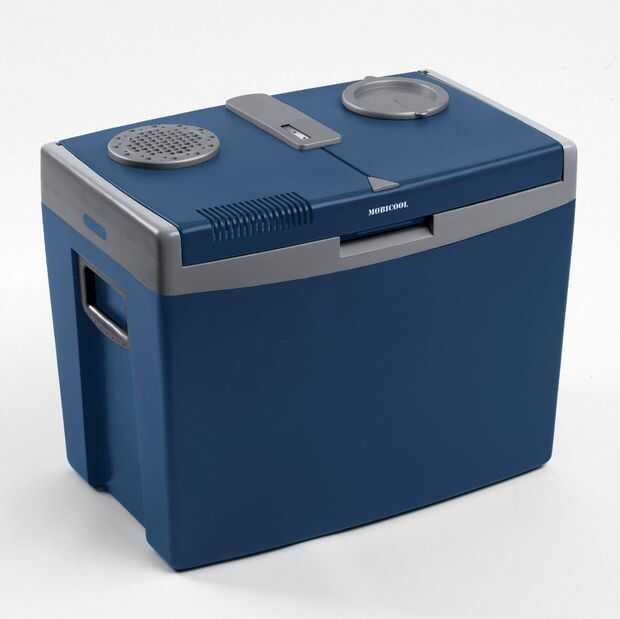

El laboratorio ya tenía un picnic cooler, supuestamente para clima-la prueba de los detectores de radiación (?). Enfriador vino equipado con una bomba Peltier que puede ejecutarse desde la red de AC o 12V DC y tampoco puede calentar o enfriar (dependiendo de la configuración del interruptor) el interior de la caja. Por desgracia, no hay ningún control termostático incorporado, por lo que la temperatura interna sea aproximadamente la temperatura ambiente de menos 20 grados Celsius acerca o calienta hasta 50 grados Celsius y permanece allí (probablemente limitado electrónicamente).

Esto simplemente grita por algún microcontrolador por decisiones.

Además de un picnic cooler, los materiales de od de factura final consistió en:

• una placa arduino
  (hemos utilizado un mini pro 328/ 5V / 16M, simplemente porque son el clon de Arduino más barato en eBay @ $2,83),
• 2 relés (módulos de relé de 5V/1ch de eBay en $0,99),
• 2 momentáneos-botones (robados de colega Klemen)
  [Comentario de Klemen: "prestado no robado. Un día que tengo detrás."],
• un termómetro de electrónica (hemos utilizado un DS18B20, eBay @ $1,04),
• 5 resistencias (ver esquemas, más adelante),
• una pantalla 2 x 16 módulo (módulo compatible HD44780, eBay @ $2,26),
• un regulador de voltaje 7805 (eBay @ $0,90) y sus dos condensadores de desacople,
• una caja de caja eléctrica en la tienda de hardware ($6,00 para el más barato!),
• muchos, muchos, muchos... los cables (profundidades del cajón del supervisor).
