Piratear un picnic cooler (una cámara termostática) (2 / 5 paso)

Paso 2: Ingeniería inversa y el hack

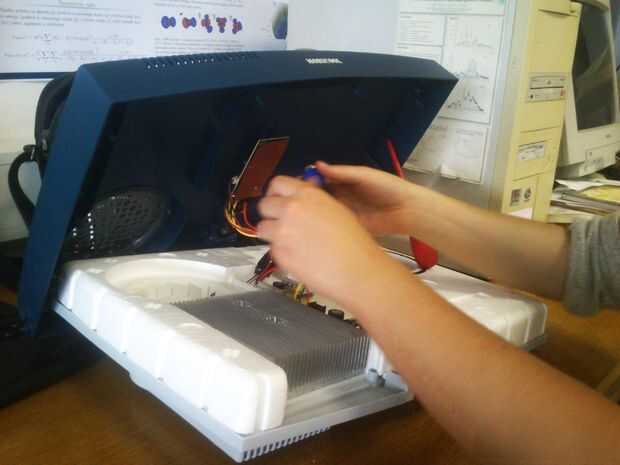

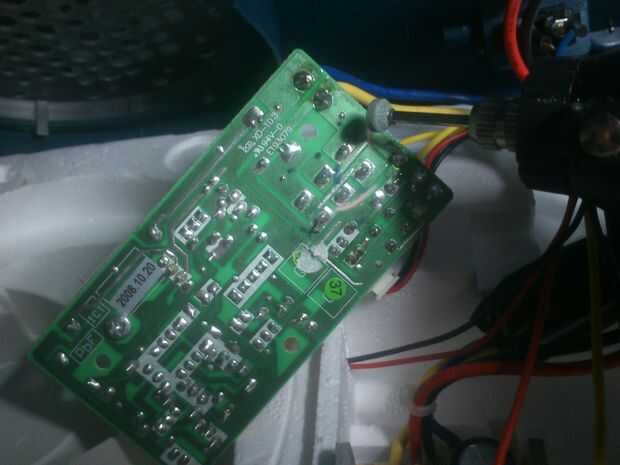

La tapa es donde está la acción. Después de quitar el negro de la espuma "cuerda" (que se extiende el perímetro de la cubierta y actúa para sellar contra corrientes de aire) y desatornillar tornillos de un millón por debajo, las almejas de plástico dos caen abiertas para exponer un gran pedazo de espuma de poliestireno y toda la electrónica.

Nuestro objetivo es las entrañas de la parte inferior del selector de frío de calor. ¿Si se puede cambiar entre estos tres Estados a mano, debería ser posible puentearlo con un puñado de relés, correctos?

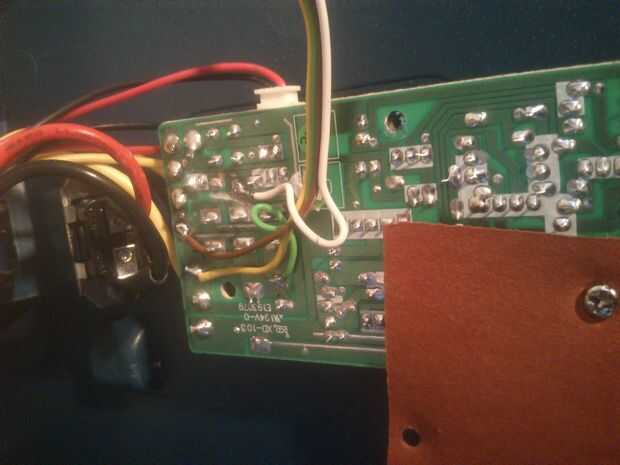

Cuatro rastros ancho cobre conducen al interruptor de tres Estados. Dos de ellos eihave 12V DC entre ellos, independientemente de la posición del interruptor. Los dos restantes son "frío" cuando el interruptor está en la posición OFF y ser energizados con 12V entre ellos para ambos el fresco y las posiciones del interruptor térmico, pero con polaridades opuestas de los dos casos. Lookin' buena! Así que literalmente, el interruptor selecciona la dirección de flujo actual a través del elemento Peltier, que a su vez hace bomba calor allí adentro o hacia afuera. Todos tenemos que hacer es cortar las conexiones del interruptor y ruta utilizando cuatro alambres de grueso (varios amperios de corriente!) a donde Ataremos los relés.
