Piratear un picnic cooler (una cámara termostática) (5 / 5 paso)

Paso 5:

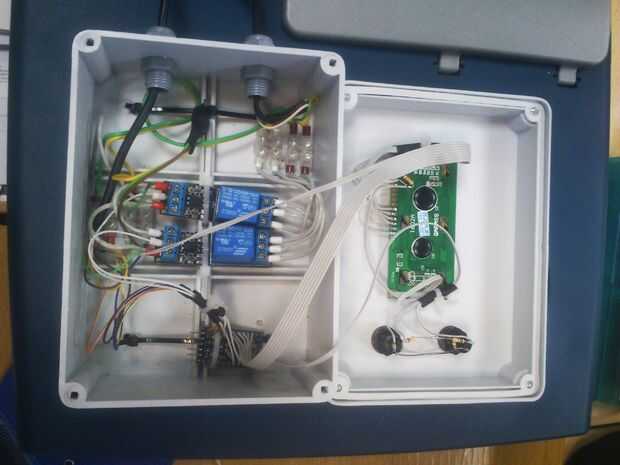

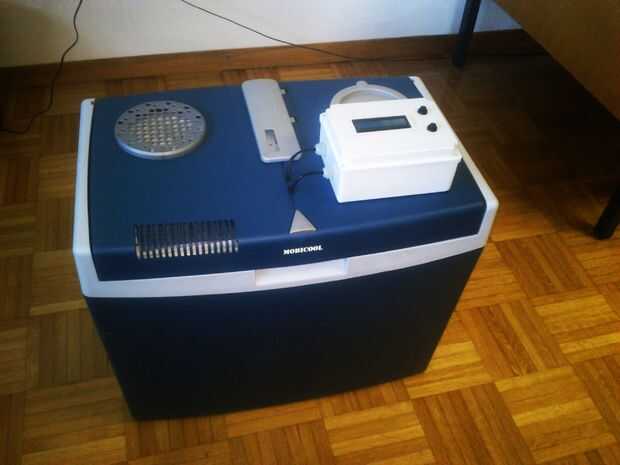

En la parte superior de la cámara que atribuimos una caja en la que fijamos relés y arduino que ya subamos nuestro programa. En el cuadro hacemos los agujeros para los cables del relé y termómetro para conectar a la cámara. Atribuimos una pantalla LCD y botones de la tapa de la caja.
Pin de VCC puede proporcionar 150 mA de la corriente, de que cerca de 30-100 mA se utiliza para procesar el tablero. Porque un relé requiere 85 mA tenemos que suministrar relés de otra fuente. Conectar relés con fuente (12V) que suministra el elemento Peltier. También necesitamos un regulador de voltaje porque estos relés de máxima tensión de entrada es 5V.
El siguiente paso fue probar la cámara. En la sala apareció un gradiente de temperatura porque ventilador elementos Peltier es débil para mezclar el aire. Vamos a intentar resolver este problema con la adición de otro ventilador. Otra razón que el aire cerca de la pared superior de la cámara es más caliente es que la tapa no es tan buena aislado como otras paredes de la cámara. Después de agregar el ventilador y el otro el perfil de temperatura de medición será subir la actualización.
