Paso 3:
Tiempo para colocar un capacitor electrolítico de 100µF. Simplemente observar la polaridad! Sin el condensador, dispositivo de acabado creará relé que 'cantan' melodías de timbre y apenas útil.
Aquí el papel de condensador es almacenar algo recibido de los terminales de altavoz de carga y descarga lentamente a través del transistor de darlington, creando mayor rendimiento más suave.
Por lo menos 10μF es necesario a Lisa señal recibida desde terminales de altavoz, límite superior sin embargo no existen, por lo que podría enganchar un 1000µF o un condensador de valor más alto y que funciona muy bien, y se extenderá el estado de ON del dispositivo, después de una señal de los altavoces desaparecen.
Conectar Ω 470 resistencia y la base del transistor darlington BD681. Conectar el emisor al cable negativo (tierra). Mira los pines del transistor. Descargar hoja de datos si es necesario.
(No estoy seguro si regular transistor npn puede ser utilizado en esta configuración).
Ahora soldar un cable al colector del BD681 y el otro extremo de la soldadura de alambre a uno de los terminales de 5v del relé. * Decidir cuánto longitud de cable que necesita.
El segundo cable al relé de la soldadura.

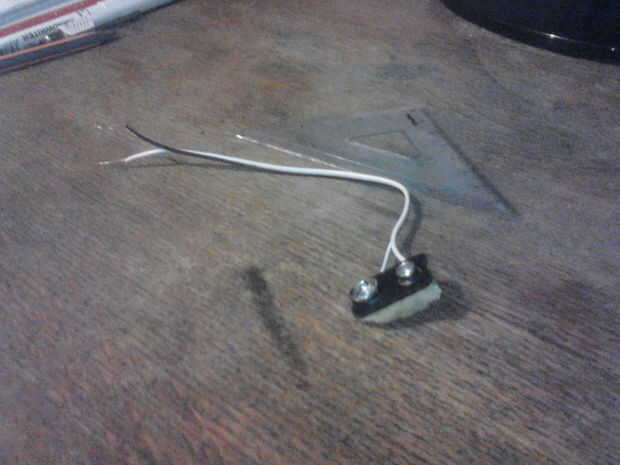

Ahora es necesario un clip de batería de 9 voltios. Puede ser hecho de una vieja batería de 9v. Aquí encontrará instrucciones para ello:

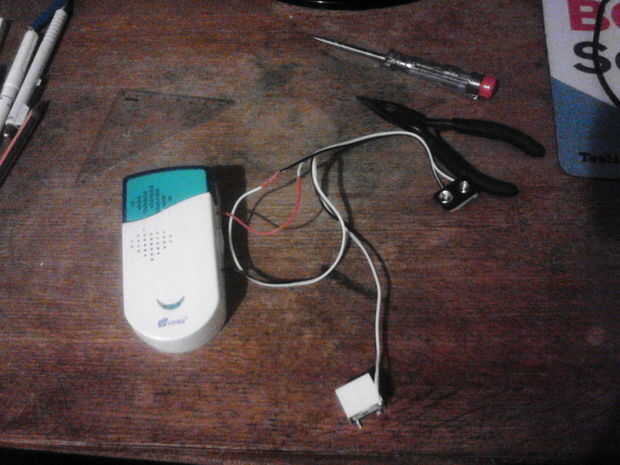

Ahora soldar un cable libre del relais a la terminal positiva del clip de la batería y el terminal negativo al cable que está conectado al negativo (masa) del receptor.
Aislar los terminales con cinta o tubo del encogimiento, cerrar caja, poner las pilas.
Y ya está listo.
