Paso 1: partes
Las piezas siguientes son necesarios para construir la frambuesa Pi PirateBox:
Piezas de frambuesa Pi:

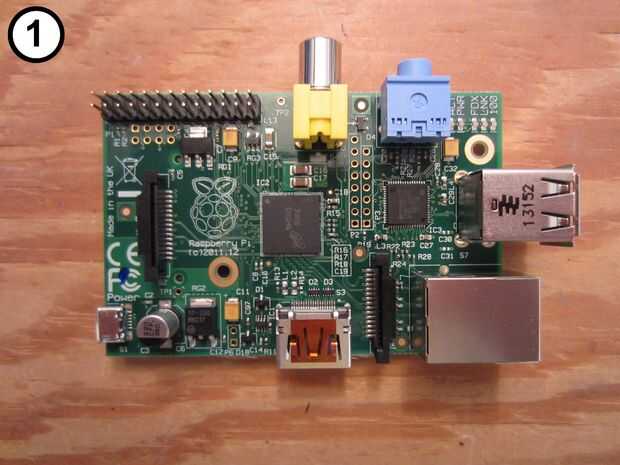

- 1 modelo de frambuesa Pi B 512MB de RAM (disponible en Amazon o Adafruit ID 998) (Foto 1)

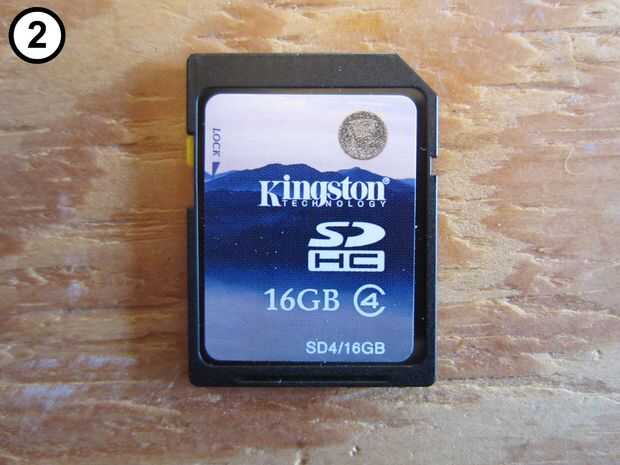

- 1 tarjeta de 16 GB SDHC Clase 4 (Foto 2)

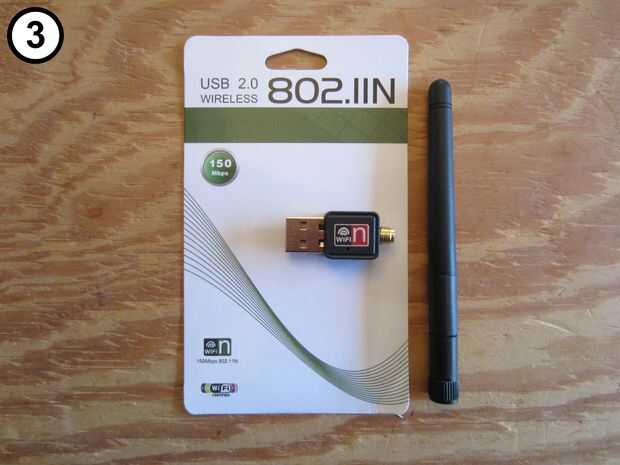

- 1 HK Mini USB WiFi 150Mbps inalámbrico adaptador 150 metros LAN 802.11n/g/b antena (disponible en Amazon) u otro adaptador WiFi compatible para Raspberry Pi (Foto 3)

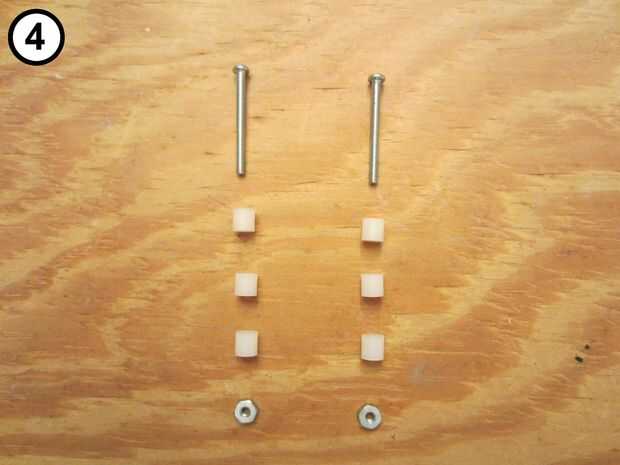

- 2 1 1/4" #4-40 tornillos y las tuercas (foto 4)
- 6 1/4" redondo espaciadores de nylon para tornillos #4 ó #6 (foto 4)
Partes de tablero LED del circuito:

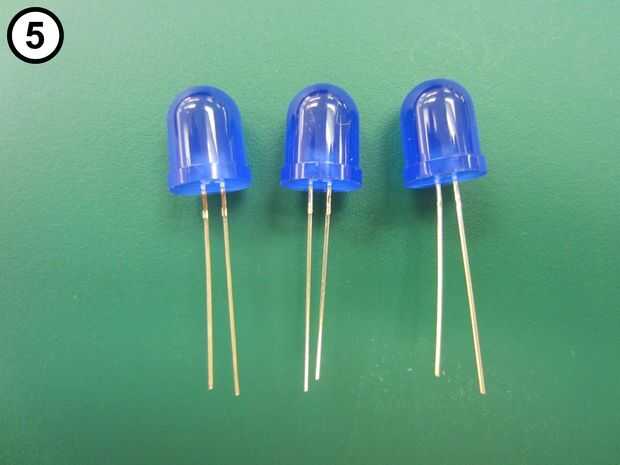

- 3 10mm difundido LEDs azules (Jameco parte núm. 2152147) (Foto 5)

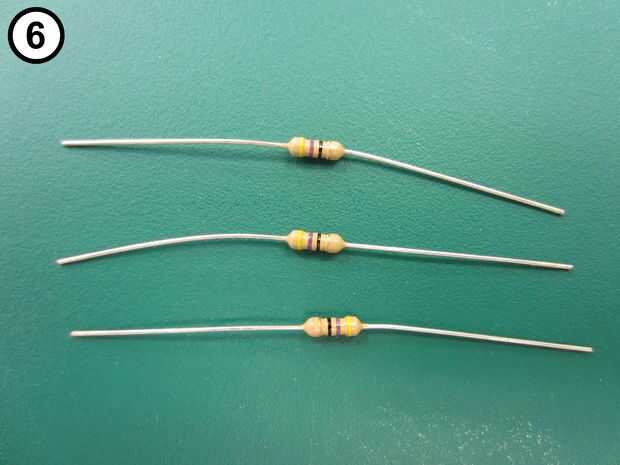

- 3 resistencias de 1/4 watt de 47 ohmios (foto 6)

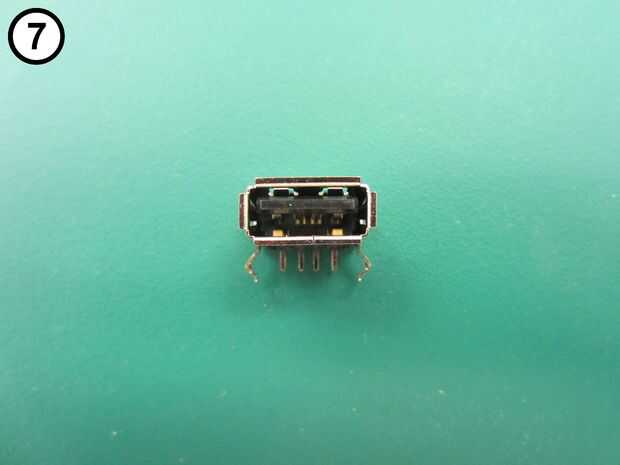

- 1 USB hembra 4 posiciones de soldadura 4 conector de ángulo recto por-agujero (Jameco parte núm. 2096181) (foto 7)

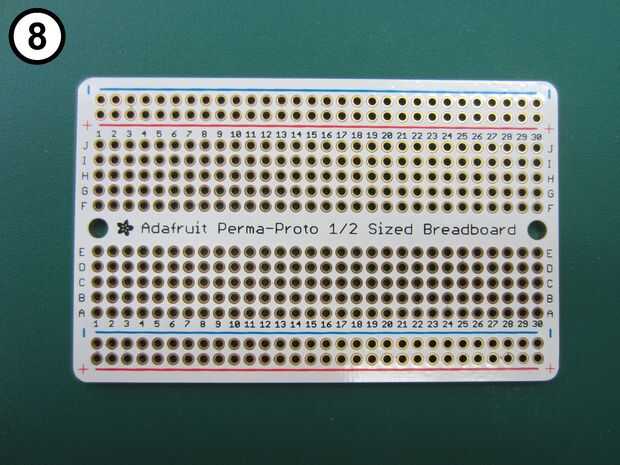

- 1 placa de circuito impreso de tablero tamaño medio Adafruit Perma-Proto (Adafruit ID 571) (Foto 8)

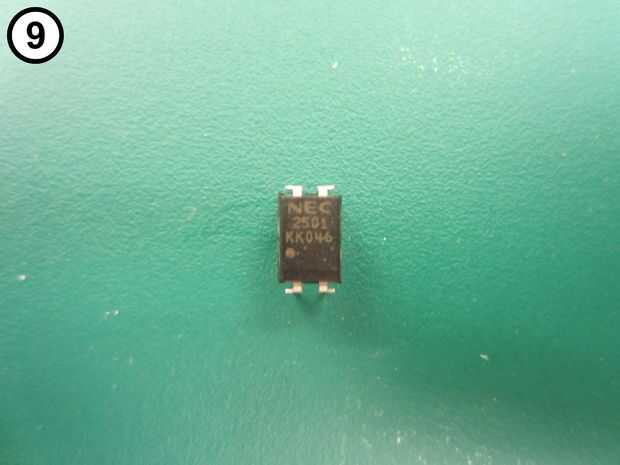

- 1 NPN Optoisolator PS2501-1 (Jameco parte Nº 320653) (Foto 9)

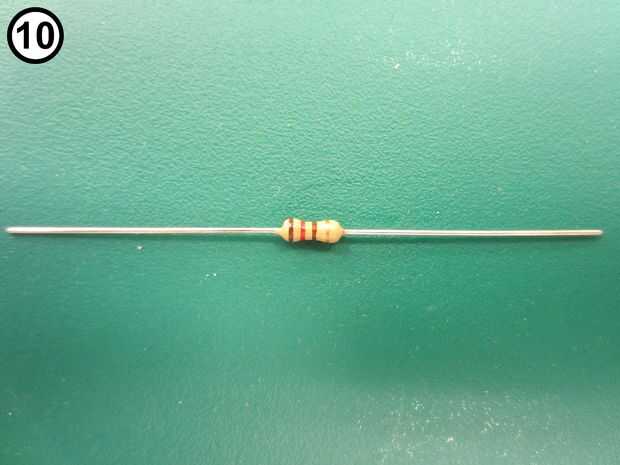

- 1 resistencia de 1/4 watt de 120 Ohm (foto 10)

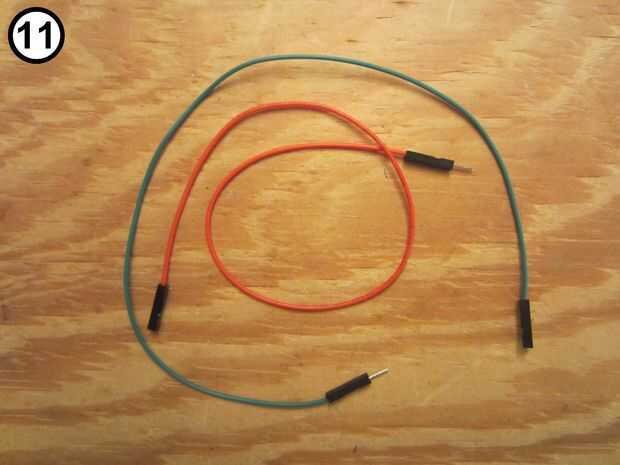

- 2 12" jumper cables (uno de los extremos machos, hembras de un extremo) (número de pieza de Sparkfun PRT-09385) (foto 11)

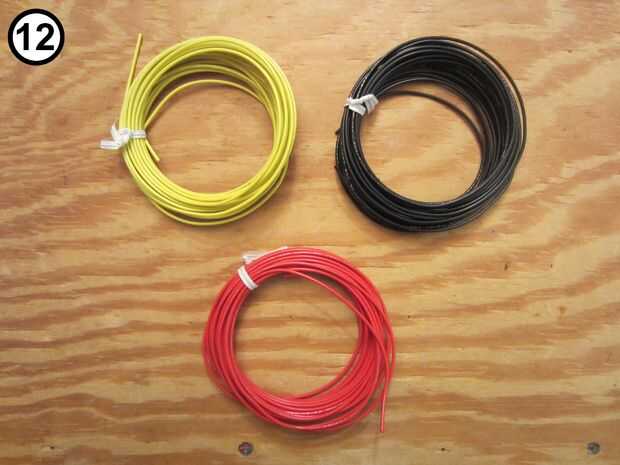

- Cable de conexión núcleo sólido de 24 AWG (foto 12)

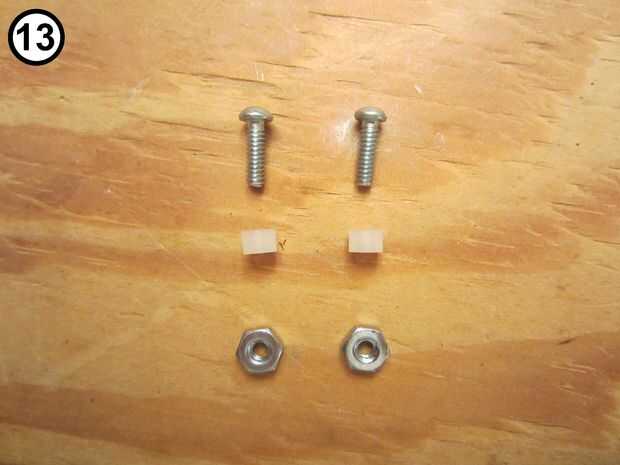

- 2 3/8" #4-40 tornillos (cabeza redonda) y tuercas (Foto 13)
- 2 ronda los espaciadores de nylon para el tamaño #4 tornillo, 0,187" diámetro exterior 0,115" diámetro interior, 1/8" longitud (Amazonas parte B000FP7TY0) (Foto 13)
Interruptor de apagado de piezas:

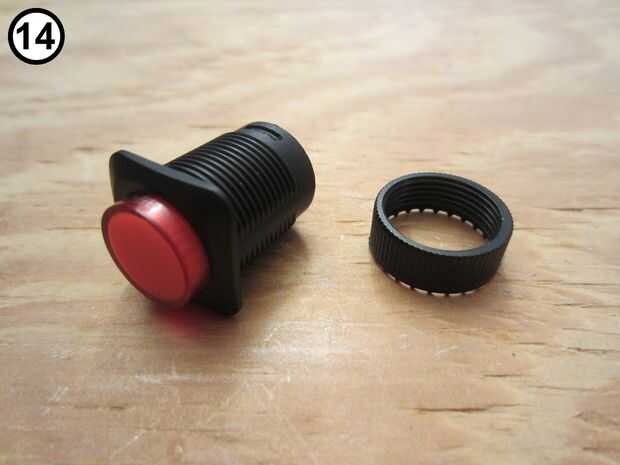

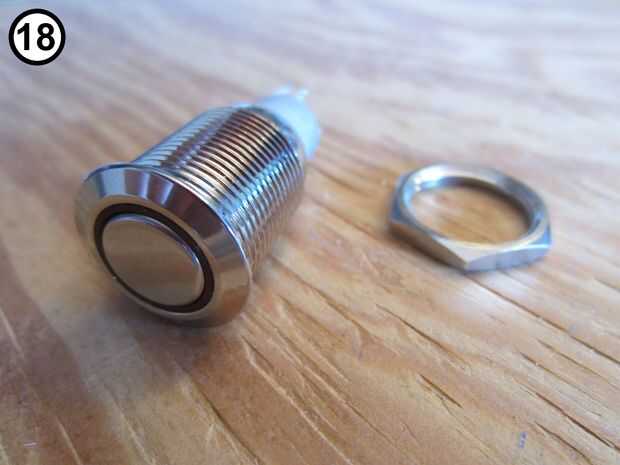

- 1 16mm iluminado rojo pulsador interruptor momentáneo (Adafruit ID 1439) (Foto 14)

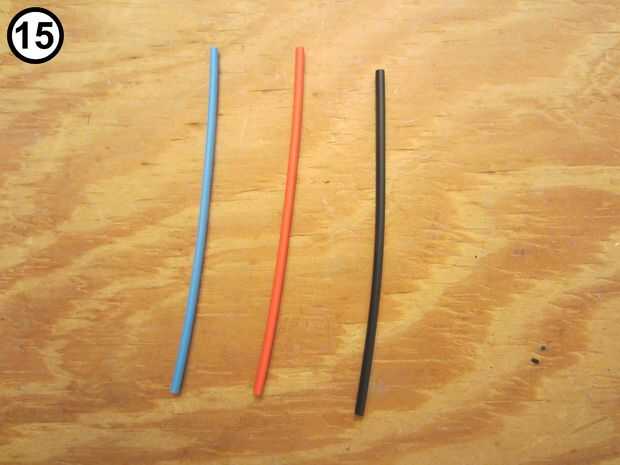

- (1/16 de pulgada de diámetro) de la tubería del encogimiento del calor (foto 15)

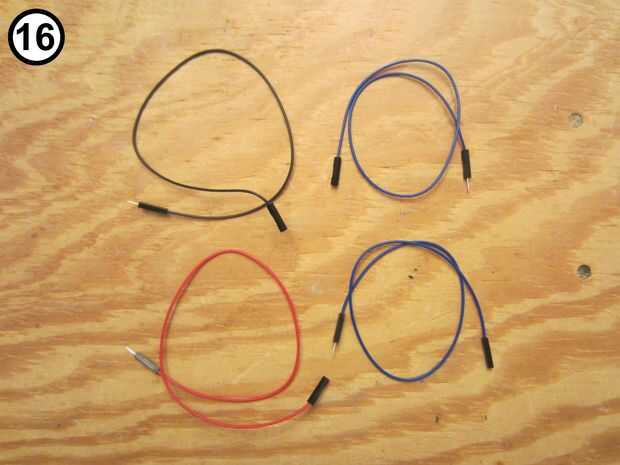

- 4 12" jumper cables (uno de los extremos machos, hembras de un extremo) (número de pieza de Sparkfun PRT-09385) (foto 16)

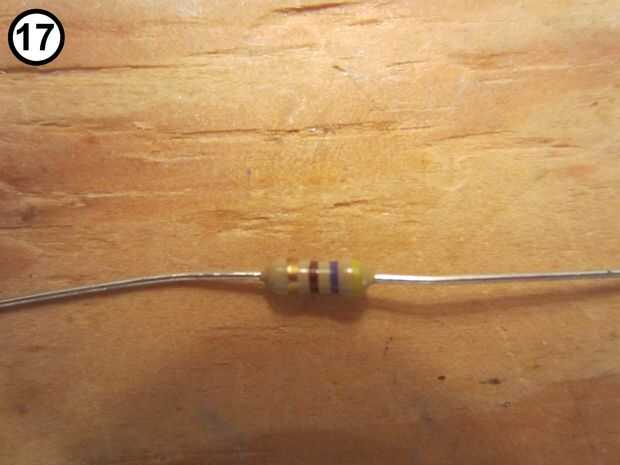

- 1 resistencia de 1/4 watt de 470 Ohm (Foto 17)
Hardware para la placa frontal:

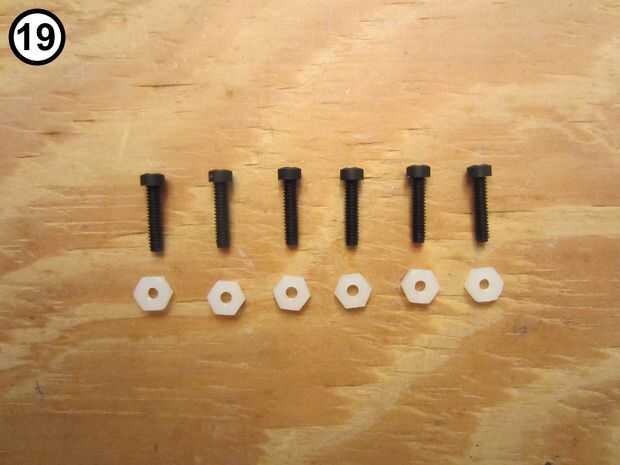

- 6 1/2" #4-40 tornillos (yo usé tornillos de nylon negro para el negro placas y tornillos de zinc de las placas frontales de plata) (Foto 19)
- 6 #4-40 tuercas de tornillo de máquina (Foto 19)
Cables y Cable de montaje:

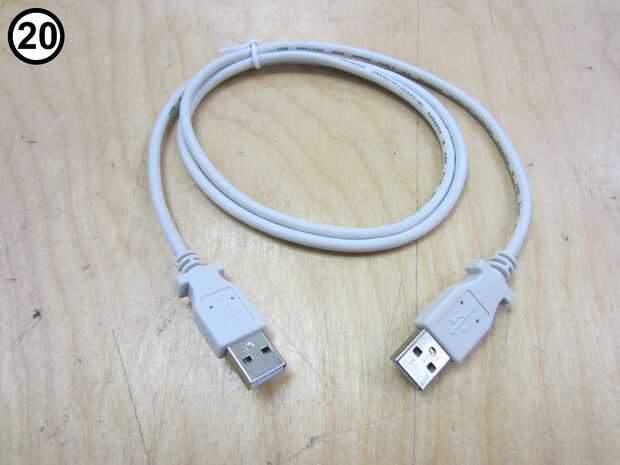

- 1 USB tipo A macho a tipo un cable masculino (foto 20)

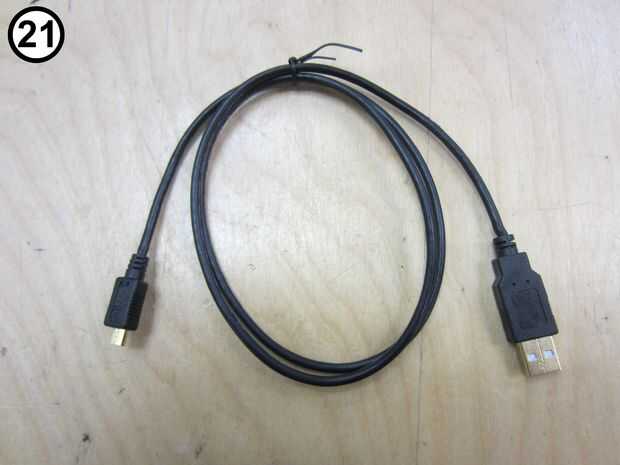

- 1 USB tipo A macho a micro USB macho cable (Foto 21)

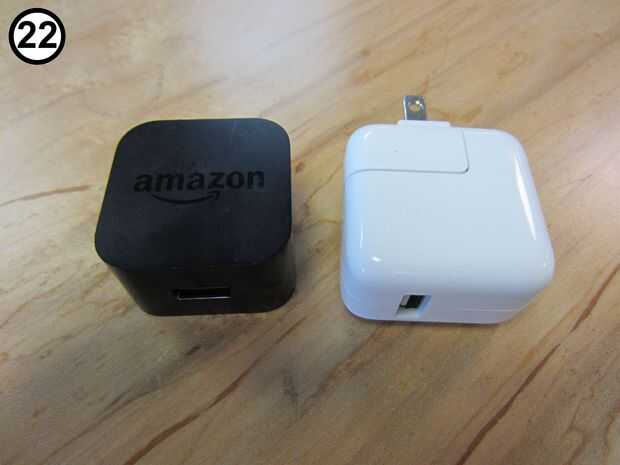

- 2 adaptadores de corriente USB (5 voltios a 1 amp) (foto 22)

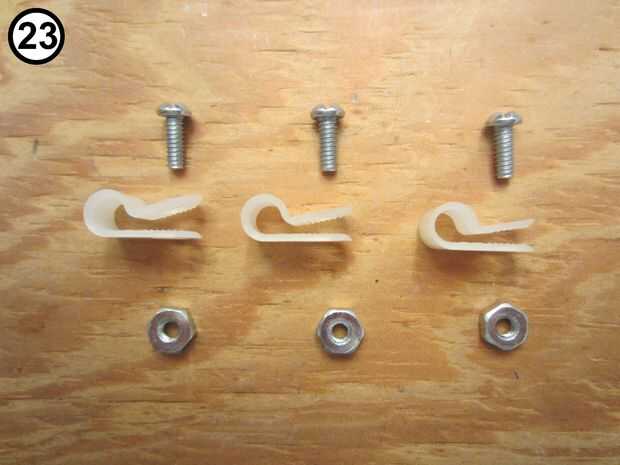

- 3 abrazaderas de nylon para cable 3/16" de diámetro (Jameco parte #173729) (foto 23)
- 3 3/8" #6-32 tornillos y tuercas (foto 23)

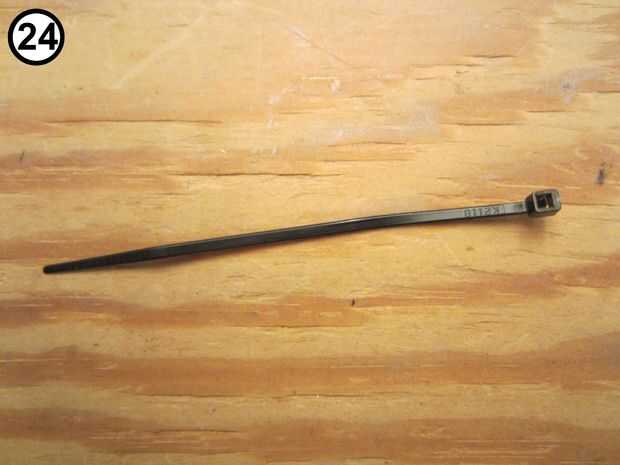

- Ataduras de cables cortos (foto 24)
Caso de piezas:

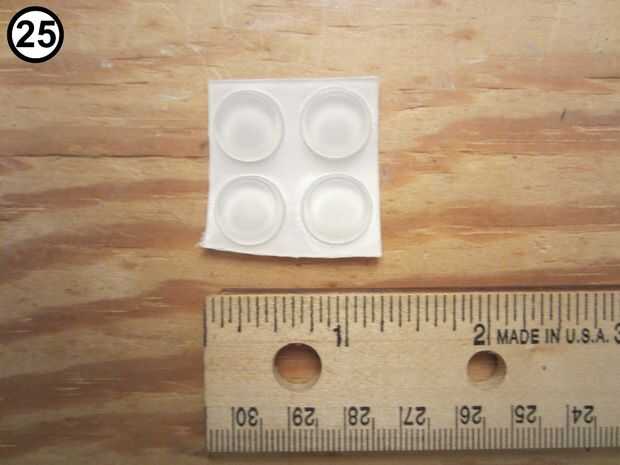

- 4 caucho/plástico adhesivo del uno mismo de pies/topes (altura 1/4") (foto 25)
- 1 18 "x 24" hoja 1/8"(3mm) contrachapado de abedul
- 1 8 "x 3" hoja de 1/8" signo iluminación blanca 40% o 60% transparencia acrílico (disponible de los plásticos de grifo)
Materiales de acabado:

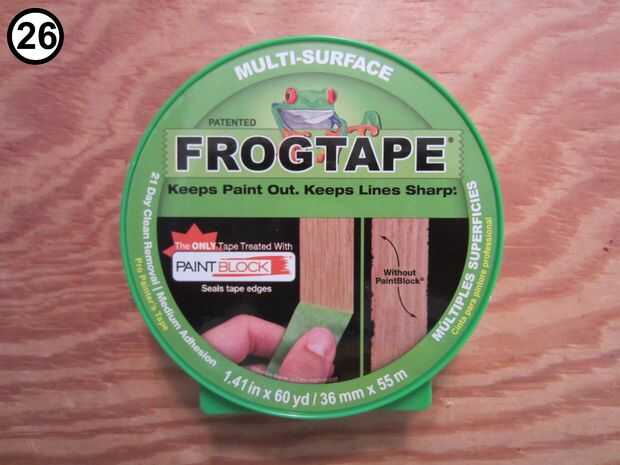

- Cinta de pintor (foto 26)

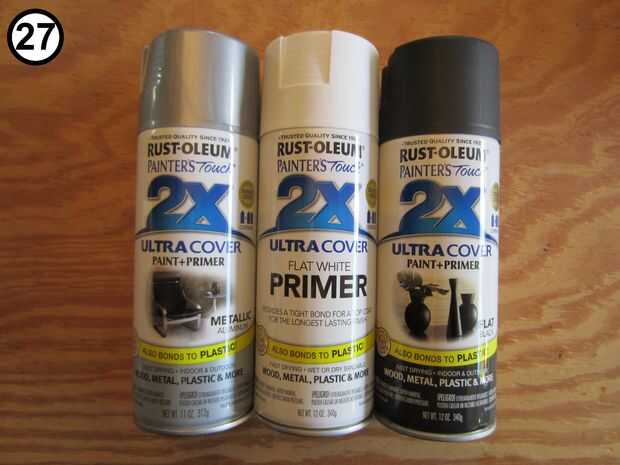

- Pintura en aerosol negra plano (Foto 27)
- Pintura en aerosol blanca plana (Foto 27)
- Pintura de aerosol de plata metálica (Foto 27)

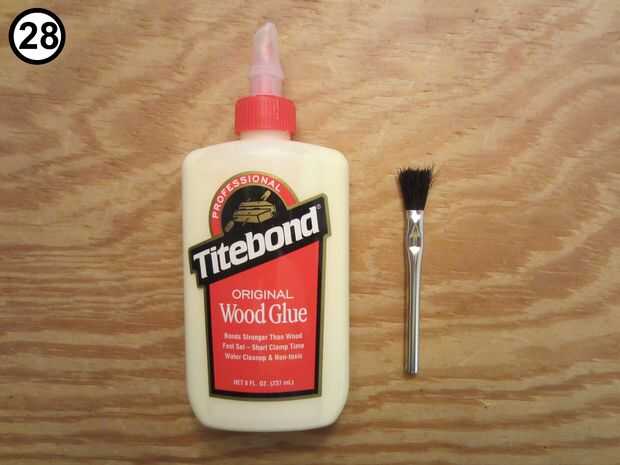

- Pegamento para madera (foto 28)
- Cepillo pequeño (foto 28)

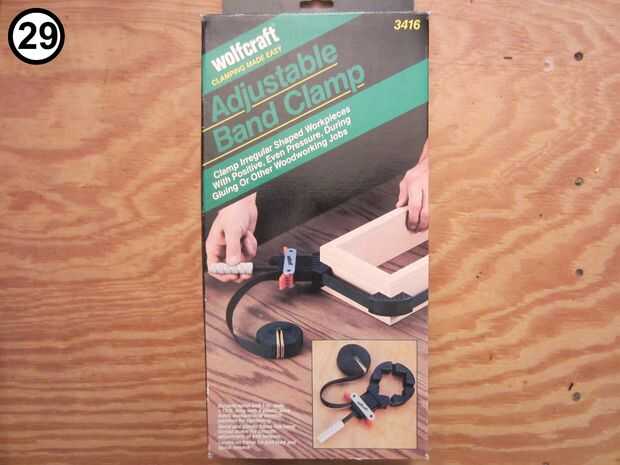

- Abrazadera ajustable para pegar (foto 29)
Herramientas (no mostrados):
- Grabadora y cortadora láser
- Cautín y soldadura
- Cortador de alambre / el alambre de tijeras para chapa
- Peladores de alambre
- Alicates de punta
- Destornillador (pequeño cabeza de Philips)
- Pistola de aire caliente, más ligero, o fósforos para tubería del encogimiento del calor
Equipo para instalar software de frambuesa Pi (no mostrado):
- Monitor de equipo compatible con HDMI
- Teclado USB
- Ratón del USB
- Cable Ethernet
