Paso 2: Cortar las piezas del caso con un cortador del laser
El primer paso es cortar las piezas para el caso de una hoja de contrachapado de abedul de 1/8"(3 mm). Un cortador del laser de Epilog de 45 vatios en TechShop fue utilizado para cortar y grabar las partes. Todas las partes del caso se pueden cortar de una hoja de 18 "x 24" de la madera contrachapada.
Los valores de corte de láser utilizados fueron:
- Trama: Velocidad 30 potencia 60
- Vector: Velocidad 10 potencia 85
- Frecuencia: 500
Las piezas terminadas son:

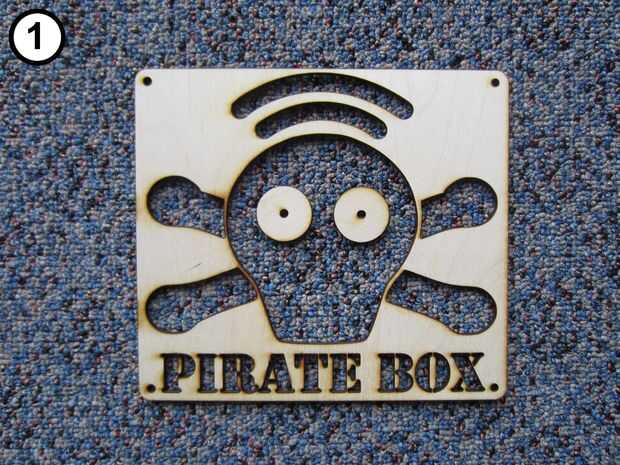

- Placa frontal con los ojos (Foto 1).

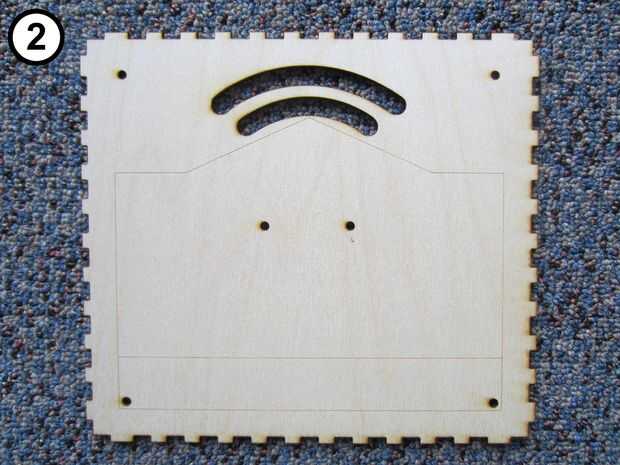

- Superior de la caja (Foto 2): la placa frontal se montará en esta parte.

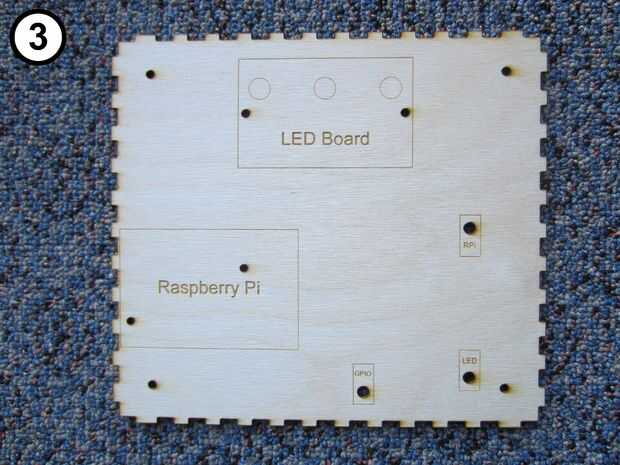

- Fondo de la caja (Foto 3). El diseño incluye grabado que muestra donde se va a montar toda la electrónica.

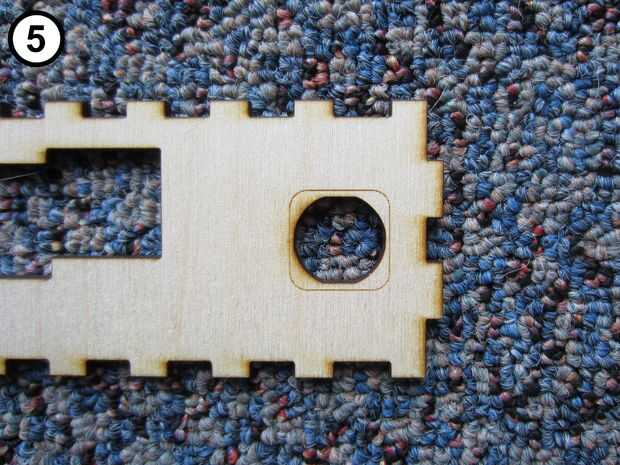

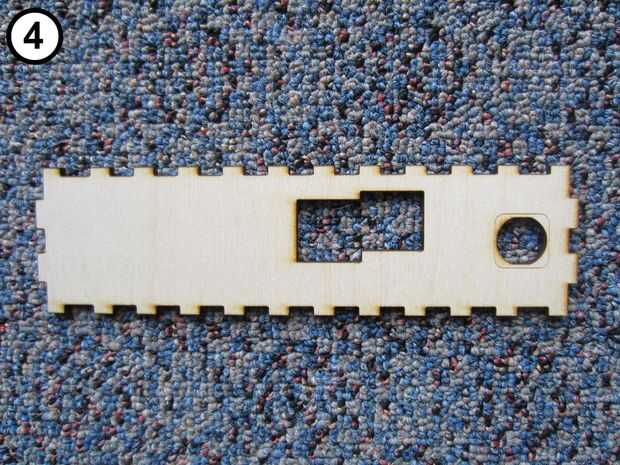

- Lado con los recortes para los puertos de frambuesa Pi LAN y USB y el interruptor de parada (foto 4). Hay grabado alrededor del recorte para ayudar a asegurarse de que el interruptor esté correctamente alineado (Foto 5).

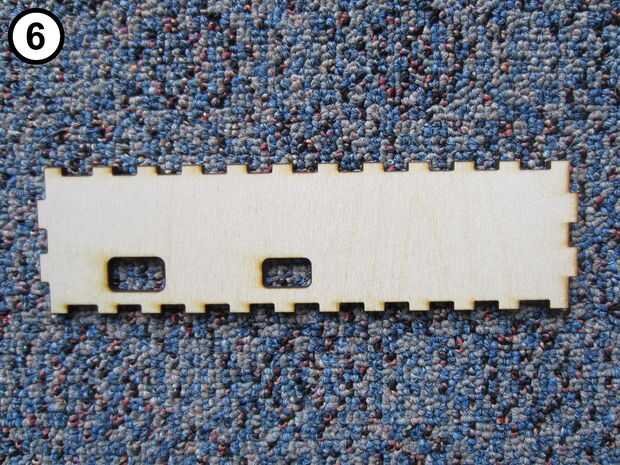

- Lado con los recortes de los cables de alimentación de energía USB (foto 6).

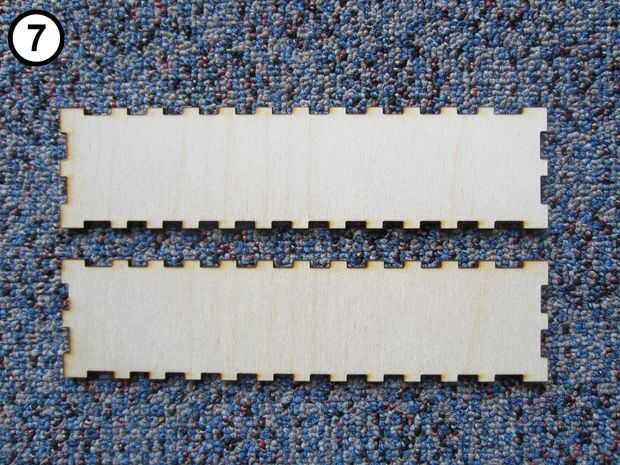

- Dos caras para el lado largo de la caja (foto 7).
A continuación, el cortador del laser fue utilizado para cortar un panel de 1/8" 40-60% signo transparente iluminación blanco acrílico. Esta parte se colocará en el panel superior y se utiliza para difundir la luz de LED azul.
La configuración de cortador láser utilizada para cortar el acrílico fueron:
- Vector: Velocidad 10 90 frecuencia: 2500

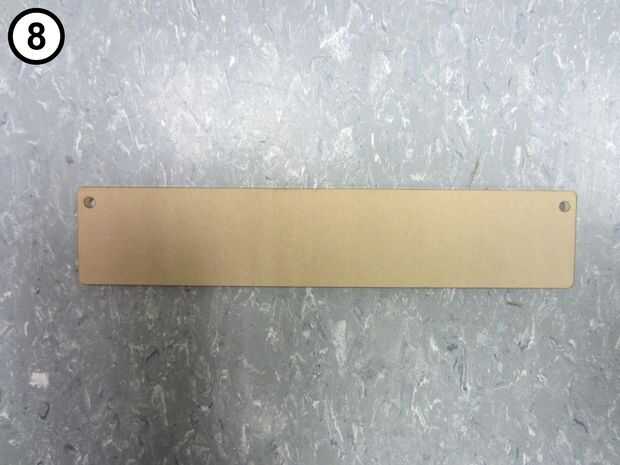

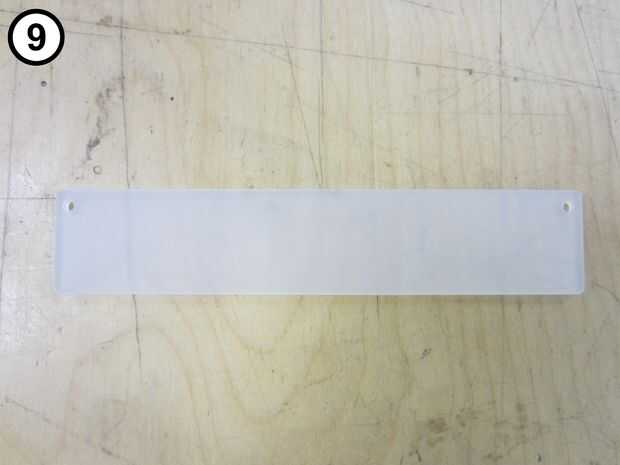

La parte de acrílico cortada se muestra en la foto 8 (con el papel protector sobre) y Foto 9 (con el papel de quitar).
Los archivos de diseño de corte láser están en el archivo ZIP adjunto a este paso. El archivo contiene archivos Encasulated PostScript (.eps) para los diseños y CorelDraw (.cdr).
