Paso 7: Construir la placa de circuito de LED
La tarjeta de circuitos del LED se encuentra en el panel frontal de acrílico y se ilumina cuando la frambuesa Pi Wi-Fi está funcionando. Montarlo como sigue:

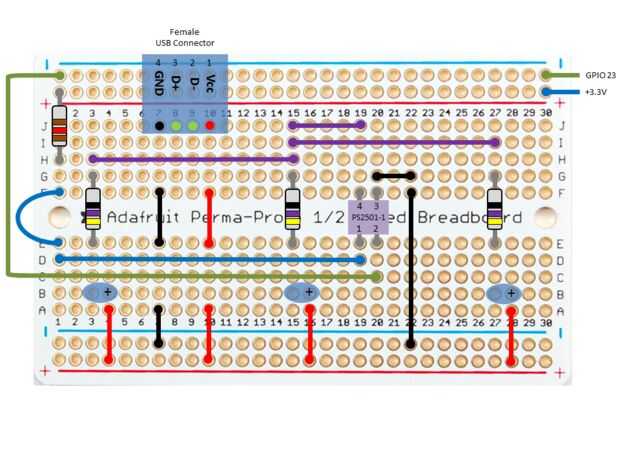

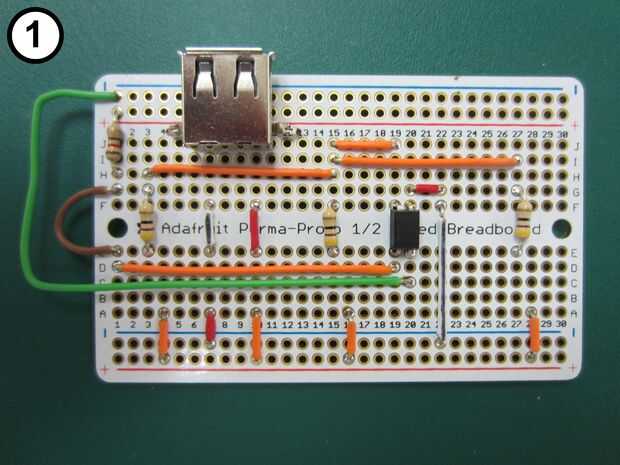

- Usando el diagrama como guía, soldar todos los componentes a la placa de circuito. La soldadura de las piezas en este orden: (1) cables, (2) resistores, (3) optoisolator, LEDs (4) y (5) del conector USB. Asegúrese de que soldar el optoisolator exactamente como se indica con los números en el diagrama (habrá un pequeño punto en el chip por el pin 1). También asegúrese de que soldar los LED con la polaridad correcta como se muestra en el "+" en los LEDs en el diagrama. El cable más largo que sale de lo LED es el cable positivo (+). Después de soldar todos los componentes, cortar los cables en la parte inferior de la placa de circuito. El circuito final se muestra en la foto 1.

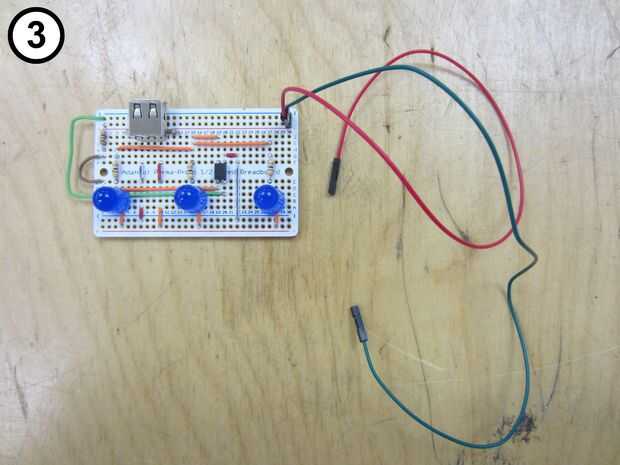

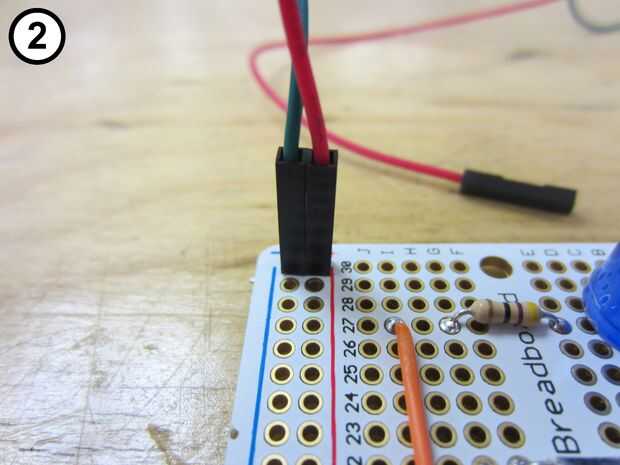

- La soldadura de los extremos macho de dos de los cables de puente macho/hembra de 12" a la placa de circuito como se muestra en la foto 2. Corte los cables en la parte inferior de la placa de circuito. El tablero completamente por cable se muestra en la foto 3.

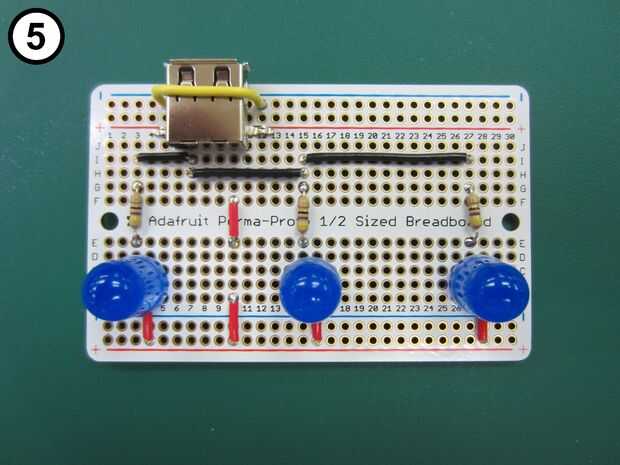

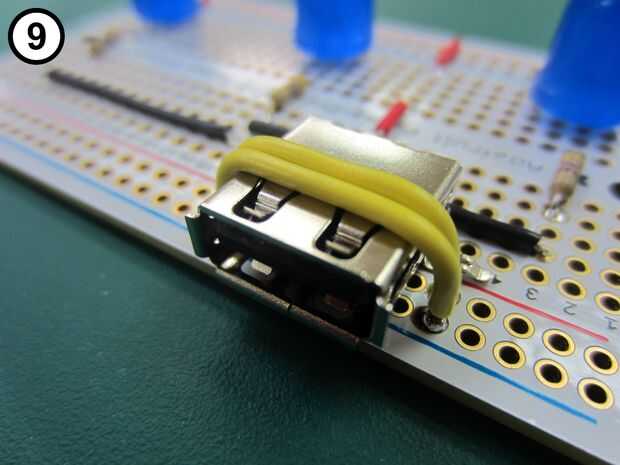

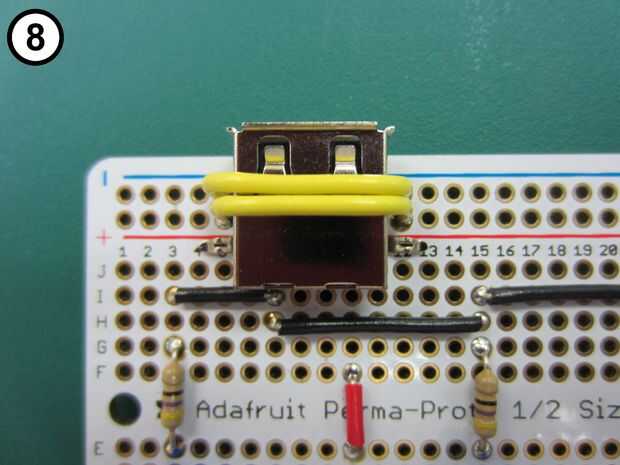

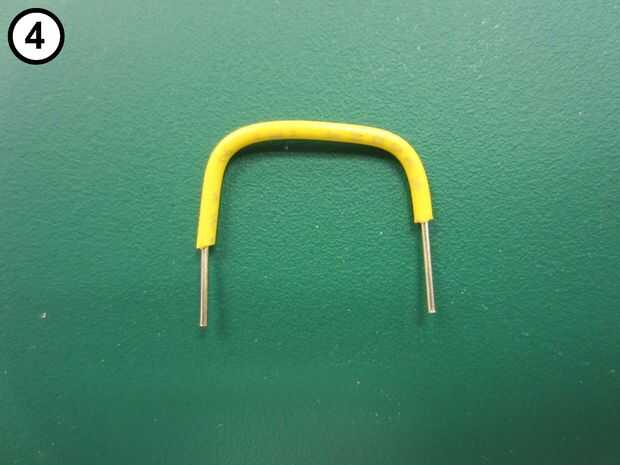

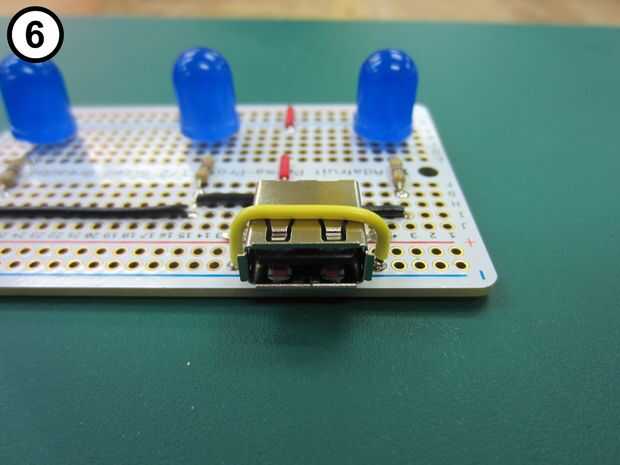

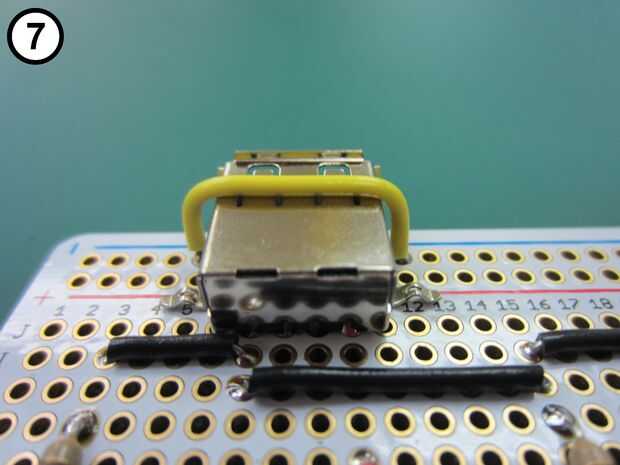

- El conector USB es sostenido en lugar por soldadura cuatro conexiones y necesidades de apoyo adicional para garantizar no interrumpir si el cable es tirado. Reforzar el conector de corte y desforrado dos trocitos de alambre como se muestra en la foto 4. Poner los cables en el conector USB y en lugar de la soldadura como se muestra en las fotos 5 a 9. Recorte los extremos de los cables en la parte inferior de la placa de circuito. Asegúrese de que los cables se colocan paralelos como se muestra en la figura 8. Si los cables se colocan de esta manera, la voluntad no tiene ningún efecto sobre los sistemas electrónicos.

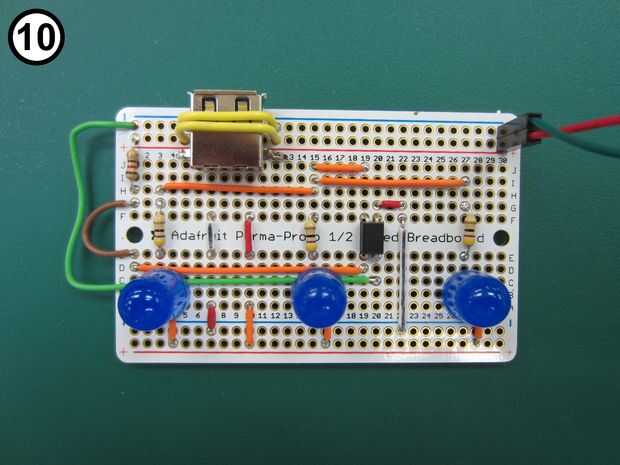

El tablero de LED totalmente terminado se muestra en la foto 10.
