PirateBox frambuesa Pi (8 / 21 paso)

Paso 8: Preparar el interruptor

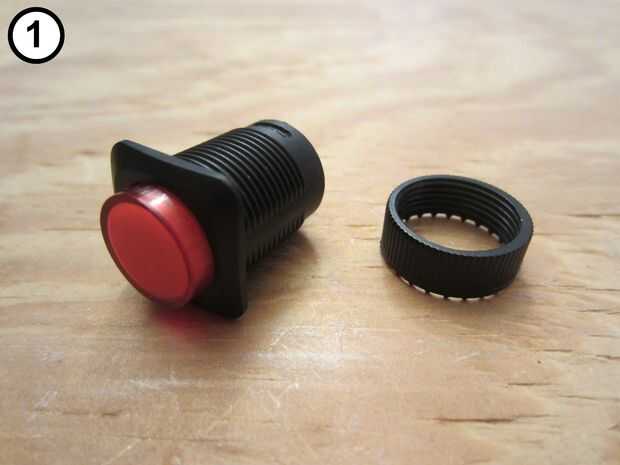

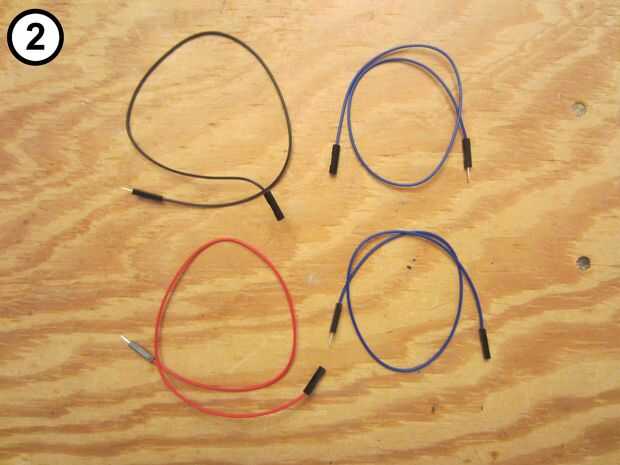

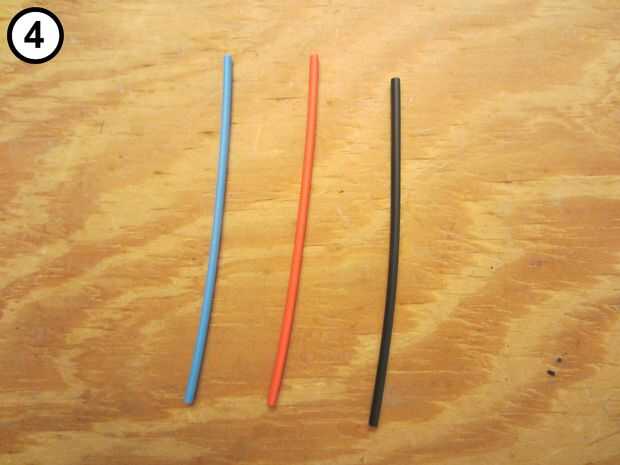

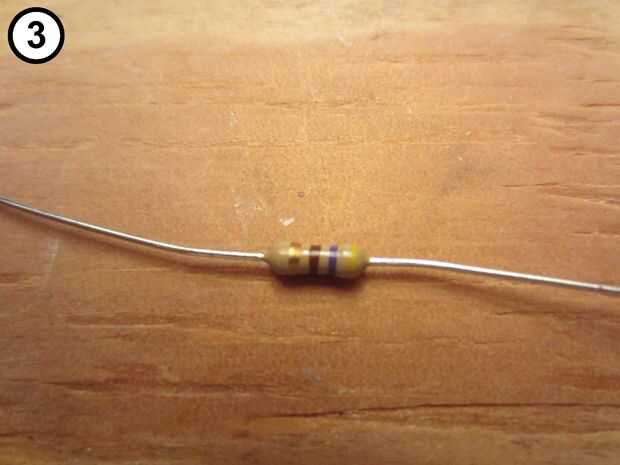

Utilizando los siguientes elementos: interruptor de botón (Foto 1), puente de cables de resistencia de 470 ohm (Foto 2), (Foto 3), y calor (foto 4) de la tubería del encogimiento, preparar el interruptor:

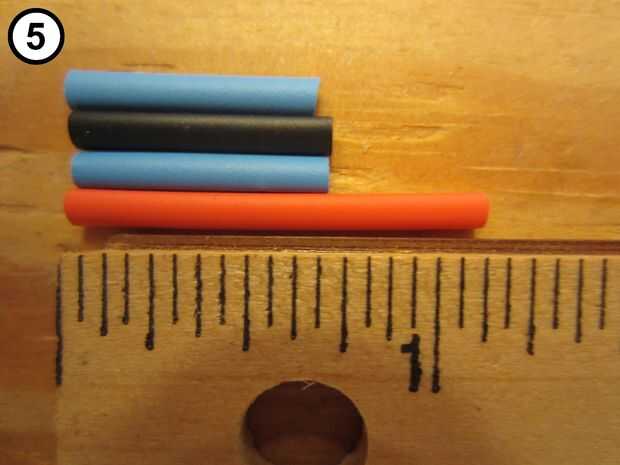

  1. Tubería del encogimiento del corte cuatro longitudes de calor como se muestra en la foto 5.

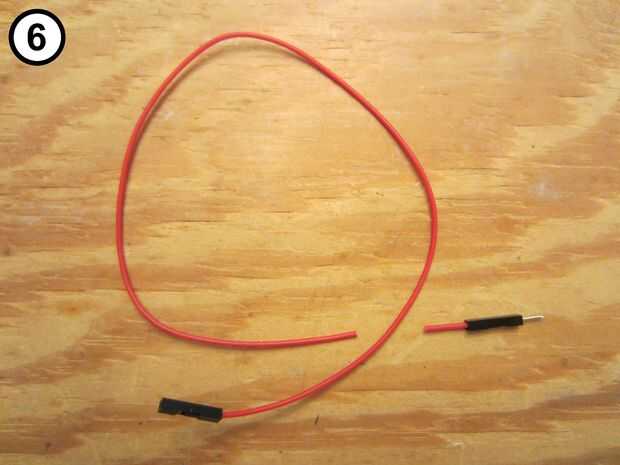

  2. Corte los extremos macho de los cables de puente (foto 6).

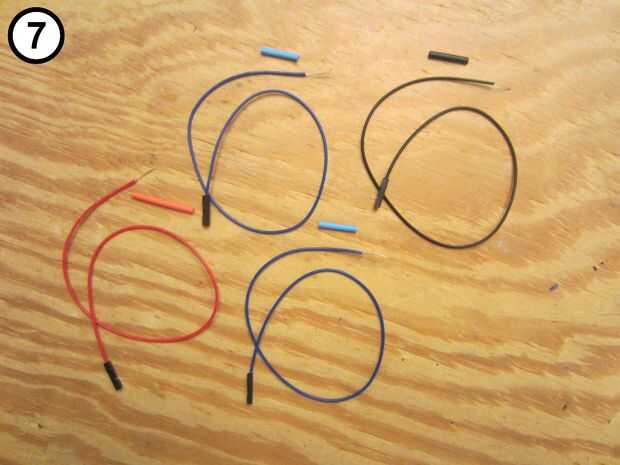

  3. Pele los extremos de los cables (foto 7).

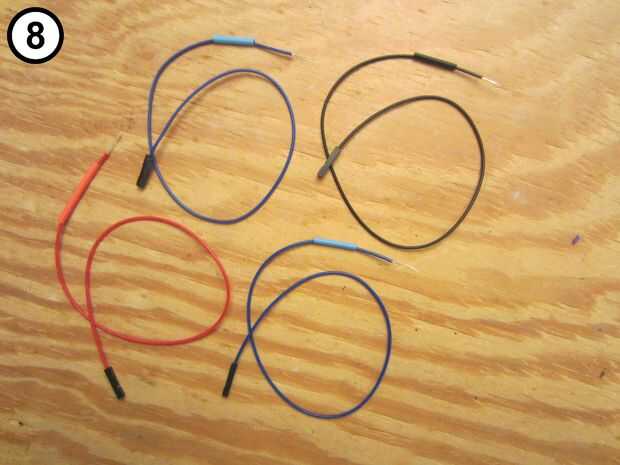

  4. Deslice el encogimiento del calor de la tubería en los cables (Foto 8).

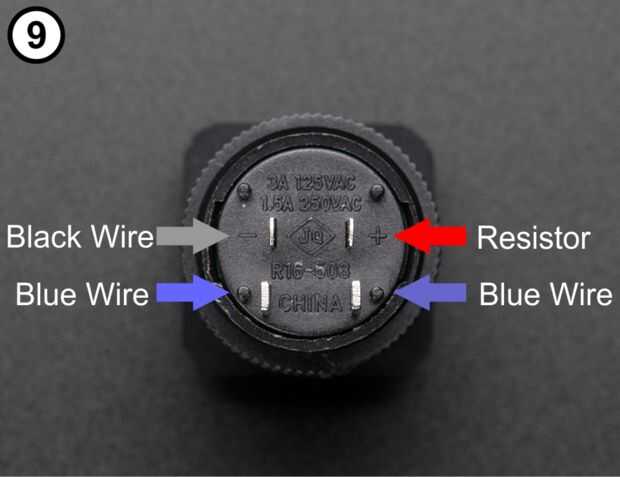

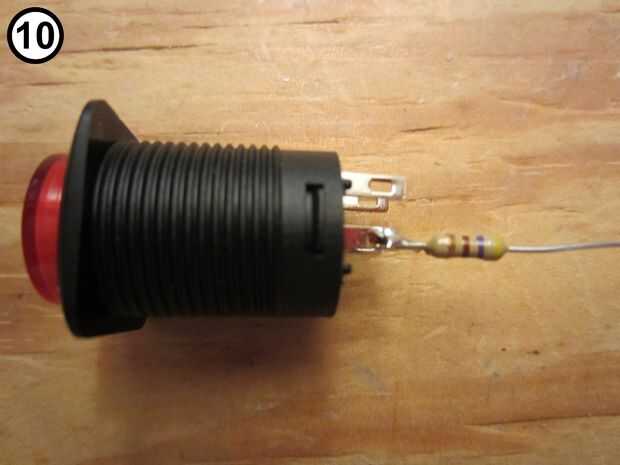

  5. Con foto 9 como guía a los terminales del interruptor, suelde la resistencia a la terminal positiva (+) (foto 10).

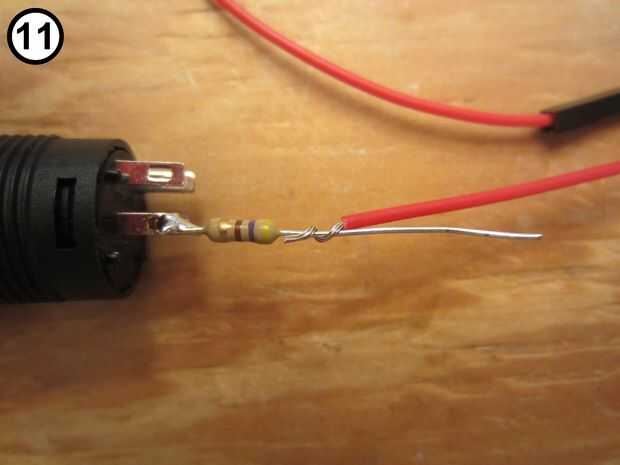

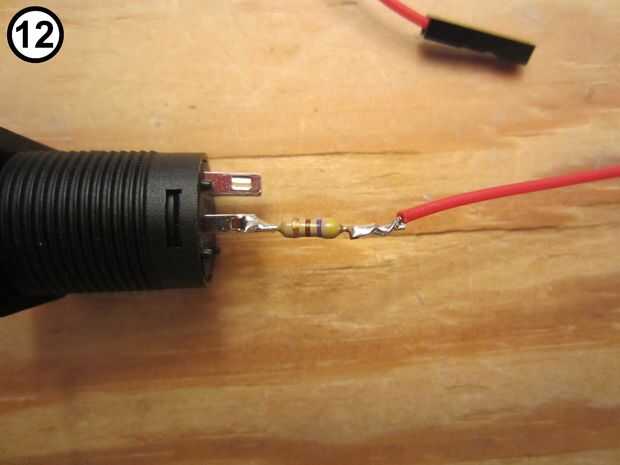

  6. Colocar y soldar el cable rojo a la resistencia (fotos 11 y 12). Corte el exceso de cable en la resistencia.

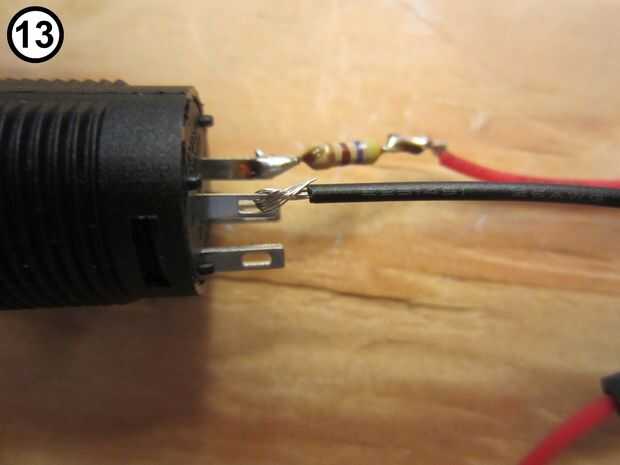

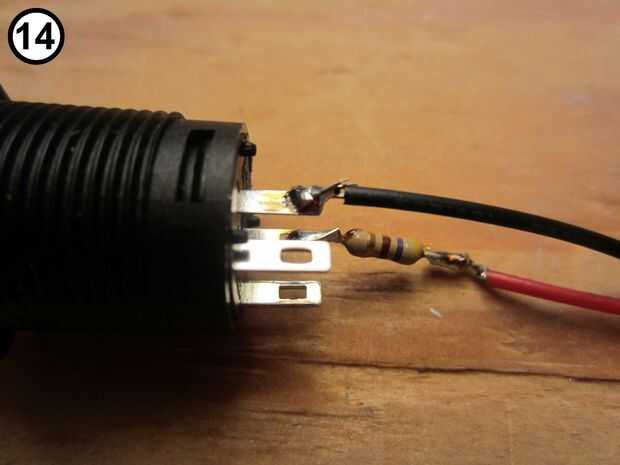

  7. Colocar y soldar el cable negro a la terminal negativa (-) (fotos 13 y 14) usando la foto 9 como guía.

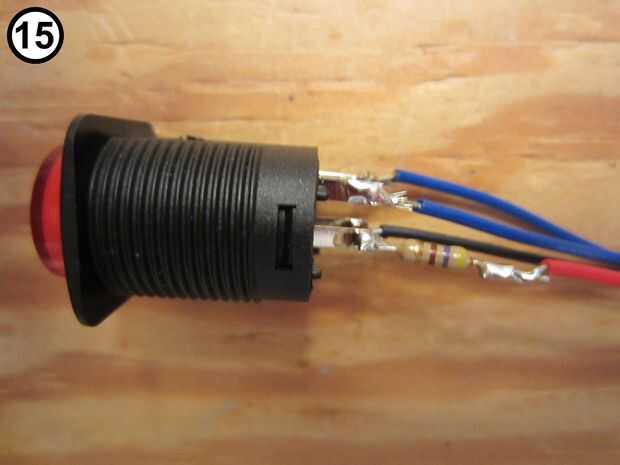

  8. Colocar y soldar los cables azules a los terminales restantes (foto 15).

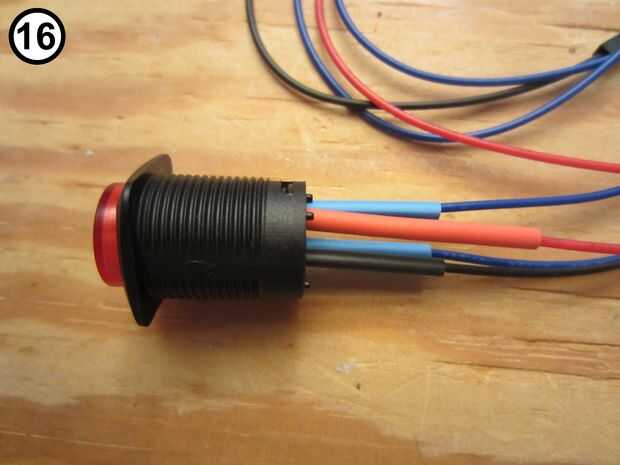

  9. Deslice el tubería sobre la resistencia y sobre los expuestos cables soldados a los terminales (foto 16) del encogimiento del calor.
  10. Utilice una pistola de aire caliente, más ligero, o combinar para la tubería del encogimiento.

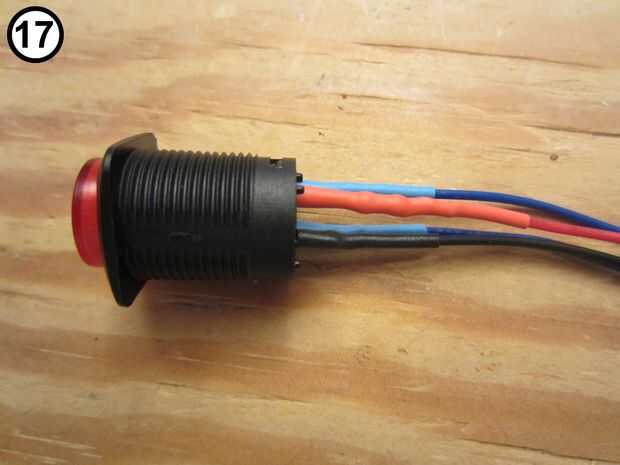

El interruptor completo se muestra en la foto 17.
