Pisapapeles electrónico (4 / 8 paso)

Paso 4: Formas de onda de voltaje

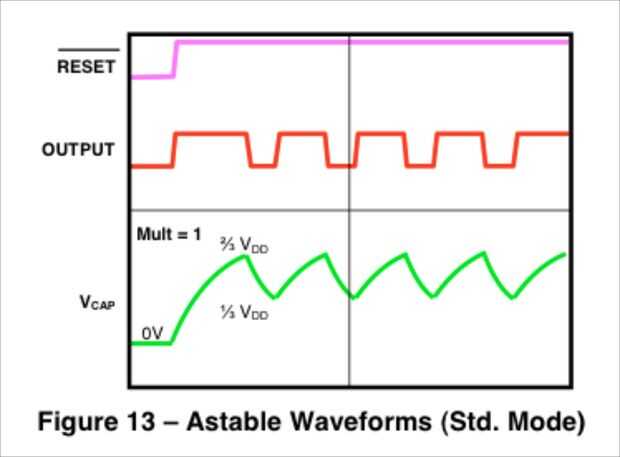

El diagrama muestra cómo el voltaje de ciclos en el pin de salida y el condensador de temporización.  Después de la activación inicial del circuito, se establece la operación de estado estacionario y la tensión del condensador ciclos entre 1/3 y 2/3 de la tensión de alimentación.  En su ascenso hacia arriba, el voltaje en el pin de salida es alto, VDD; en su descarga hacia abajo, la tensión de salida es baja, 0V.

Las longitudes de la conexión y desconexión períodos son determinados por los valores de RA, RB y CT.  El tiempo en es inherentemente más apagado debido a la resistencia para la carga del condensador es RA + RB, mientras que la resistencia de la descarga es a RB.  Con el fin de lograr un tiempo de menos que el tiempo de apagado, conectamos el LED con su cátodo para el pin de salida y su ánodo - a través de un resistor adecuado - a la tensión de alimentación.  De esta manera, el LED se enciende cuando la salida es baja y es cuando el pin de salida está alta. Esto da un ciclo de trabajo de RB/(RA+2RB), que es la proporción de tiempo que el pin de salida es bajo para el tiempo total del ciclo.  El condensador de temporización contribuye al ciclo completo de tiempo o período, según la siguiente expresión: 0.695 (RA + 2RB) CT.

Estas ilustraciones son tomadas (con permiso) de la hoja de datos que Silicon energetica ha preparado para estos chips.  También se ha preparado una hoja de aplicaciones que muestran cómo estos chips se pueden utilizar para una variedad de propósitos.  Estas hojas de información están muy bien hecho - muy claro y bien ilustrado.
