Paso 5: El circuito de pisapapeles
RA = 10M
RB = 47K
CT = 0.22uF
RL = 47
CS = 1.0F
Estos valores dan un período de cerca de 1.5 segundos y un ciclo de trabajo de la poco menos de 1/2%. Entre flashes, el circuito se dibuja bajo 6uA. Así que la potencia media consumida es muy baja y la luz intermitente se encenderá por alrededor de 40 horas la energía almacenada en el supercapacitor CS. Esto lo lleva a través de la noche y aún cuando no está en su escritorio todo el día. No bastante hacerlo a través de un fin de semana, a menos que sea lo suficientemente importante como para tener una oficina con una ventana!
Derivación que CB no es necesaria en esta aplicación porque el gran condensador CS más se encarga de acallar cualquier problemas de voltaje que pudieran ocurrir. El diodo D bloquea CS escurra a través de la célula solar cuando está oscuro y puede ser cualquier diodo pequeño como el 1N914, 1N4148, BAT41, etc.. La resistencia RL limita la corriente a través del LED, que debe ser un tipo alto o super brillante para el flash mejor. Tenga en cuenta que en el diagrama del circuito el pin Reset se conecta directamente a la tensión de alimentación.

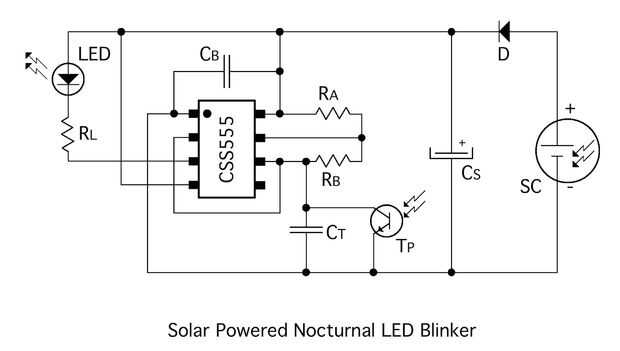

Si usted desea tener su pisapapeles (u otra aplicación intermitente) sólo funciona cuando es oscuro, entonces incluya el fototransistor TP como se muestra en el diagrama del circuito. El tipo no es crítico; Vishay TEPT5600 o Ledtech LT9593 gran trabajo. Alternativamente, un fotodiodo funciona así, e incluso algunos LED tiene suficiente salida en luz brillante para cortocircuito el condensador y detener la operación; prueba algunos LED con el voltímetro digital para encontrar uno que pone hacia fuera 1.4V, más o menos y debería funcionar en este circuito.
