Pisapapeles electrónico (8 / 8 paso)

Paso 8: solares

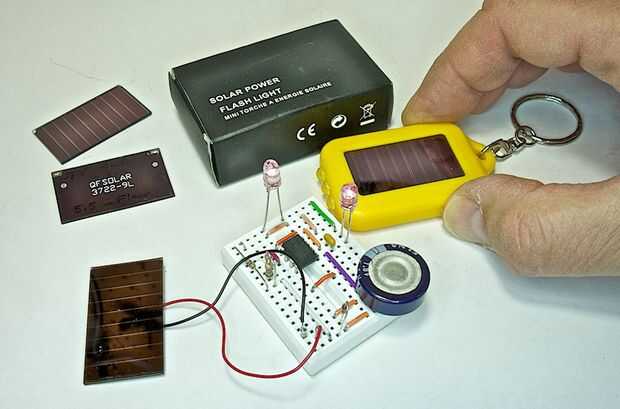

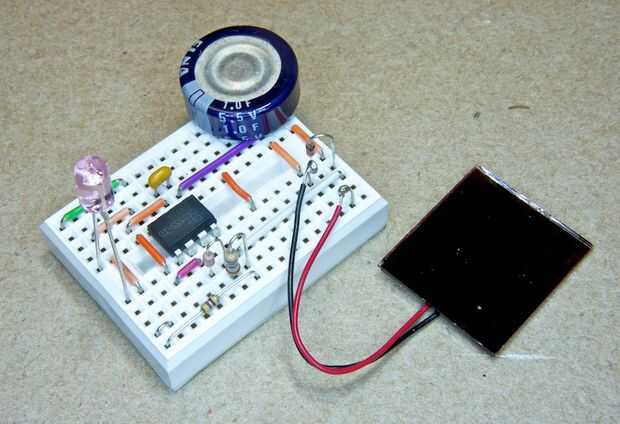

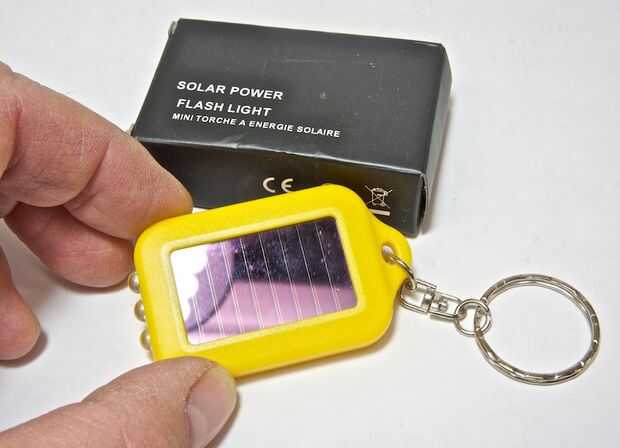

La célula solar a utilizar debe ser la película delgada sobre vidrio tipo porque estos tienen buena tensión bajo iluminación de la sala indirecta u ordinario - incluso fluorescente.  No son tan fáciles de encontrar como el tipo de cristal de silicio. Calculadora pilas son del tipo adecuado, pero su producción es demasiado baja en el voltaje y corriente - calculadoras de estos días no es necesario tanto poder!  Imagesco.com tienen algunas células de tipo interior muy bonito, pero son más grandes que se encajan con un pisapapeles del tamaño aquí.  Bueno... un pisapapeles grande con varias luces parpadeantes sería prolijo... o... un juego de sujetalibros de parpadear!  Células más pequeñas del tipo de interior han estado disponibles en Deal Extreme - uno de ellos se muestra en la foto.  Una célula con una agradable salida fuerte para esta aplicación puede sacar una linterna solar de llavero como se muestra en las dos últimas fotos.  Es un poco más grande que la utilizada en el prototipo, pero quizás podría ser exprimido en un pequeño pisapapeles.  Incluso puede utilizar la batería recargable de la linterna en lugar de la supercapacitor, pero la batería sólo resistirá a 1 mil o más ciclos de recarga, mientras que el condensador tiene prácticamente vida ilimitada.  La tensión de salida de la célula solar para las condiciones de iluminación que se expondrá no debe exceder los 6V máximo absoluto. calificación de la viruta del CSS555 o el max. tensión nominal del condensador de almacenamiento de información que normalmente es 5.5V; el diodo de bloqueo reducirá un poco la tensión de pico de la célula.  Puede insertar otro diodo o dos en serie para caer el voltaje de la celda si es necesario.  Todo esto debe ser resuelto durante los ensayos de placa.
