Paso 8: Hacer la placa
Ahora tienes la mayoría de los componentes en su lugar, pero todavía tenemos la cara de la unidad!
En primer lugar quiero decir Tómese su tiempo con esto! Tuve que rehacer mi en primer lugar traté de hacerlo rápidamente utilizando una pieza de contrachapado que era demasiado pequeño y al final se veia horrible. Así que tuve que pasar mucho tiempo tomando todo aparte otra vez a hacer una placa mejor este tiempo en un trozo de plástico con el mejor a trabajar con es más fuerte, más fácil trabajar con y se ve mejor en mi opinión.
Antes de trabajar en la placa frontal que necesitamos algo para caber sobre los botones pequeños para que se vean mejor y más fácil de pulsar. Esto es eran el antiguo controlador viene en su lugar. Usé un viejo controlador SNES para la d y las tapas de plástico del botón de la fuente. Dejar éstos a un lado por ahora.

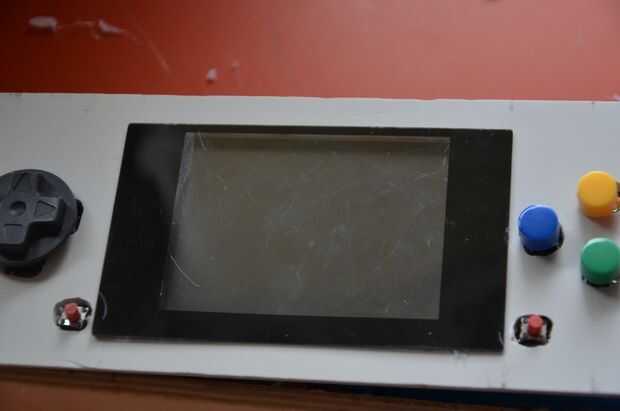

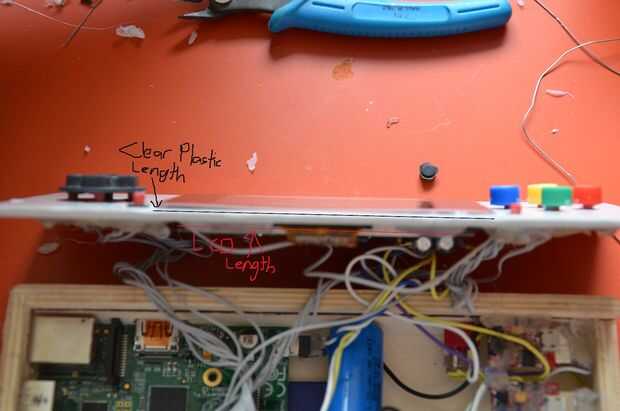

También tenemos que quitar el plástico de protección transparente de la parte superior de la pantalla de la caja. Tomé de la pantalla lcd del panel superior y poner un poco de presión sobre el plástico transparente y que eventualmente pelado. Limpié el pegamento pegajoso del plástico. La pieza de plástico tenía un centro claro y tenía un contorno negro alrededor de él que lo bueno porque dar alguna zona para pegarlos posteriormente. Traza el plástico de la pantalla en el plástico de la placa y dentro de ese rectángulo trazar la pantalla lcd en su interior. Cortar el rastro de la pantalla usando un taladro y una sierra de calar. Usted puede hacer esto un poco más grande, ya que todavía pueda pegar el plástico transparente y negro ya que es más grande que la pantalla lcd.

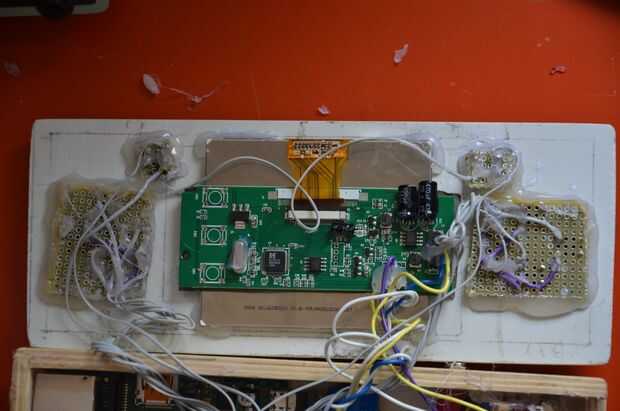

Puede pegar el plástico transparente y lcd en su lugar ahora. Ahora que ya sabes que la pantalla será con alinear los botones en las posiciones que desea. Tomar el circuito que hiciste antes y tratar de remontar alrededor de los botones. Usando un taladro puede crear agujeros donde sea necesario. Por último pega los circuitos de control en lugar casquillos de botón y almohadilla d en los botones.
