Pista de aislamiento PCB fresado con máquina CNC de escritorio MyDIYCNC

Hola allí,

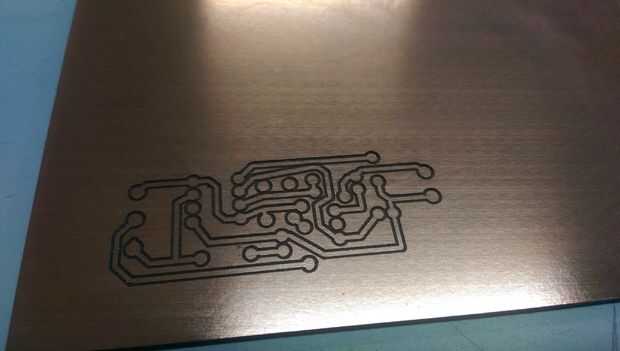

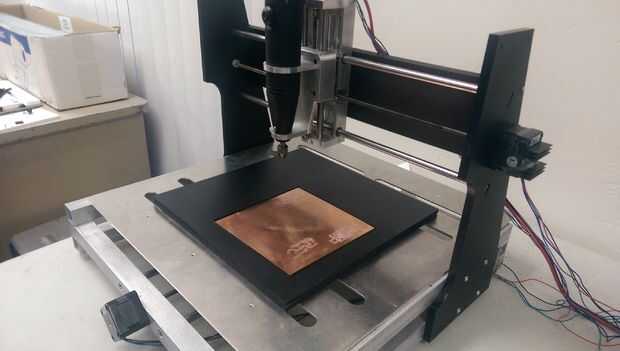

Tory en MyDIYCNC aquí otra vez para mostrarle otro proyecto fresco que es muy fácil en su máquina de CNC de escritorio. Vamos a moler hacia fuera pistas de aislamiento en material del PWB en blanco para tableros del circuito impreso prototyping rápido macho. Con todas las herramientas necesarias, su diversión, fresco, útil y fácil! Permite así seguir adelante y salta y empezar!

Fresado de PCB es el más rápido, más limpio (no químicos) y más fácil manera de diseño de circuitos de computadora tablero de prototipo en las manos, listas para soldar poner a prueba. Hacerlo rutinariamente en la empresa utiliza en formato EagleCAD para diseñar nuestras tarjetas de circuitos y pcb-gcode plugin para exportar nuestro nuevo diseño de PCB a G-Code a procesar en FabCAM en nuestra máquina CNC de escritorio.

Esto puede hacerse con FabCAM en PC, Linux o Mac. FabCam viene con archivos de ejemplo gratis PCB G-code.

Etiquetas: CNC, Diy, Pcb, Cobre, Circuito, Tecnología, Electrónica, Tablero, Prototipo, Fresado, Prototipos, Fabricar, Prototipado rápido, MYDIYCNC, Fabricantes, Circuitos impresos, Circuitos DIY
