¿Pistola de Jenga acrílico (4 / 5 paso)

Paso 4: Diseño Final

Un ajuste final al diseño que hice fue quitar los dientes en el regulador que la venda de elástico. He quitado estas y añade un recorte en la capa media de la botella para que la banda podría enganchar alrededor del tornillo. Esto significó que no había ninguna posibilidad de que las bandas podían salir al disparar.

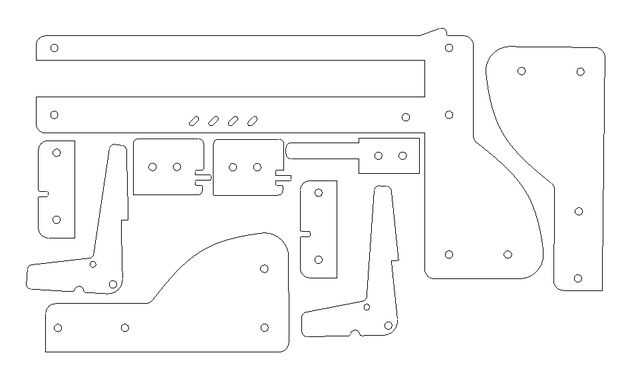

Una vez que había ajustado a los bits que quería, el diseño final fue láser de acrílico de 5mm.

Los archivos en este paso se proporcionan para su uso personal a condición de que no venden piezas cortadas con ellos o.

La pistola atornilladas con tuercas y tornillos M3. Las placas de extremo y slider se espacian con arandelas para que el émbolo no enredarse en las placas de extremo, ya que es el mismo ancho que ellos.
