Paso 1: diseño

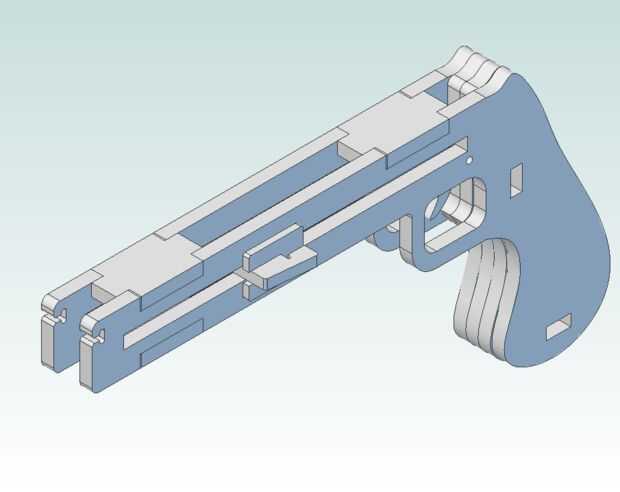

Pasé por varias iteraciones para llegar a esta etapa con varios intentos de conseguir el émbolo, corregir guías de gatillo y el émbolo. Mientras diseño que quería mantenerlo tan simple de construir como sea posible, con los pernos y tornillos mínimo manteniendo juntos. El gatillo fue diseñado para que su propia primavera, no quería tener que usar un muelle o una goma elástica como en el jenga acrílico pistola que hice el año pasado. Las juntas manteniendo la pistola juntos son toda interferencia fit, diseñado para cualquier ajuste juntos firmemente y sin ninguna modificación o después de un lijado muy ligero.
Un cortador láser sería la herramienta de elección para este proyecto, pero podría hacerse fácilmente con una plantilla de papel pegada a 1/4" de la capa y luego cortar con una sierra de calar o una sierra de marquetería.
Se adjuntan los archivos de cualquiera de los métodos en este paso. He incluido:
1) los archivos DXF para corte por láser o impresión escala 1:1 para pegar a la madera
2) un archivo EPS, convertido a partir de los archivos DXF. Algunas cortadoras de láser prefieren esto.
3) un PDF del modelo Alibre. Puede abrir esto, haga clic en él y luego use los controles para girar y mirar el modelo.
4) comprimida copia todos los archivos de Alibre para abrir, ver y modificar.
