Paso 2: El circuito diseño

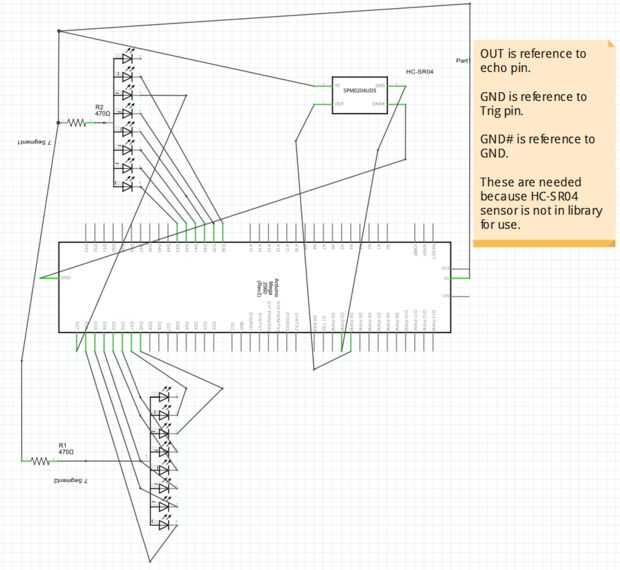

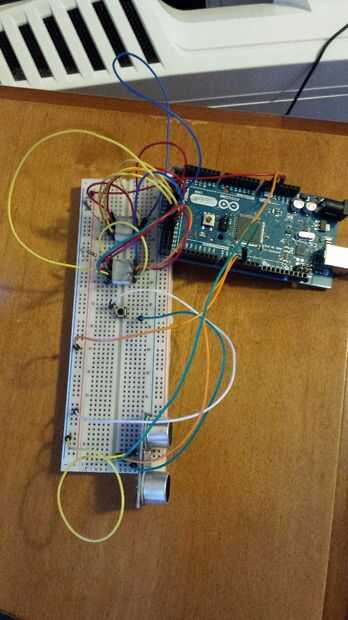

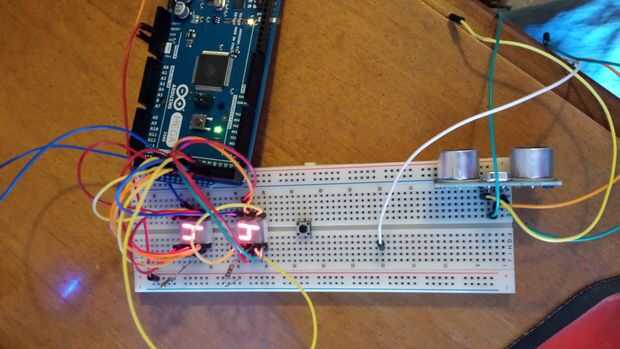

Recomiendo hacer el circuito en primer lugar en un tablero de pan para probar y asegúrese de que su equipo funciona.
1. Enchufe el sensor HC-SR04 en un tablero de pan y asegúrese de que las clavijas no estén en la misma columna.

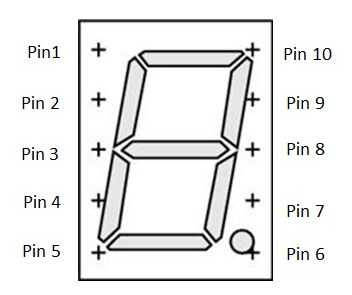

2. poner en las pantallas de siete segmentos y prestar atención a la orientación que se requiere para que cada pin tiene su propia columna.
3. Agregue uno de los lados de la resistencia en el ánodo común con el otro lado en una columna sin usar.
4. Conecte la columna sin usar de la resistencia a la línea de 5V.
5. Repita los pasos 2, 3 y 4 para la segunda pantalla de siete segmentos.
Aquí está una hoja de datos sobre el siete segmento pantallas de http://media.digikey.com/pdf/Data%20Sheets/Lite-On...

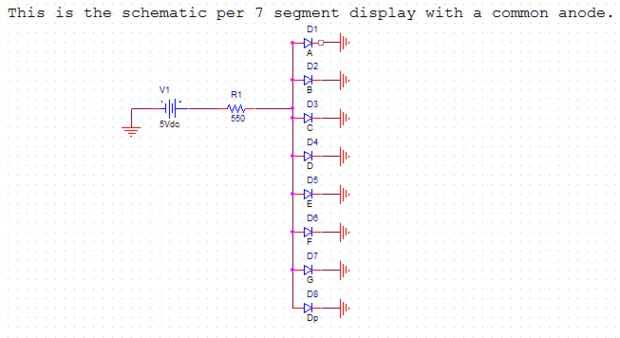

El display de siete segmentos es un display de ánodo común. Por lo tanto, será la mayor parte de la lógica para encender un LED al revés; lo que significa al establecer el pin en alto voltaje apagará y ajuste a la baja se encenderá el LED. Esto significa también que debe tener los 5V de arduino entran el ánodo común.
PRECAUCIÓN: No olvide incluir una resistencia limitadora actual o quemará su pantalla de siete segmentos.
