Paso 3: Soldar a un impreso
ADVERTENCIA: el soldador es muy caliente y explotación sobre un alambre por un largo tiempo en contacto con el hierro todavía quema, aunque no toque la plancha o la soldadura.
PRECAUCIÓN: al soldar los displays de siete segmentos, ten mucho cuidado con la exposición de calor de la plancha. Si demasiado calor es aplicado a un pin por mucho tiempo, quemará e inutilizar la pantalla de siete segmentos.
Recomiendo usar flujo si es posible al soldar como hace el proceso mucho más rápido y más fácil. Para utilizar flux a aplicarlo a las conexiones.

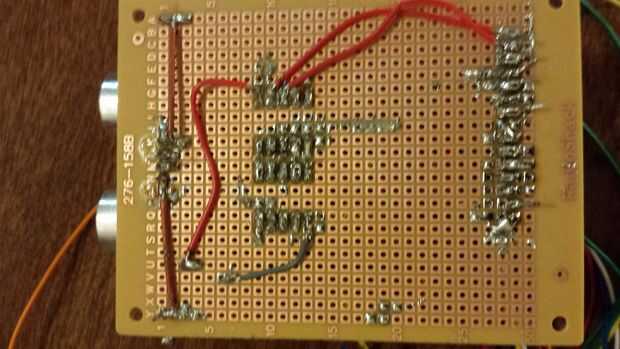

1. poner soldadura en la placa impresa donde se harán las conexiones.
- Hacer esto antes de soldar los cables y piezas realmente hace más fácil para asegurarse de que las conexiones van a hacer y le permite colocar el circuito en el tablero antes de empezar a añadir en los componentes.
- Esto también le permitirá obtener práctica en el englobamiento y llegar a cómo la soldadura reacciona con el hierro.
- Esta estrategia no funcionen mejor con los displays de siete segmentos, ya que tienen un montón de pines que deben ir el mismo tiempo. En este caso, sólo la soldadura sólo uno de los pines para la exhibición de siete segmento y luego el resto de la soldadura.
2. agregar en los cables

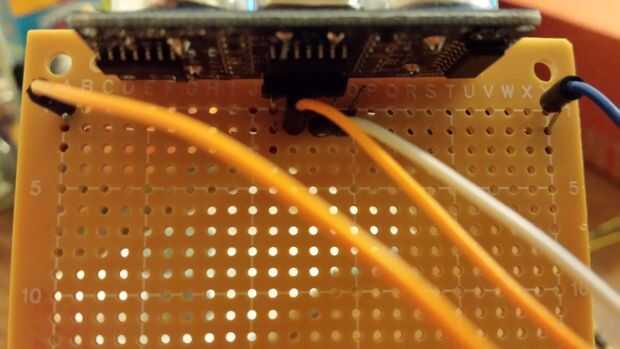

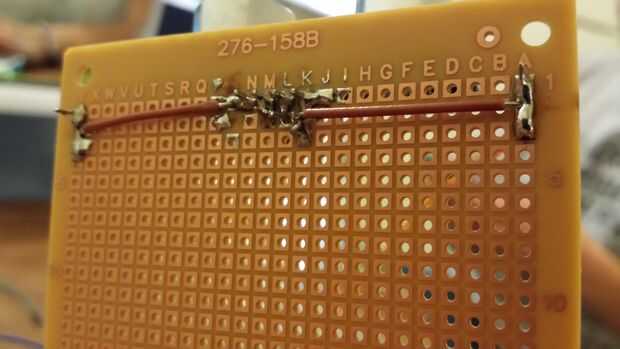

- Para ello, sostiene el alambre en la bodega con cierta presión. Entonces, manteniéndolo allí, calentar la soldadura usted ya colocado en el tablero y el cable pasará por; entonces tire el hierro.

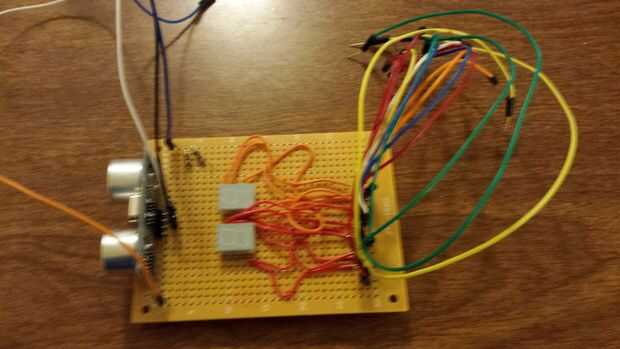

- He añadido en una línea en el orden de las conexiones de las pantallas de siete segmentos en la parte posterior de la Junta por lo que no tengo un mal rato leyendo el segmento siete muestra. Esto también hace que engancha hasta el arduino fácil, sólo tienes que ir abajo de la línea que ya soldado en el orden. Esto no es necesario hacerlo.
