Pistola de radar (4 / 6 paso)

Paso 4: Gancho hasta el arduino

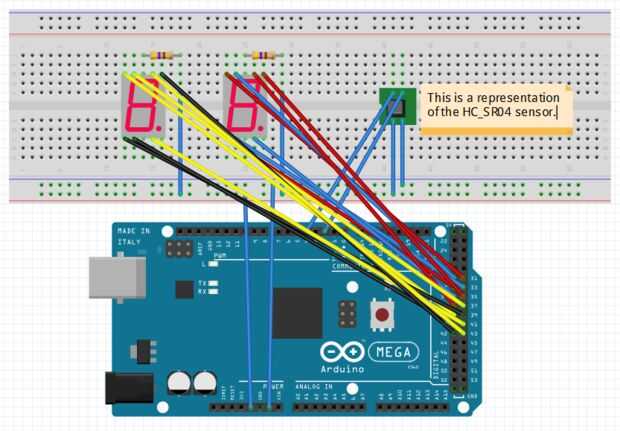

1. Conecte los pernos en su lugar respectivo, basado en el cuadro de conexión.

  • Sensor HC-SR04 plug ins

    • Pin digital 2 que es la entrada de la Trig
    • Pin digital 4 es la entrada de la echo
    • 5V para el VCC
    • GND a GND
  • Display de siete segmentos
    • 1ª exhibición de segmento siete (lugar de los) pernos de 30 a 36

      • Saltar pin 7 en el display de siete segmentos como es el punto decimal y no utiliza
    • 2 º exhibición de segmento siete (lugar de decenas) pins 37 a 43
      • Saltar pin 7 en el display de siete segmentos como es el punto decimal y no utiliza
