Paso 5: Crear la Junta Micro personalizada
Otra vez esta fue la primera vez que me pero no estaba demasiado mal una vez quise ir.

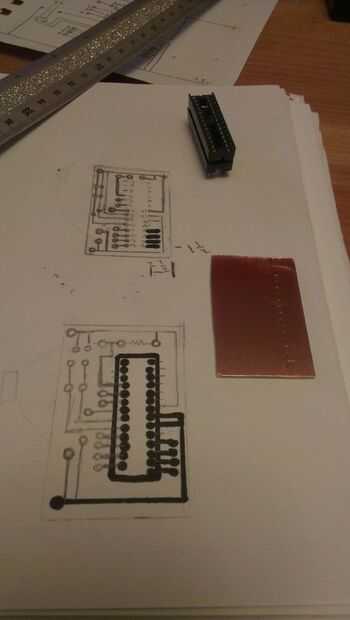

En primer lugar tuve que diseñar mi. En la placa base ejemplo sabía que las conexiones que necesitaba de la viruta y que no lo hice. También medí el interior compartimiento de mi arma y un cobre de la placa al tamaño exacto del corte. Ahora sabía qué área tenía que trabajar con.
Debido a las conexiones desde el Arduino Chip sabía que esto tenía que estar en el medio.
Encontré un útil software esquemático libre llamado EXpress PCB
Enlace: http://www.expresspcb.com/ExpressPCBHtm/Download.h...

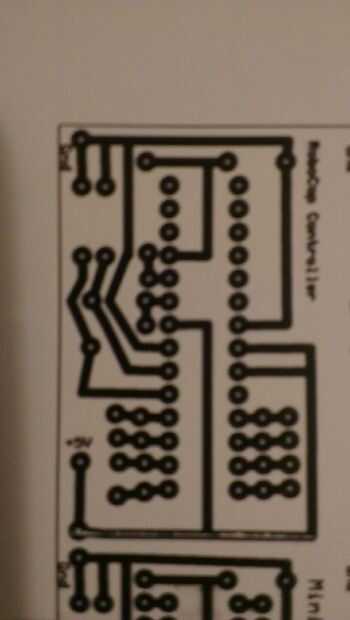

Uso de este software he podido minimizar mi PCB para que quepa dentro el área requerida. (Adjunto mi archivo de tablero del PWB, hay dos en uno: uno es el controlador de la pistola de robocop y la otra es una placa de reemplazo general de Arduino)
