Paso 7: Micro tablero grabado

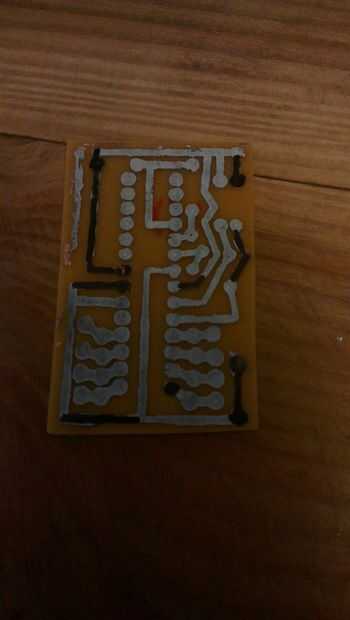

Con mi patrón ahora impreso en mi placa de cobre noto algunas lagunas que no transfieren. Usando una regla y un marcador permanente rellene las zonas perdidas.
Preparo mi etch solución. Utilicé un kit cobre etch que recibí de maplin. Las instrucciones serán diferente dependiendo de que kit se utiliza para leer las instrucciones en cualquier kit que tienes.

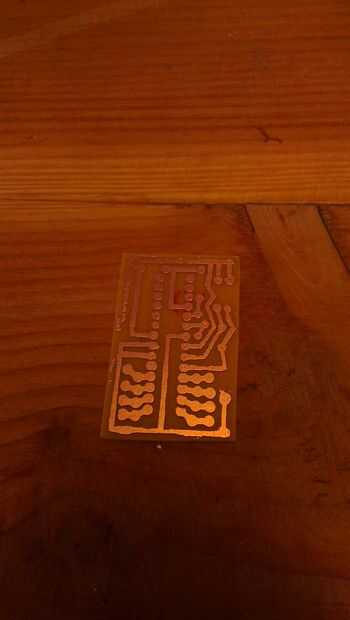

A continuación sumergido mi placa en la solución de ácido dentro de unas horas el cobre que no se ha caracterizado ha sido grabado al agua fuerte lejos dejándome mis conexiones.
Lavar cualquier papel restante con agua y jabón y retire cualquier tinta negra utilizando removedor de esmalte de uñas.

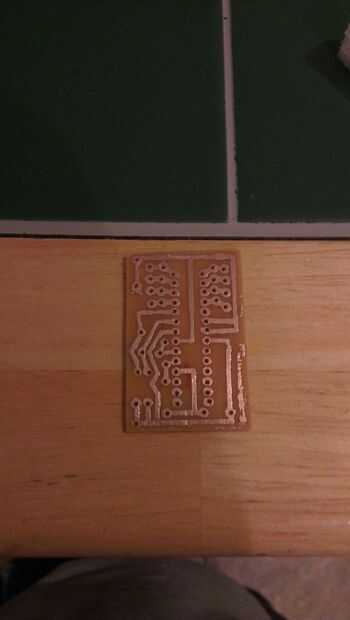

Por último que perforar mis agujeros para cada una de las pastillas con mi broca de 1mm.
Mi tarjeta está lista
