Paso 2: Esquema y simplificación de sus
Cuando se utiliza un condensador como fuente de energía, la corriente cambia constantemente durante la descarga de la tapa.
La inductancia de la bobina varía con la posición de la babosa. El cambio en la inductancia está vinculado a la fuerza que tira de la babosa.
Lo que estoy describiendo aquí es una simulación con pasos de tiempo fijo, traducir las ecuaciones diferenciales para la corriente de un circuito RLC. Esta corriente entonces se utiliza en la simulación de femm determinar la fuerza en el slug. La fuerza se utiliza para calcular la distancia recorrida durante un rebotes. Luego se repite el cálculo con la nueva corriente y la nueva posición de la babosa. Termina cuando el lingote ha dejado el rollo de cuando se alcanza un límite de tiempo.

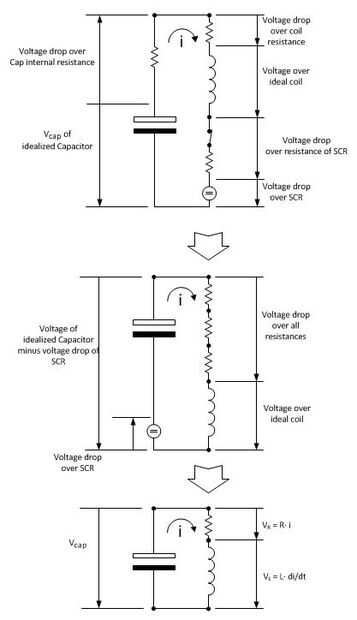

El esquema muestra cómo los componentes individuales del circuito, después de encender el SCR (rectificador controlado de silicio), pueden resumirse en el único elemento de R y L y C que es abordado por la ecuación diferencial.
Usted puede comenzar a usar el script lua para introducir sus datos, qué condensador utiliza, cuantos voltios puede cargar su gorra a lo que el slug parece, tamaño de la bobina y así sucesivamente sin seguir las explicaciones teóricas que presento al final, pero ayudan cuando expande la funcionalidad de la escritura o escribir tus propios programas.
En algunos foros y en la entrada de wikipedia sobre guns bobina, hay que hablar sobre el uso de IGBTs y "medio puente" en lugar de usar un SCR. Desde una perspectiva de simulación, se pueden acomodar fácilmente las diferencias. En el lado práctico, diseñando los circuitos de accionamiento de puerta IGBT participa mucho más que construir un simple circuito de disparo SCR. Un SCR sólo necesita ser encendido por un pulso breve puerta y luego sigue llevando a cabo por sí mismo hasta que la corriente de ánodo a cátodo sea demasiado pequeña para sostener el estado llevando a cabo. El SCR se apaga y tiene pulso otra puerta para llevar a cabo una vez más - en el siguiente tiro.
IGBTs ("aislamiento puerta transistores bipolares") también se encienden por un voltaje de la puerta, pero dejan de conducir cuando el voltaje de la puerta, como en un transistor normal.
Esto permite para dejar de energizar la bobina mientras que hay todavía una gran corriente que circula, que evita el efecto perjudicial de "chupar nuevamente" suceda y puede ayudar a mejorar la eficiencia mecánica eléctrica de la instalación.
IGBTs y sus circuitos de controlador son tema de otro instructivo.
Los tres elementos resistivos de condensador, interruptor y bobina pueden agruparse en una resistencia. La caída de tensión independiente de la corriente en el SCR puede restarse de la tensión inicial del condensador. La hoja de especificaciones de un SCR da una aproximación de la actual tensión independiente dependiente y actual elementos de gota.
Después de encender el SCR, la tensión de la tapa es igualada por la tensión sobre las resistencias, internas y externas, además de la tensión sobre la bobina.
